型号： DZF-F

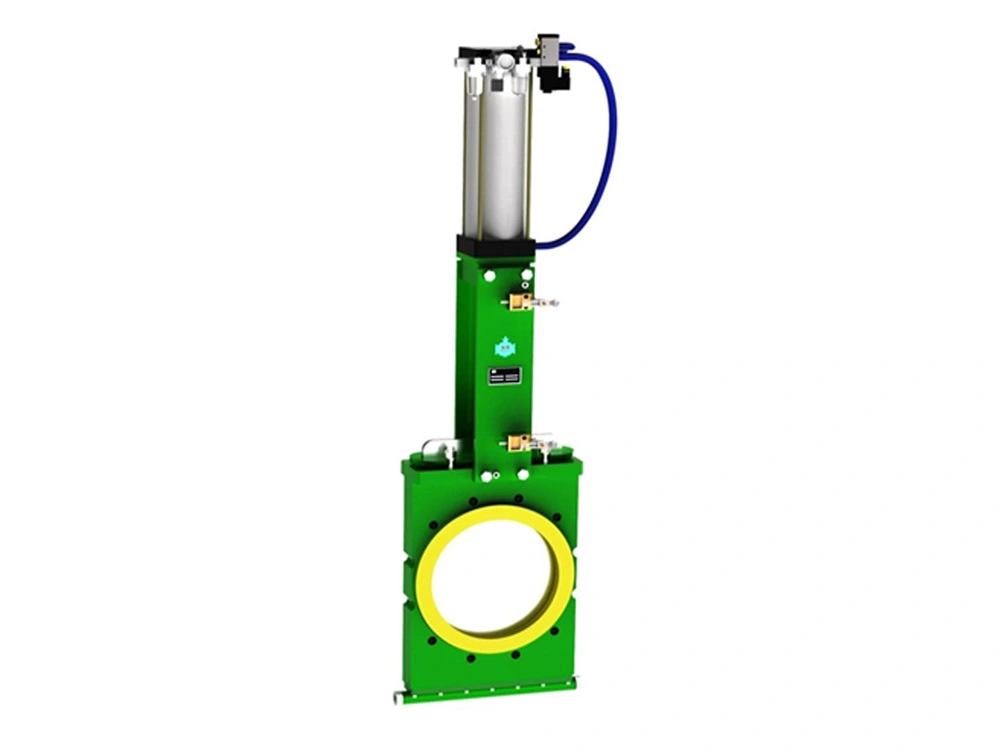

对夹式刀闸阀

• 公称通径: 80～500 mm
• 公称压力: 1.0～2.5 MPa
• 法兰连接标准: GB/T9124 ANSI B16.5
• 适用介质: 泥浆、灰渣浆等
• 使用温度: -40～120℃
• 传动方式: 手动、电动、气动、液动
• 检验标准: GB/T13927 API598

在矿山充填、选矿、尾矿输送、尾矿干排、水泥沙浆、灰渣、洗煤、污泥、煤灰等工况均存在不同程度的强磨损、底部沉积、泄漏等问题，阀门使用过程中常出现“关不严”、“易卡阻”、“寿命短”等的特点。我公司针对以上工况特点，吸收国际上矿浆闸阀优点的基础上，结合自身十几年矿山工艺控制及阀门磨损经验的研究，自主研发了DZF-F系列耐磨对夹式刀闸阀，改变了传统的闸阀结构及密封方式，将高耐磨的聚酯材料作为过流材质与阀门密封，阀门底部带有管状排污槽，以便定期或连续排出阀门工作期间可能集聚的固体，排出的固体进入了排水管线或地沟中。使用上达到了低压不漏、高压不渗的效果，在浆液输送系统中使用寿命是普通浆液闸阀的十倍以上。

• 阀座、密封、过流部件采用一体成型的超耐磨聚酯材料，大大增加使用寿命；
• 底部带有管状排污槽，以便定期或连续排出阀门可能集聚的固体，并进入了排水管线或地沟中；
• 丝杠采用2Cr13材质，并经调质处理，强度高，从机械角度减少丝杠扭曲的几率；
• 阀门阀板、螺栓、紧固件等采用不锈钢材质。

适用于矿山管道中的水泥浆、矿砂浆、炉渣浆、煤泥浆、尾矿浆和沉淀池浆等介质。

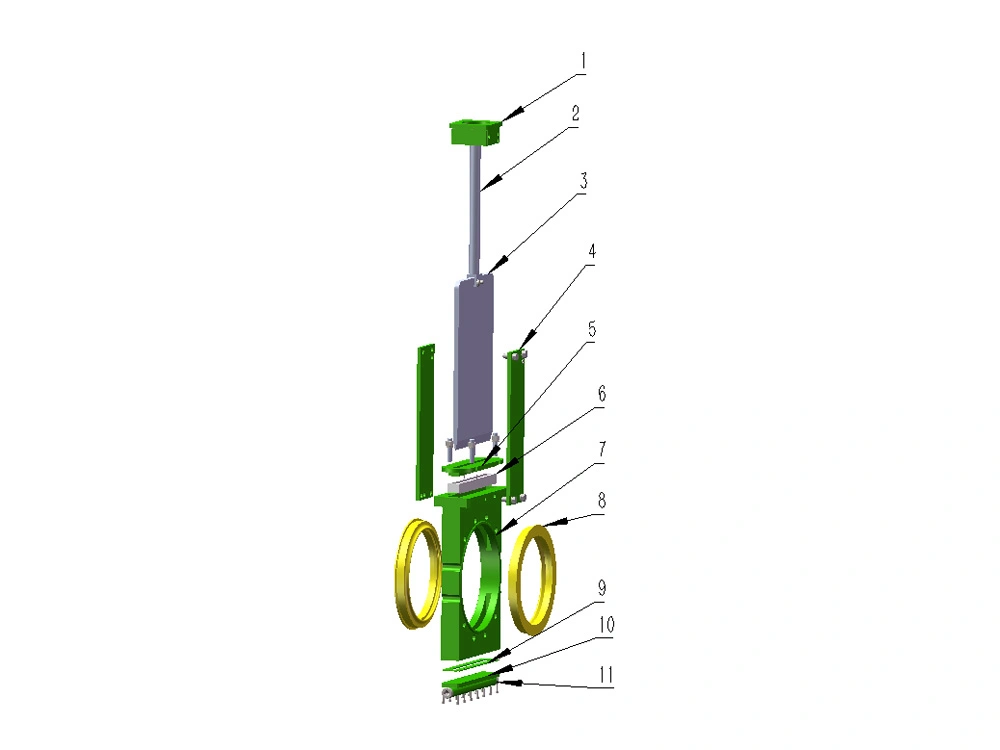

序号	名称	材料	数量
1	轴承座	WCB	1
2	阀杆	45#	1
3	闸板	304	1
4	支撑板	Q235	2
5	压盖	WCB	1
6	闸板密封块	橡胶	1
7	阀体	WCB	1
8	衬套	聚氨酯	2
9	密封垫片	橡胶板	1
10	底板	Q235	1
11	排污管	Q235	1

PN1.6MPa

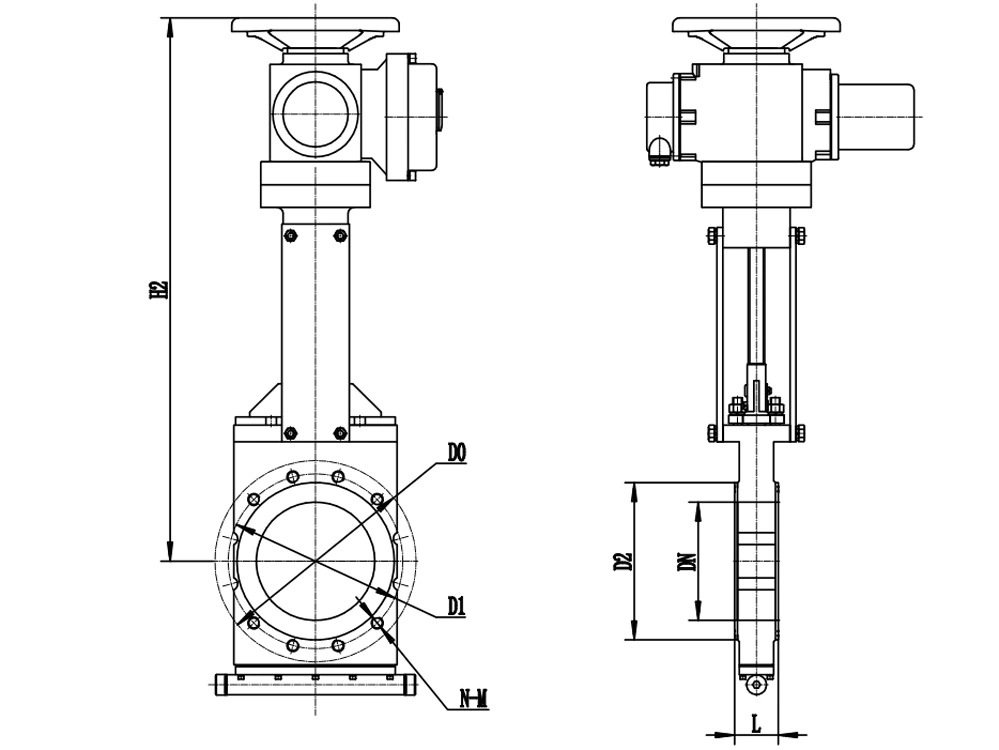

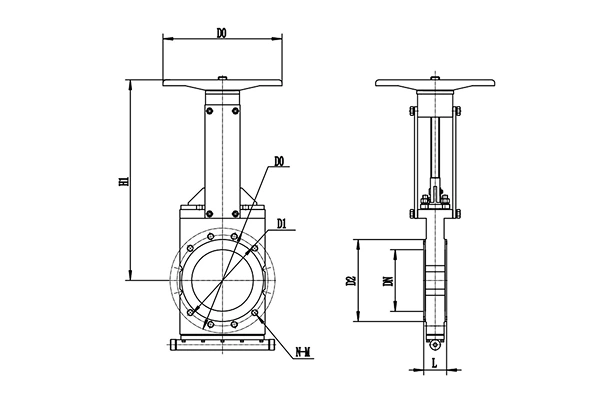

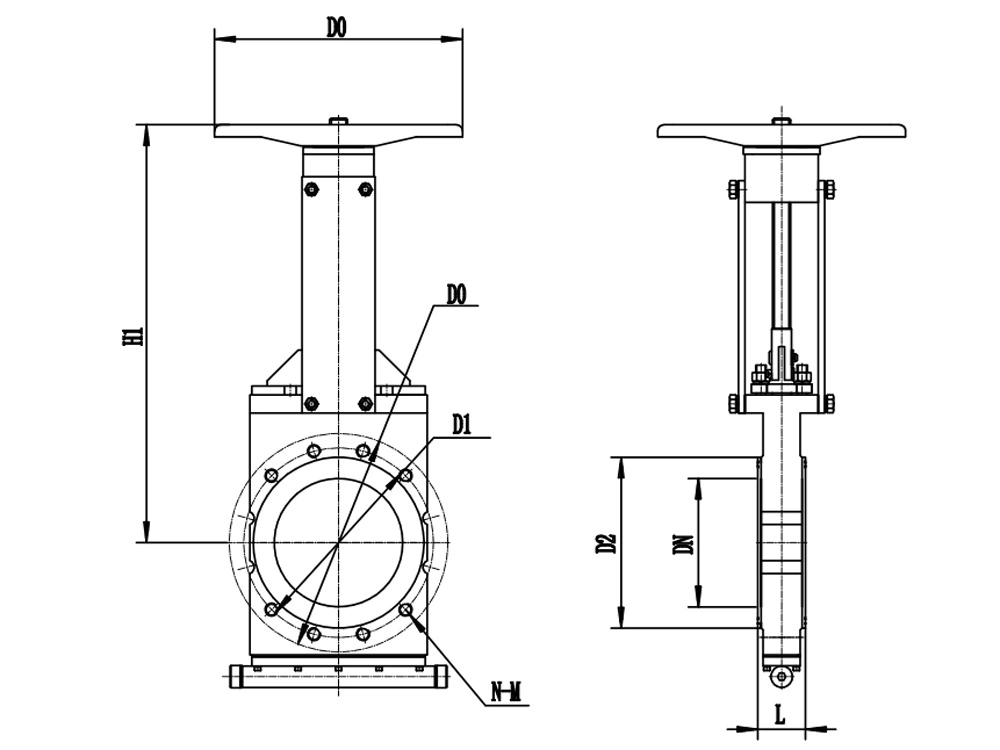

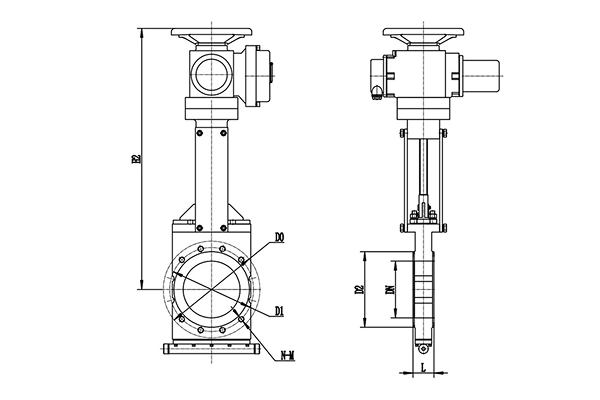

规格		L	D	D1	D2	D0	N-M	H1(手动M)	H2(电动E)
DN	inch	mm	mm	mm	mm	mm	mm	mm	mm
80	3”	55	200	160	132	240	8-M16	380	660
100	4”	55	220	180	156	240	8-M16	460	740
150	6”	60	285	240	211	300	8-M20	550	830
200	8	70	340	295	266	300	12-M20	650	920
250	10”	70	405	355	319	400	12-M24	730	1010
300	12”	76	460	410	370	400	12-M24	830	1158
350	14”	76	520	470	429	550	16-M24	910	1238
400	16”	82	580	525	480	550	16-M27	1020	1348

注：
1、阀门尺寸图仅作为阀门的示意图形。
2、本样本数据有可能因产品的改进设计或更新发生变化，具体情况销售人员咨询确认。
3、可根据用户要求特殊定制。
