型号： DZF-Z

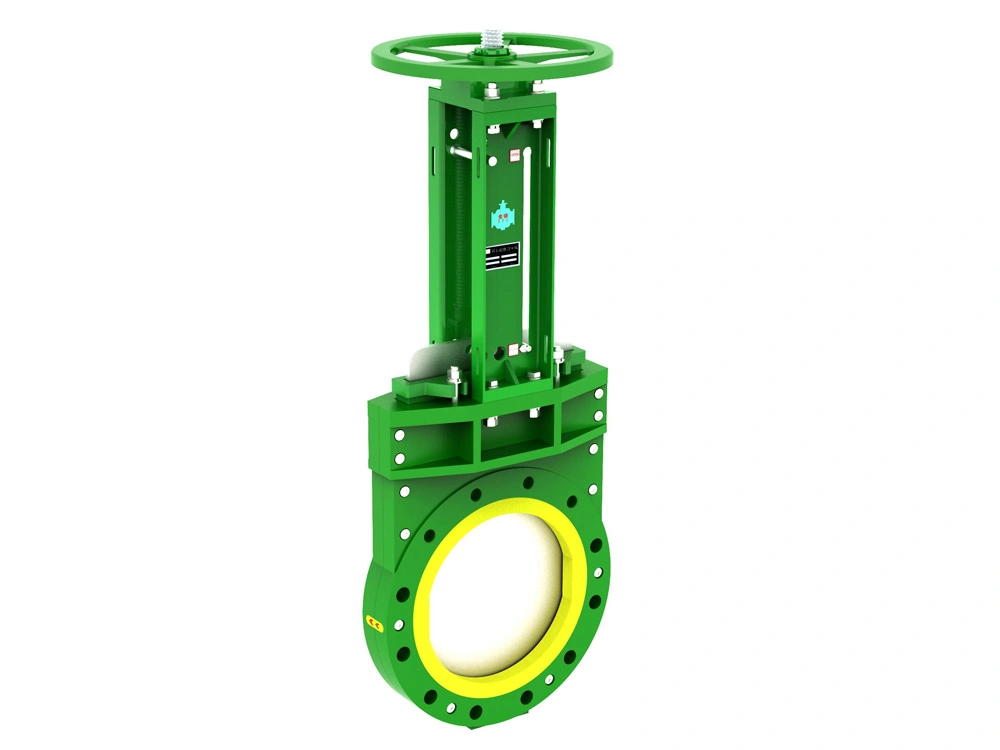

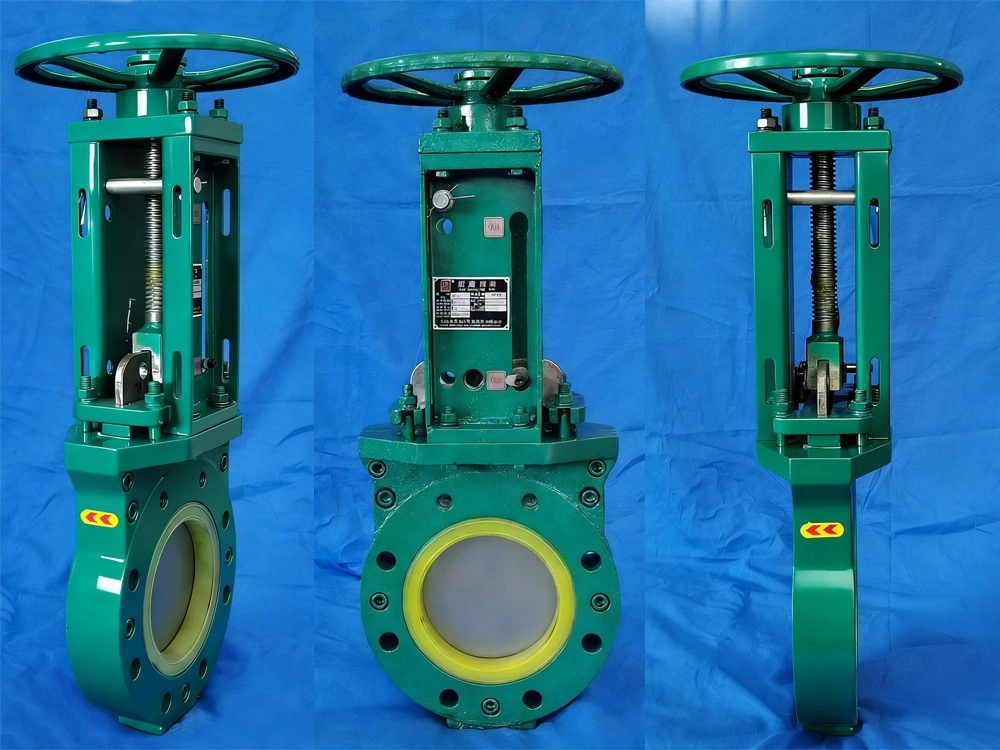

对夹式刀闸阀

• 公称通径 80～500 mm
• 公称压力 1.0～2.5 MPa
• 法兰连接标准 GB/T9124 ANSI B16.5
• 适用介质 泥浆、灰渣浆等
• 使用温度 -40～120℃
• 传动方式 手动、电动、气动、液动
• 检验标准 GB/T13927 API598

在矿山充填、选矿、尾矿输送、尾矿干排、水泥沙浆、灰渣、洗煤、污泥、煤灰等工况均存在不同程度的强磨损、底部沉积、泄漏等问题，阀门使用过程中常出现“关不严”、“易卡阻”、“寿命短”等的特点。我公司针对以上工况特点，吸收国内外矿浆闸阀优点的基础上，结合自身十几年矿山工艺控制及阀门磨损经验的研究，自主研发了DZF-Z系列耐磨对夹式刀闸阀，改变了传统的闸阀结构及密封方式，将高耐磨的聚酯材料作为过流材质与阀门密封，并具有特殊自清洗模式避免底部沉砂、板结等功能。使用上达到了低压不漏、高压不渗的效果，在浆液输送系统中使用寿命是普通浆液闸阀的十倍以上。

• 阀座、密封、过流部件采用一体成型的耐磨聚酯材料，大大增加使用寿命；
• 阀板及阀座接触面采用特殊结构的柔性自冲洗模式设计，避免底部积料板结；
• 阀杆采用不锈钢或合金钢材质，并经调质处理，强度高，从机械角度减少丝杠扭曲的几率；
• 阀门阀板、螺栓、紧固件等采用不锈钢材质；

适用于矿山管道中的水泥浆、矿砂浆、炉渣浆、煤泥浆、尾矿浆和沉淀池浆等介质。

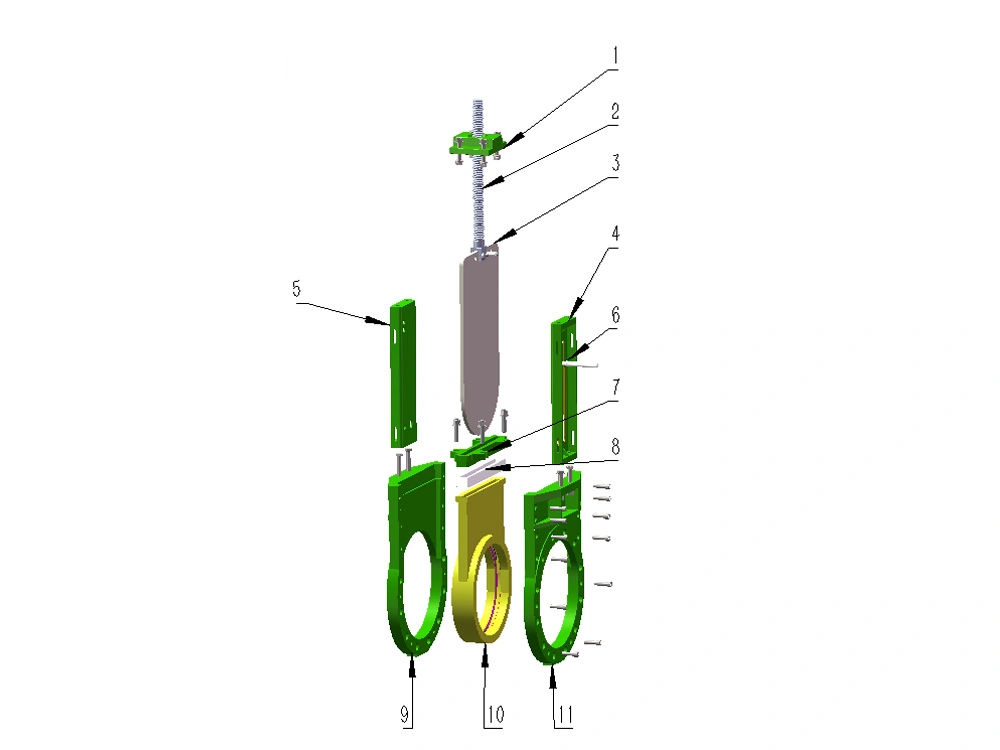

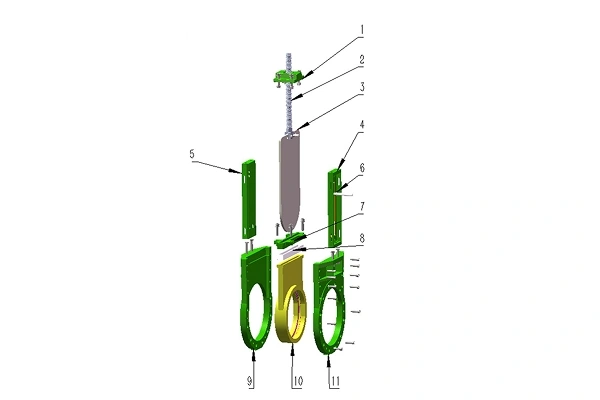

序号	名称	材料	数量
1	轴承座	WCB	1
2	阀杆	45#	1
3	闸板	304	1
4	支撑板	Q235	2
5	压盖	WCB	1
6	闸板密封块	橡胶	1
7	阀体	WCB	1
8	衬套	聚氨酯	2
9	密封垫片	橡胶板	1
10	底板	Q235	1
11	排污管	Q235	1

PN1.6MPa

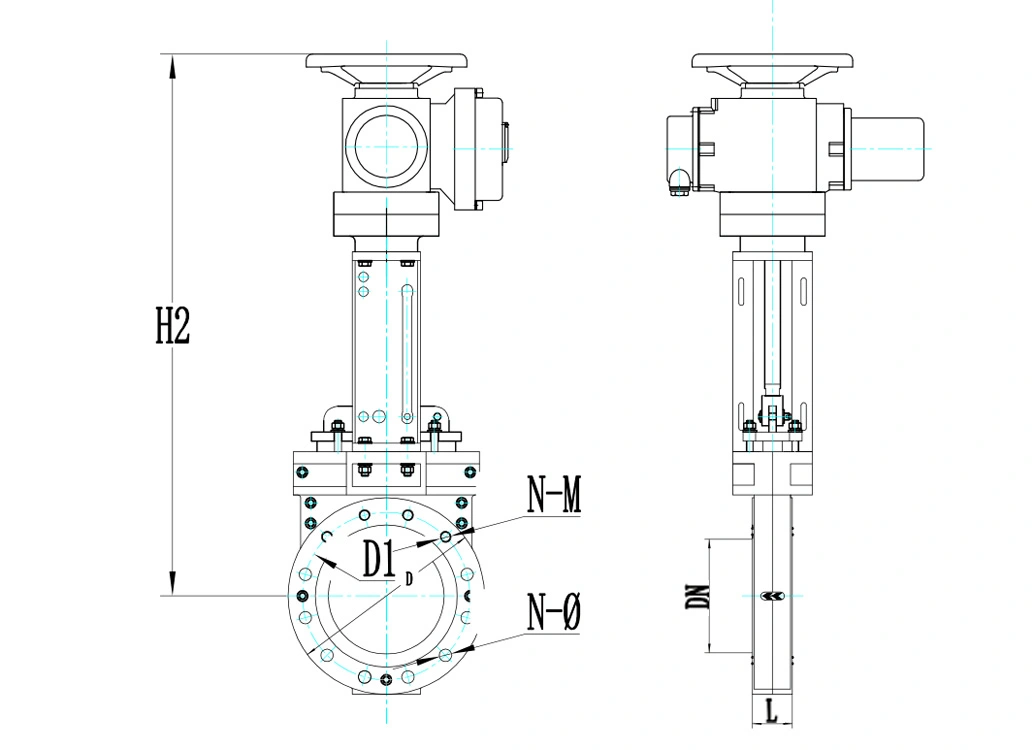

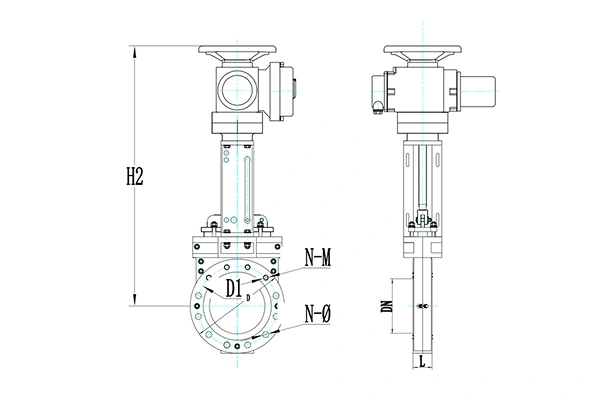

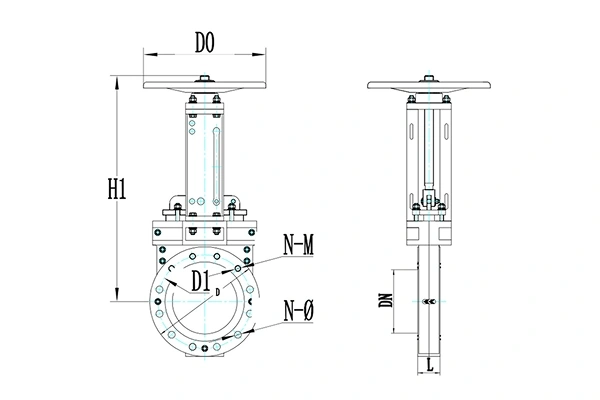

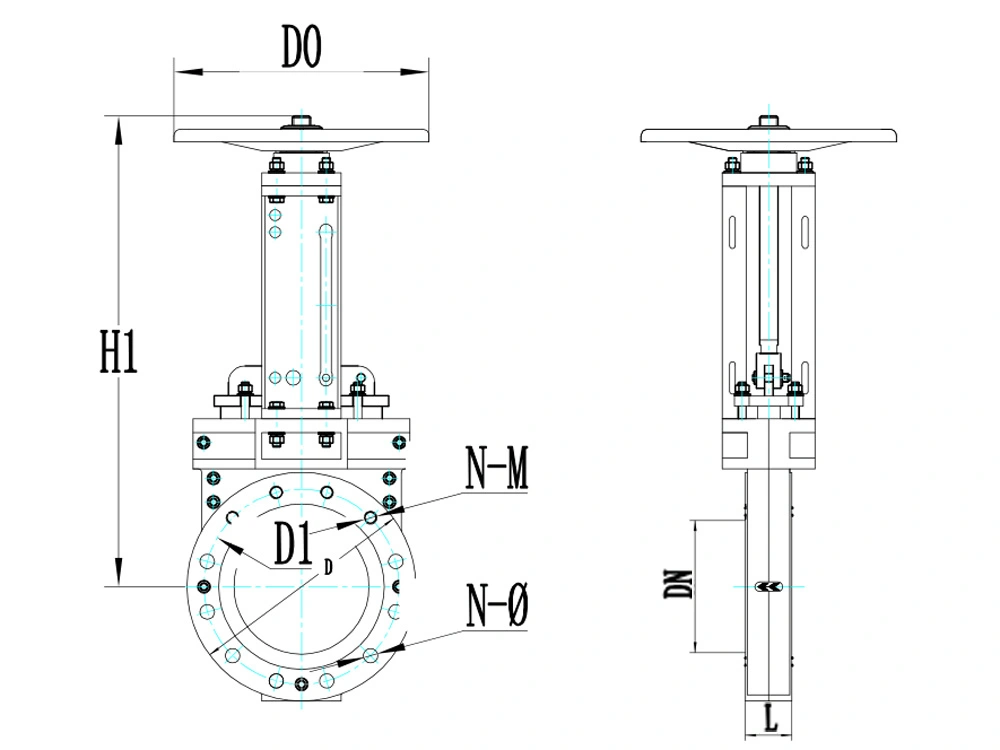

规格		L	D	D1	D0	N-M	N*φ	H1(手动M)	H2(电动E)
DN	inch	mm	mm	mm	mm	mm	m	mm	mm
80	3”	55	200	160	240	2-M16	6-φ18	462	714
100	4”	55	220	180	240	2-M16	6-φ18	505	764
150	6”	60	285	240	300	2-M20	6-φ22	618	875
200	8”	70	340	295	300	4-M20	8-φ22	710	971
250	10”	70	405	355	400	4-M24	8-φ26	815	1159
300	12”	76	460	410	400	4-M24	8-φ26	1315	1267
350	14”	76	520	470	550	6-M24	10-φ26	1445	1372
400	16”	95	580	525	550	6-M27	10-φ30	1620	1524

注：
1、阀门尺寸图仅作为阀门的示意图形。
2、本样本数据有可能因产品的改进设计或更新发生变化，具体情况销售人员咨询确认。
3、可根据用户要求特殊定制。
