型号： NH

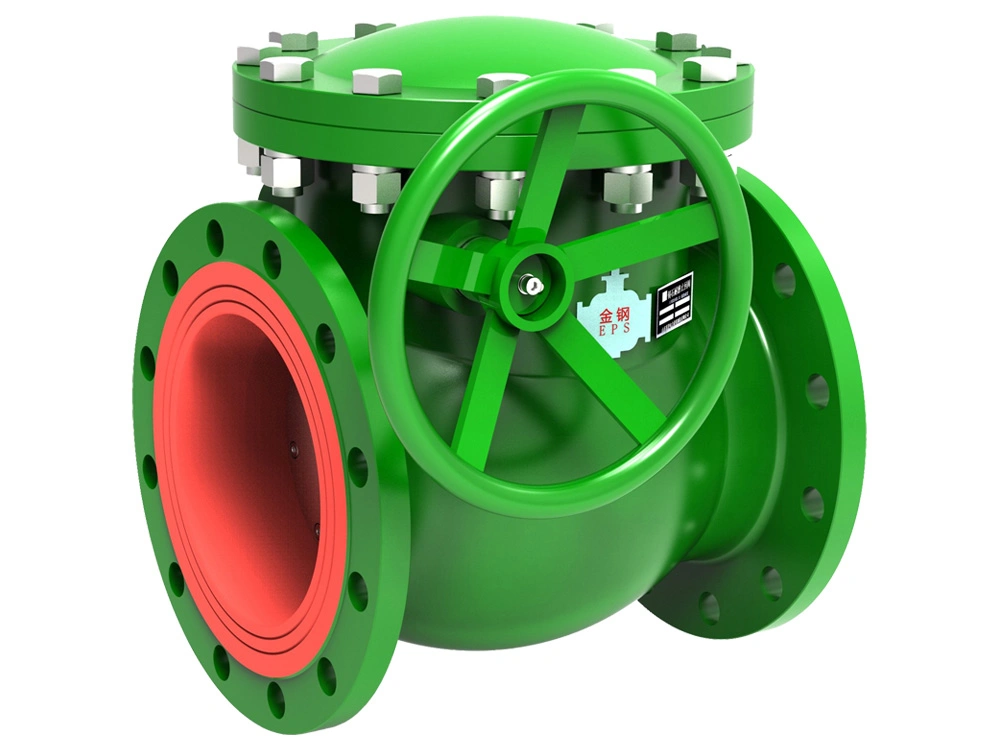

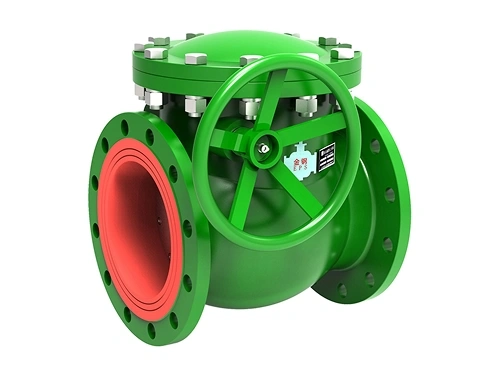

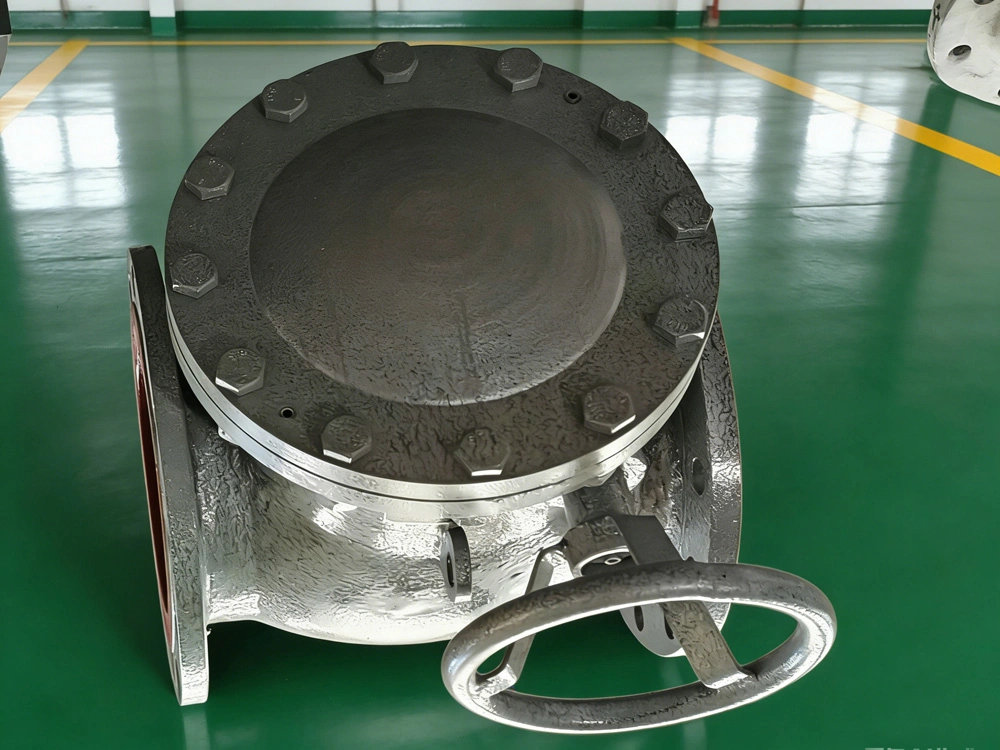

铸石耐磨止回阀

公称通径 80～500 mm

公称压力 1.0～10.0 MPa

法兰连接标准 GB/T9124 ANSI B16.5

适用介质 泥浆、灰渣浆、油、腐蚀性介质等

使用温度 -40～120℃

传动方式 自动、气动

气动气源 0.3～0.7 MPa

检验标准 GB/T13927 API598

铸石耐磨止回阀是一种专为高磨损、强腐蚀工况设计的特殊阀门，其核心优势在于将铸石材料的卓越性能与阀门结构创新相结合。铸石以玄武岩或工业废渣为原料，经高温熔融成型后具有莫氏硬度7-8级的耐磨性，是普通钢板的10倍以上。这种特性使其在含固量高的介质（如矿浆、粉煤灰）中能有效抵抗颗粒冲刷，而99%以上的耐酸度则保障了在化工腐蚀环境中的长期稳定性。阀体结构采用三偏心设计，通过阀杆与蝶板轴线的偏移实现启闭无摩擦，配合铸石衬里与金属复合密封结构，既保留了铸石的高耐磨性，又达到ANSI B16.104 VI级密封标准。

• 铸石耐磨止回阀凭借其独特的材料与结构设计，在多个高磨损的工业领域展现出不可替代的应用价值。
• 在矿业领域，该阀门成为高浓度矿浆输送系统的核心设备，其铸石衬里与碳化钨涂层可有效抵御矿石颗粒的剧烈冲刷，而VI级密封标准则杜绝了矿浆泄漏风险，保障了选矿流程的连续性。
• 在环保工程中，污水处理厂的污泥回流系统采用该设备后，因铸石板表面光滑降低了流动阻力，使系统能耗降低15%且无需频繁维护。

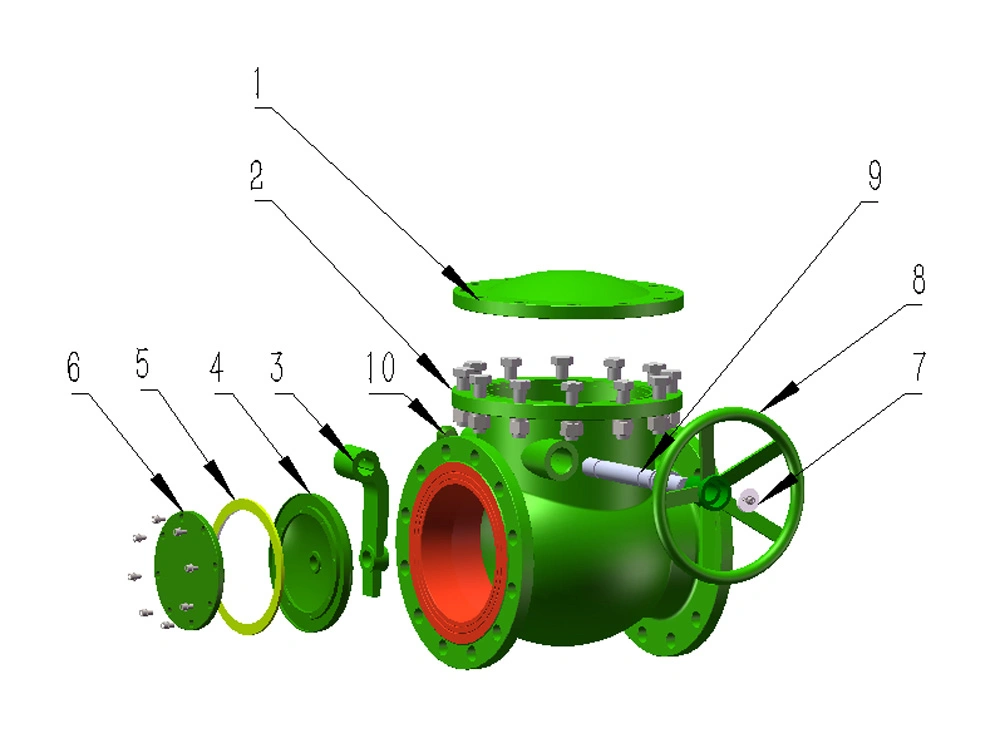

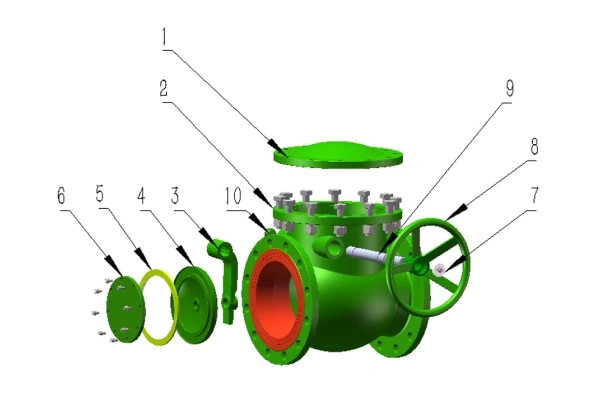

序号	名称	材料	数量
1	阀盖	WCB	1
2	阀体	WCB	1
3	摇杆	WCB	1
4	阀瓣	WCB	1
5	密封圈	聚氨酯	1
6	密封圈压盖	WCB	1
7	轴头挡垫	Q235	1
8	手轮组合	WCB	1
9	摇杆轴	40Cr	1
10	轴孔堵头	Q235	1

PN1.0MPa

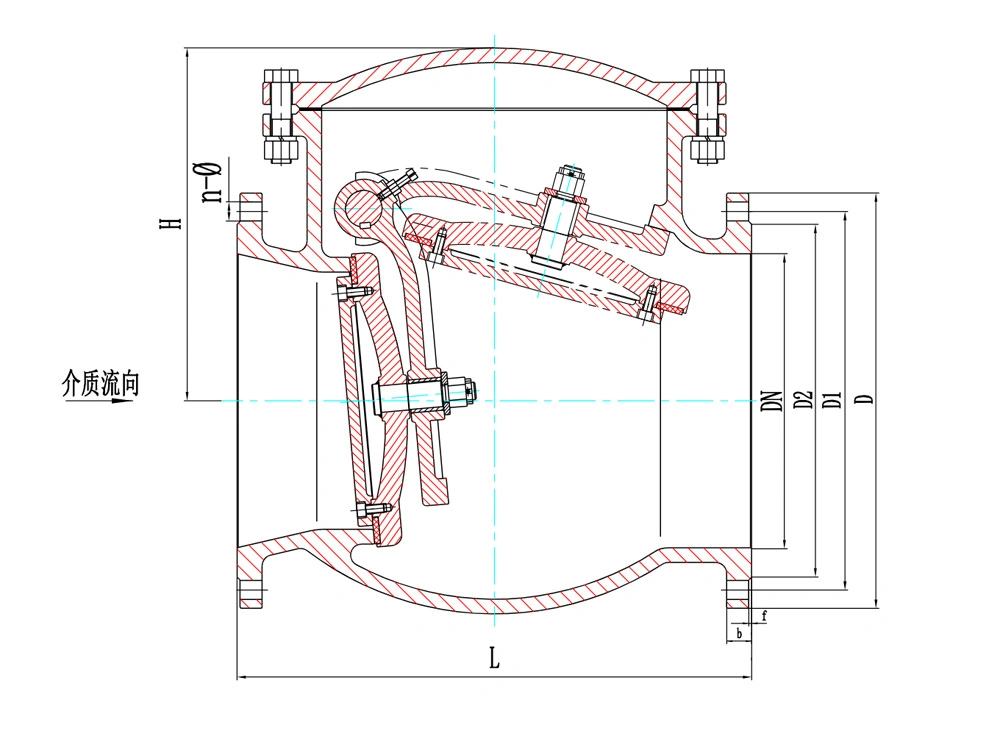

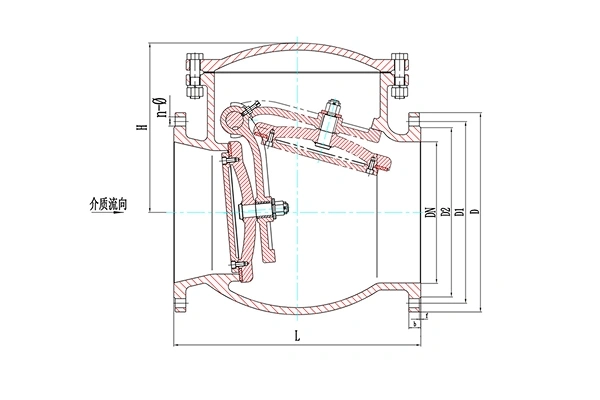

规格		L	D	D1	D2	n-Ф	H
DN	INCH
80	3”	270	200	160	132	8-Ф18	186
100	4”	320	220	180	156	8-Ф18	216
125	5”	360	250	210	184	8-Ф18	243
150	6”	365	285	240	211	8-Ф22	276
175	7”	375	315	270	240	8-Ф22	290
200	8”	380	340	295	266	8-Ф22	302
225	9”	425	370	325	295	8-Ф22	327
250	10”	460	395	350	319	12-Ф22	355
300	12”	550	445	400	370	12-Ф22	375
350	14”	610	505	460	429	16-Ф22	433
400	16”	700	565	515	480	16-Ф26	472
450	18”	780	615	565	530	20-Ф26	520
500	20”	860	670	620	582	20-Ф26	560

PN1.6MPa

Size		L	D	D1	D2	n-Ø	H
DN	NPS	mm	mm	mm	mm	mm	mm
80	3"	270	200	160	132	8-18	186
100	4"	320	220	180	156	8-18	216
125	5"	360	250	210	184	8-18	243
150	6"	365	285	240	211	8-22	276
175	7"	375	315	270	240	8-22	290
200	8"	380	340	295	266	12-22	302
225	9"	425	370	325	295	12-22	327
250	10"	460	405	355	319	12-26	355
300	12"	550	460	410	370	12-26	375
350	14"	610	520	470	429	16-26	433
400	16"	700	580	525	480	16-30	472
450	18"	780	640	585	548	20-30	520
500	20"	860	715	650	609	20-33	560

PN2.5MPa

规格		L	D	D1	D2	n-Ф	H
DN	INCH
80	3”	270	200	160	132	8-Ф18	186
100	4”	320	220	180	156	8-Ф18	216
125	5”	360	250	210	184	8-Ф18	243
150	6”	365	285	240	211	8-Ф22	276
175	7”	375	315	270	240	8-Ф22	290
200	8”	380	340	295	266	12-Ф22	302
225	9”	425	370	325	295	12-Ф22	327
250	10”	460	405	355	319	12-Ф26	355
300	12”	550	460	410	370	12-Ф26	375
350	14”	610	520	470	429	16-Ф26	433
400	16”	700	580	525	480	16-Ф30	472
450	18”	780	640	585	548	20-Ф30	520
500	20”	860	715	650	609	20-Ф33	560

PN4.0MPa

规格		L	D	D1	D2	n-Ф	H
DN	INCH
80	3”	270	200	160	132	8-Ф18	186
100	4”	320	235	190	156	8-Ф22	216
125	5”	360	270	220	184	8-Ф26	243
150	6”	365	300	250	211	8-Ф26	276
175	7”	375	330	280	248	12-Ф26	290
200	8”	380	360	310	274	12-Ф26	302
225	9”	425	395	340	302	12-Ф30	327
250	10”	460	425	370	330	12-Ф30	355
300	12”	550	485	430	389	16-Ф30	375
350	14”	610	555	490	448	16-Ф33	433
400	16”	700	620	550	503	16-Ф36	472
450	18”	780	670	600	548	20-Ф36	520
500	20”	860	730	660	609	20-Ф36	560
600	24”	1050	845	770	720	20-Ф39	650

PN6.3MPa

Size		L	D	D1	D2	n-Ø	H
DN	NPS	mm	mm	mm	mm	mm	mm
80	3"	306	215	170	140	8-22	207
100	4"	330	250	200	168	8-25	266
125	5"	370	295	240	202	8-30	285
150	6"	390	345	280	240	8-33	315
175	7"	430	375	310	270	12-33	340
200	8"	440	415	345	300	12-33	360
225	9"	470	440	370	325	12-33	378
250	10"	520	470	400	352	12-39	410
300	12"	610	530	460	412	16-39	435
350	14"	660	600	525	465	16-39	493
400	16"	750	670	585	535	16-42	535

注：
1、阀门尺寸图仅作为阀门的示意图形。
2、本样本数据有可能因产品的改进设计或更新发生变化，具体情况销售人员咨询确认。
3、可根据用户要求特殊定制。
