型号： NHZ

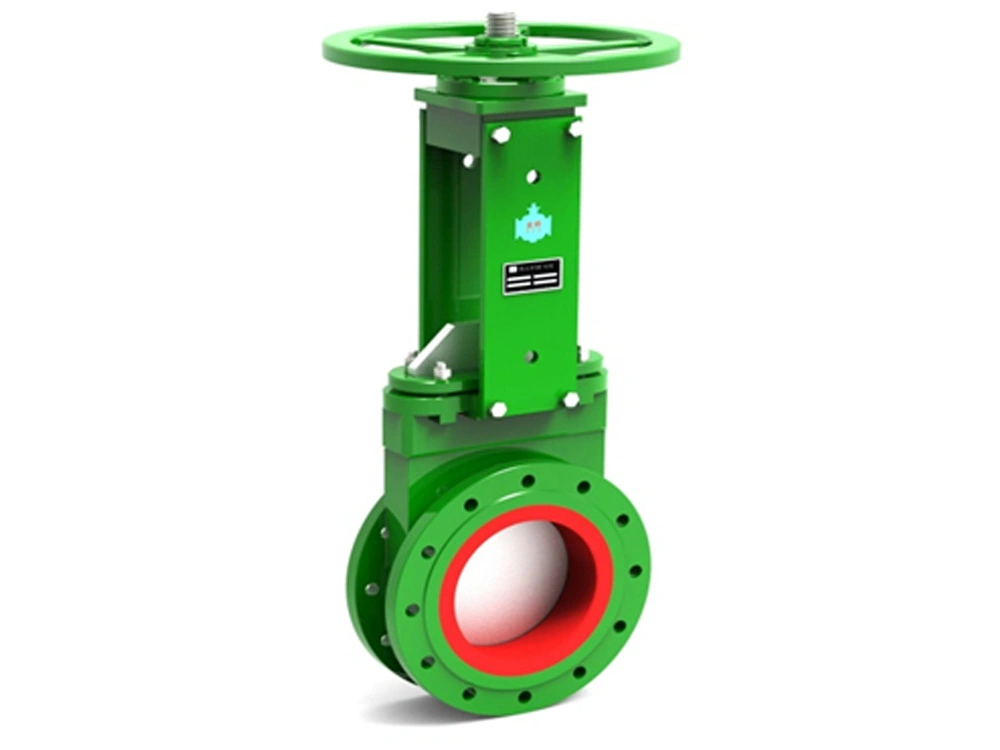

铸石耐磨超薄闸阀

• 公称通径 65～400 mm
• 公称压力 0.6～1.6 MPa
• 法兰连接标准 GB/T9124 ANSI B16.5
• 适用介质 矿粉、煤粉、渣浆等
• 使用温度 -40～120℃
• 传动方式 手动、电动、气动、液动
• 检验标准 GB/T13927 API598

• 耐磨性能优异：铸石耐磨闸阀采用合金钢等耐磨材料作为闸板及密封面，其硬度高、抗磨损能力强，使用寿命可达普通阀门的10倍以上
• 结构紧凑与超薄设计：超薄闸阀体积小、重量轻，节省安装空间
• 密封性能可靠：采用结构的密封圈和弹性密封条设计，结合耐磨材料的自清理功能，有效防止积灰或矿浆残留，确保长期密封性
• 操作灵活多样：支持手动、气动、液动和电动等多种驱动方式，阀门可配备智能电装，实现自动化控制
• 耐腐蚀与耐高温：阀体材质可选铸钢、不锈钢或合金钢，适用于火电厂、矿山等高温、腐蚀性介质环境

• 电力与矿山行业：主要用于火力发电厂的灰渣系统、矿山矿浆输送管线，处理含固体颗粒的磨损性介质
• 污水处理与造纸：超薄设计适合造纸行业管道节流，耐磨特性可应对污水中的纤维杂质。

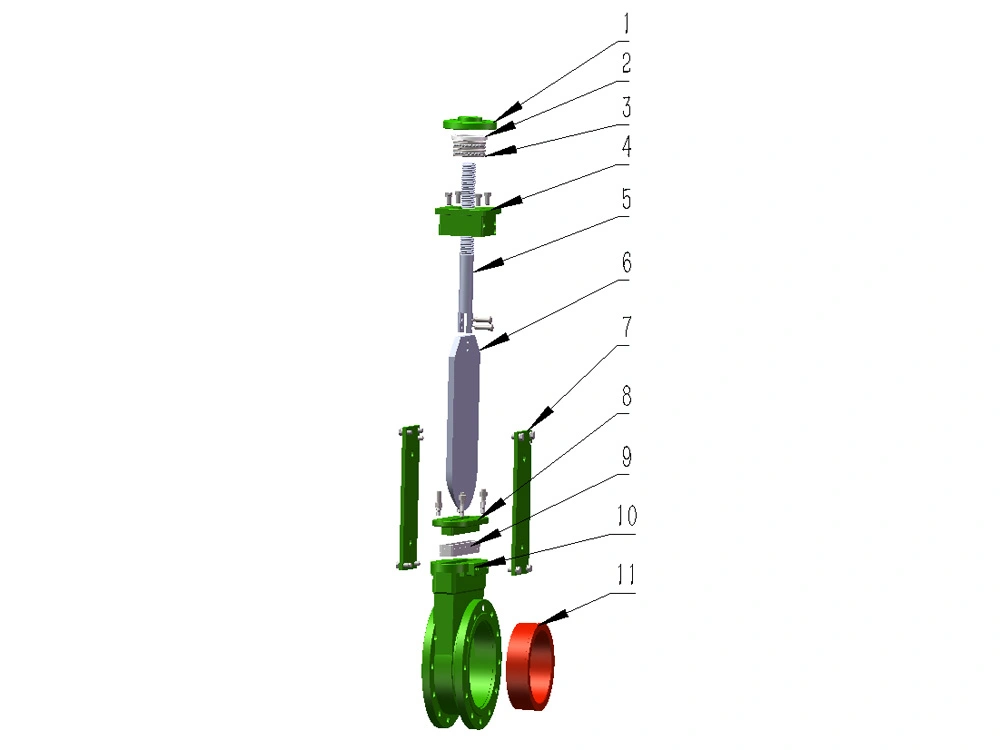

序号	名称	材料	数量
1	连接法兰	WCB	1
2	深沟球轴承		1
3	单向推力球轴承		2
4	轴承座	WCB	1
5	阀杆	45#	1
6	闸板	45#	1
7	支撑板	Q235	2
8	盘根压盖	WCB	1
9	盘根10x10		1
10	阀体	WCB	1
11	耐磨套	WCB	1

PN0.6-1.0-1.6MPa

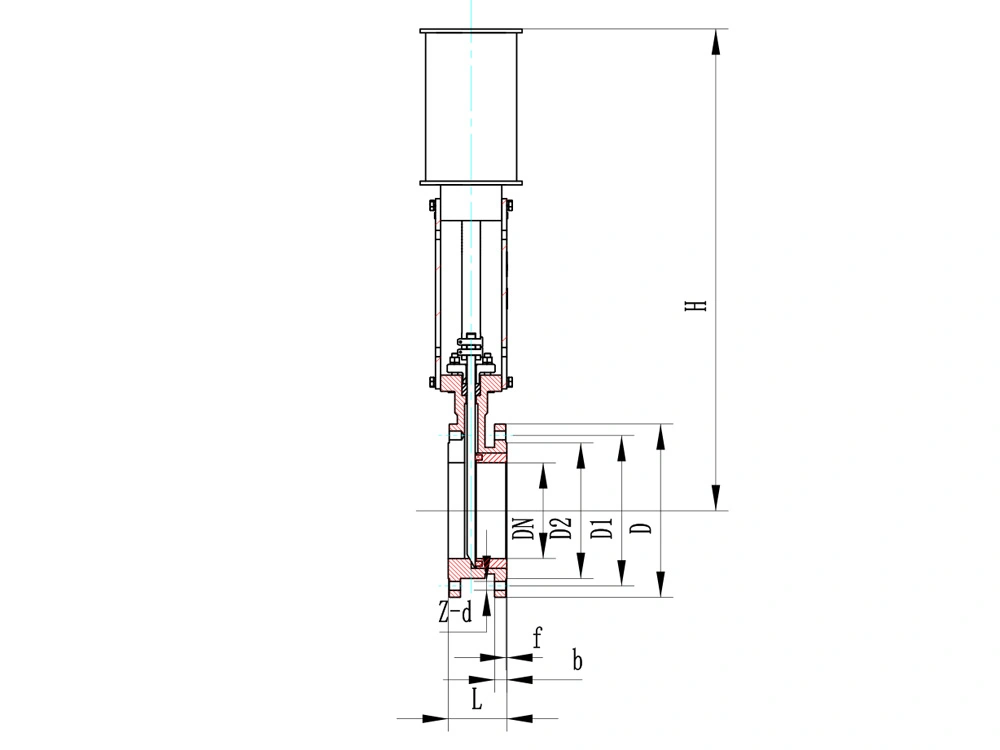

PN	DN	NPS	L	D	D1	D2	Z-d	f	b	H
0.6MPa	65	2 1/2"	80	160	130	108	4-M12	3	16	730
	80	3"	80	190	150	124	4-M16	3	18	760
	100	4"	95	210	170	144	4-M16	3	18	800
	125	5"	95	240	200	174	8-M16	3	18	850
	150	6"	105	265	225	199	8-M16	3	20	900
	200	8"	115	320	280	254	8-M16	3	22	1000
	250	10"	125	375	335	309	12-M16	3	24	1150
	300	12"	145	440	395	363	12-M20	4	24	1300
	350	14"	155	490	445	413	12-M20	4	24	1450
	400	16"	170	540	495	463	16-M20	4	24	1600
1.0MPa	65	2 1/2"	80	185	145	118	4-M16	3	20	730
	80	3"	80	200	160	132	8-M16	3	20	760
	100	4"	95	220	180	156	8-M16	3	22	800
	125	5"	95	250	210	184	8-M16	3	22	850
	150	6"	105	285	240	211	8-M20	3	24	900
	200	8"	115	340	295	266	8-M20	3	24	1000
	250	10"	125	395	350	319	12-M20	3	26	1150
	300	12"	145	445	400	370	12-M20	4	26	1300
	350	14"	155	505	460	429	16-M20	4	26	1450
	400	16"	170	565	515	480	16-M24	4	26	1600
1.6MPa	65	2 1/2"	80	185	145	118	4-M16	3	20	730
	80	3"	80	200	160	132	8-M16	3	20	760
	100	4"	95	220	180	156	8-M16	3	22	800
	125	5"	95	250	210	184	8-M16	3	22	850
	150	6"	105	285	240	211	8-M20	3	24	900
	200	8"	115	340	295	266	12-M20	3	24	1000
	250	10"	125	405	355	319	12-M24	3	26	1150
	300	12"	145	460	410	370	12-M24	4	28	1300
	350	14"	155	520	470	429	16-M24	4	30	1450
	400	16"	170	580	525	480	16-M27	4	32	1600

注：
1、阀门尺寸图仅作为阀门的示意图形。
2、本样本数据有可能因产品的改进设计或更新发生变化，具体情况销售人员咨询确认。
3、可根据用户要求特殊定制。
