型号： NSQ

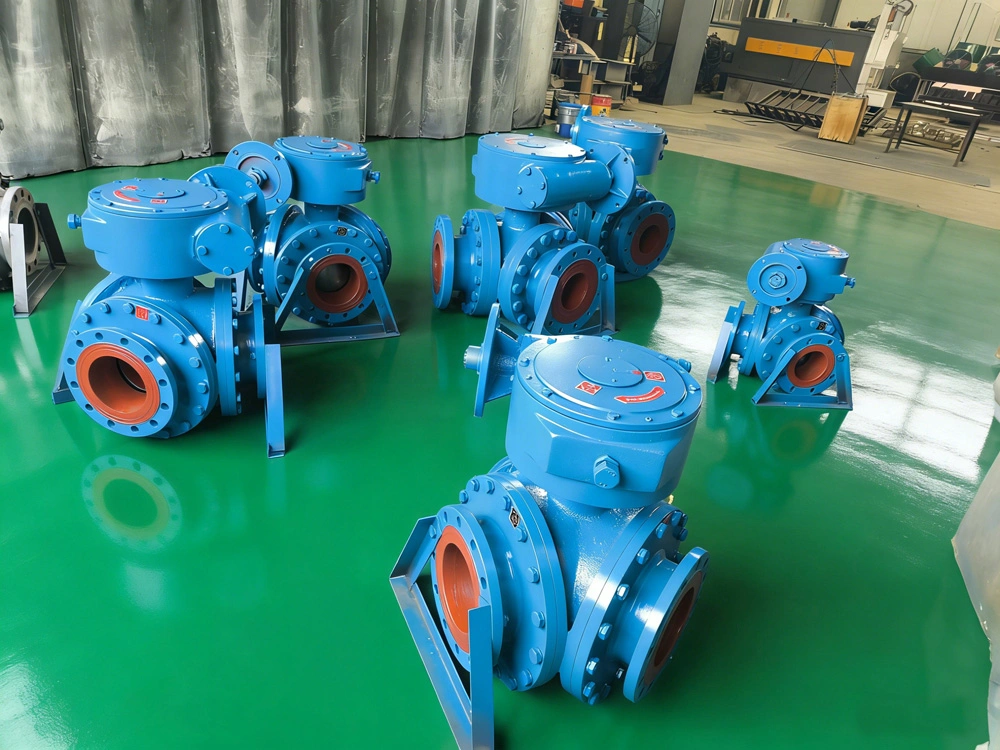

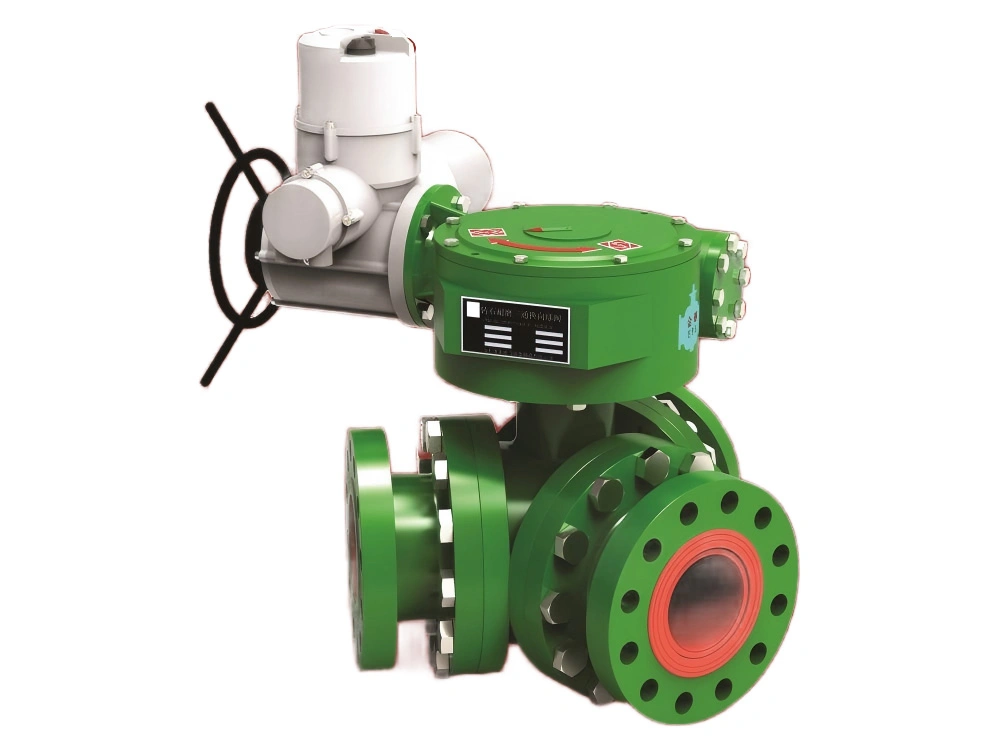

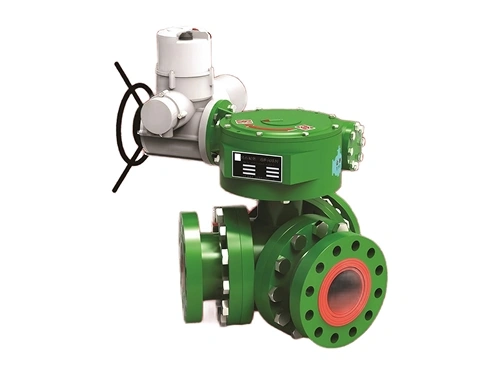

NSQ 系列铸石耐磨三通球阀

• 公称通径 80～500 mm
• 公称压力 1.0～25 MPa
• 法兰连接标准 GB/T9124，ANSI B16.5
• 适用介质 泥浆、灰渣浆等
• 使用温度 -40～120℃
• 传动方式 手动、电动、气动、液动
• 检验标准 GB/T13927 API598

耐磨三通换向阀：耐磨管路系统中的 “流量指挥官”
在工业管路系统的复杂网络中，介质的精准输送与流向控制直接决定了生产效率与系统稳定性。三通换向阀作为核心控制元件，凭借其独特的结构设计与功能优势，成为解决多通路介质换向难题的关键设备，尤其在避免介质滞留堵塞、优化管路布局等场景中发挥着不可替代的作用。

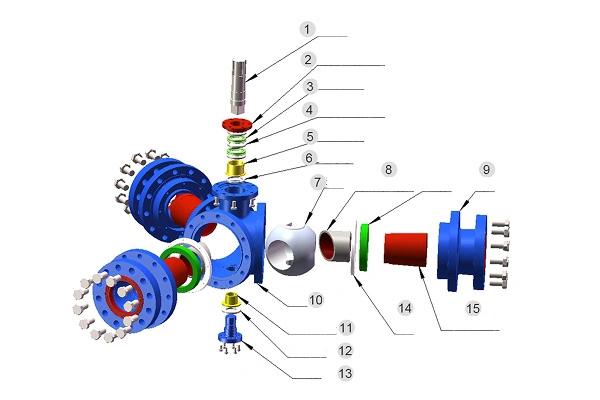

序号	名称	材料	数量
1	上阀杆	40Cr	1
2	阀杆密封圈压盖	WCB	1
3	阀杆密封圈	聚氨酯	2
4	上阀杆衬套	ZCuZn40Pb2	1
5	上调整垫	WCB	1
6	阀体	WCB	1
7	球体	WCB	1
8	球体耐磨衬套	铸石	2
9	挡圈	Q235	3
10	密封圈	聚氨酯	3
11	阀盖耐磨衬套	铸石	3
12	阀盖	WCB	3
16	下阀杆衬套	ZCuZn40Pb2	1
17	下调整垫	WCB	1
18	下阀杆	40Cr	1

• 一台三通换向阀可替代 2-3 台普通阀门的组合功能，大幅减少阀门用量与安装空间，同时简化管路连接结构，降低泄漏风险与后期维护难度。能从根源上解决 “介质滞留” 难题。三通换向阀通过流线型内部通道设计，可实现介质 “无死角流通”，即使在换向切换过程中，也能确保管路内介质充分排空，彻底避免滞留堵塞问题，保障系统长期稳定运行。
• 该产品流道内衬选用两大核心材料之一，为用户提供双重可靠选择：其一为山东半岛独有的玄武岩铸石管，赋予阀体内衬卓越的耐磨、抗腐蚀特性；其二为我公司自主研发的材料——防水解耐磨钢，有效抵御介质水解作用对阀体的侵蚀，解决传统材料易损耗的难题。

PN1.0MPa

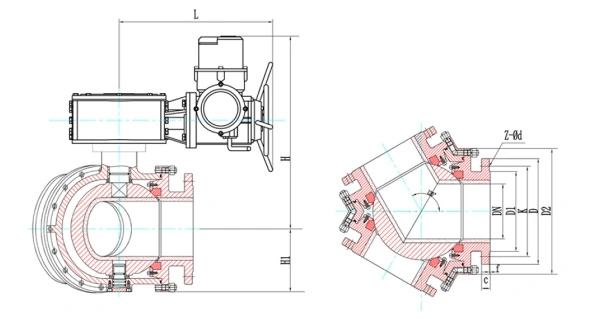

规格		尺 寸（mm）
DN	INCH	L	H	H1	D	K	D1	D2	C	f	Z-Φd
100	4”	616	600	150	220	180	156	300	21	3	8-Φ18
125	5”	616	614	160	250	210	184	320	21	3	8-Φ18
150	6”	616	629	176	285	240	211	352	21	3	8-Φ22
200	8”	685	699	214	340	295	266	428	25	3	8-Φ22
250	10”	685	729	244	395	350	319	488	25	3	12-Φ22
300	12”	685	759	277	445	400	370	554	29	4	12-Φ22
350	14”	855	875	325	505	460	429	650	29	4	16-Φ22
400	16”	855	915	365	565	515	480	730	34	4	16-Φ26
450	18”	855	964	402	615	565	530	804	34	4	20-Φ26
500	20”	855	1004	443	670	620	582	885	39	4	20-Φ26

PN1.6MPa

规格		尺 寸（mm）
DN	INCH	L	H	H1	D	K	D1	D2	C	f	Z-Φd
100	4”	616	600	150	220	180	156	300	21	3	8-Φ18
125	5”	616	614	160	250	210	184	320	21	3	8-Φ18
150	6”	616	629	176	285	240	211	352	21	3	8-Φ22
200	8”	685	699	214	340	295	266	428	25	3	12-Φ22
250	10”	685	729	244	405	355	319	488	25	3	12-Φ26
300	12”	685	759	277	460	410	370	554	29	4	12-Φ26
350	14”	855	875	325	520	470	429	650	29	4	16-Φ26
400	16”	855	915	365	580	525	480	730	34	4	16-Φ30
450	18”	855	964	402	640	585	548	804	34	4	20-Φ30
500	20”	855	1004	443	715	650	609	885	39	4	20-Φ33

PN2.5MPa

规格		尺寸（mm）
DN	INCH	L	H	H1	D	K	D1	D2	C	f	Z-Φd
100	4”	616	600	150	235	190	156	300	22	3	8-Φ22
125	5”	616	614	160	270	220	184	320	22	3	8-Φ26
150	6”	616	629	176	300	250	211	352	24	3	8-Φ26
200	8”	685	699	214	360	310	274	428	25	3	12-Φ26
250	10”	685	729	244	425	370	330	488	28	3	12-Φ30
300	12”	685	759	277	485	430	389	554	32	4	16-Φ30
350	14”	855	875	325	555	490	448	650	35	4	16-Φ33
400	16”	855	915	365	620	550	503	730	38	4	16-Φ36
450	18”	855	964	402	670	600	548	804	38	4	20-Φ36
500	20”	855	1004	443	730	660	609	885	42	4	20-Φ36

PN4.0MPa

规格		尺寸（mm）
DN	INCH	L	H	H1	D	K	D1	D2	C	f	Z-Φd
100	4”	616	600	155	235	190	156	310	24	3	8-Φ22
125	5”	616	614	165	270	220	184	330	26	3	8-Φ26
150	6”	685	659	181	300	250	211	362	28	3	8-Φ26
200	8”	685	699	219	375	320	284	438	33	3	12-Φ30
250	10”	855	794	254	450	385	345	508	33	3	12-Φ33
300	12”	855	824	286	515	450	409	572	39	4	16-Φ33

PN6.3MPa

规格		尺寸 （mm）
DN	INCH	L	H	H1	D	K	D1	D2	C	f	Z-Φd
100	4”	616	600	155	250	200	168	310	28	3	8-Φ26
125	5”	616	614	165	295	240	184	330	28	3	8-Φ30
150	6”	685	659	181	340	280	240	362	30	3	8-Φ33
200	8”	685	699	219	415	345	300	438	35	3	12-Φ36
250	10”	855	794	254	470	400	352	508	38	3	12-Φ36
300	12”	855	824	286	530	460	412	572	42	4	16-Φ36

PN10.0MPa

规格		尺 寸（mm）
DN	INCH	L	H	H1	D	K	D1	D2	C	f	Z-Φd
100	4”	576	587	182	265	210	162	364	40	3	8-Φ30
125	5”	710	668	191	315	250	188	382	40	3	8-Φ33
150	6”	710	668	191	355	290	218	382	44	3	12-Φ33
200	8”	756	850	257	430	360	285	514	52	3	12-Φ36
250	10”	767	850	279	505	430	345	558	60	3	12-Φ39
300	12”	818	850	323	585	500	410	645	68	4	16-Φ42

注：

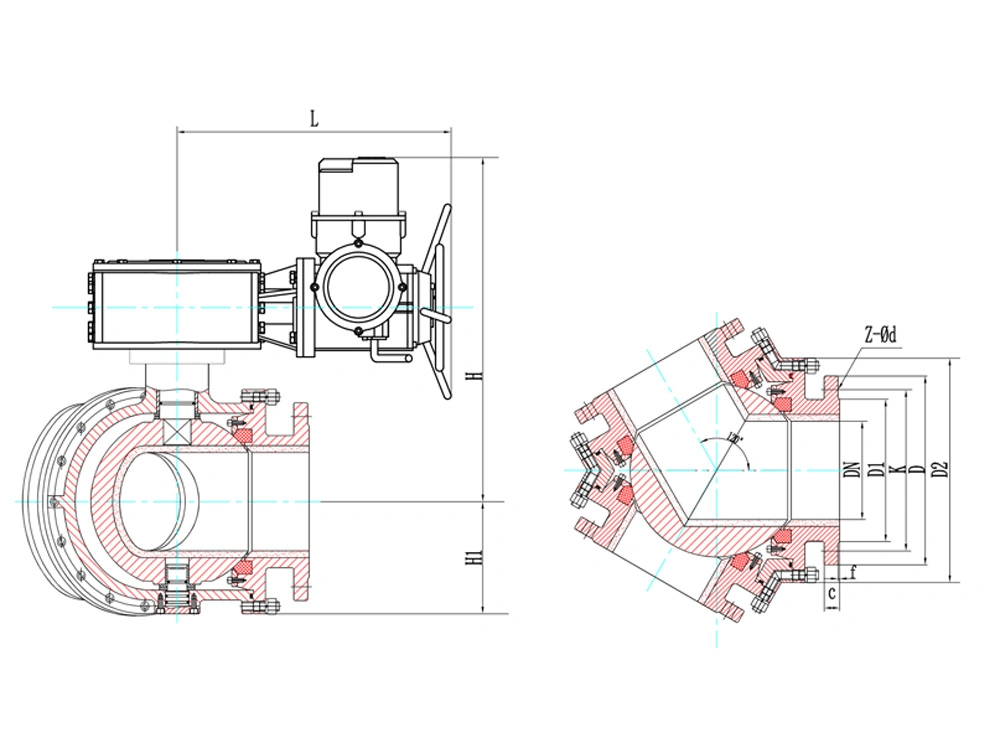

1、阀门尺寸图仅作为阀门的示意图形。
2、本样本数据有可能因产品的改进设计或更新发生变化，具体情况销售人员咨询确认。
3、可根据用户要求特殊定制。
