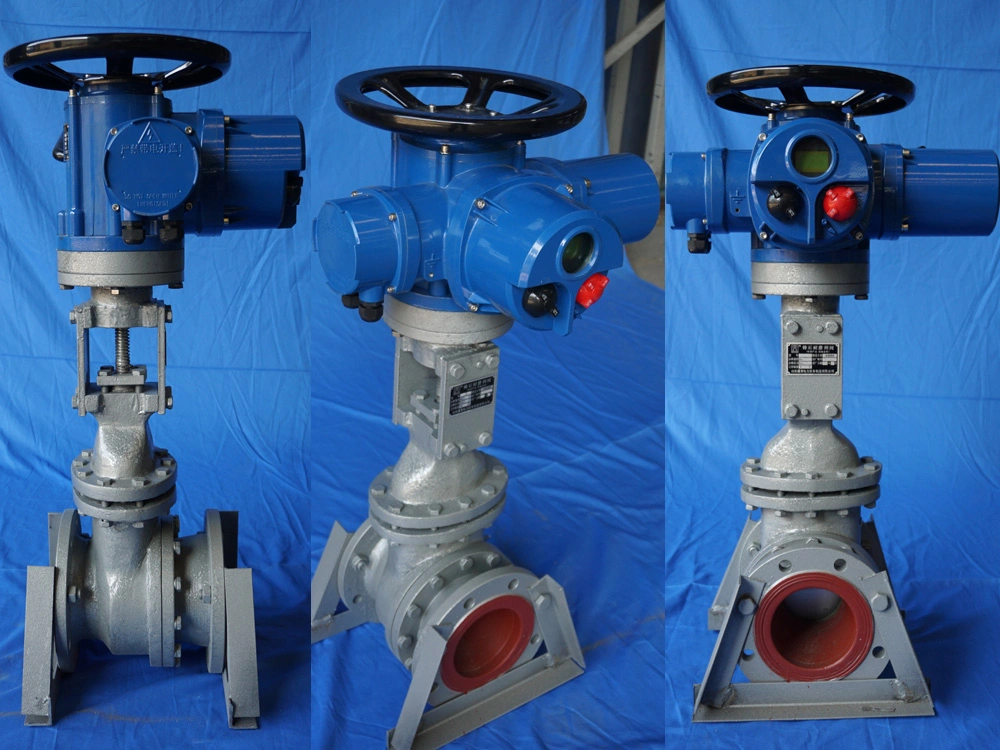

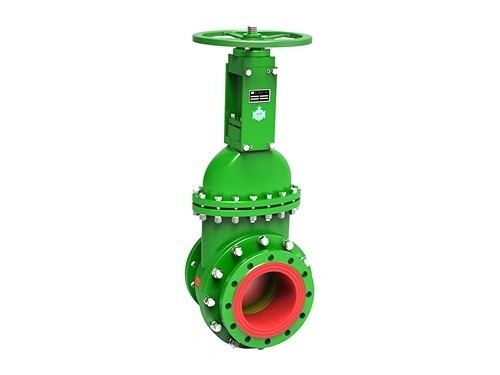

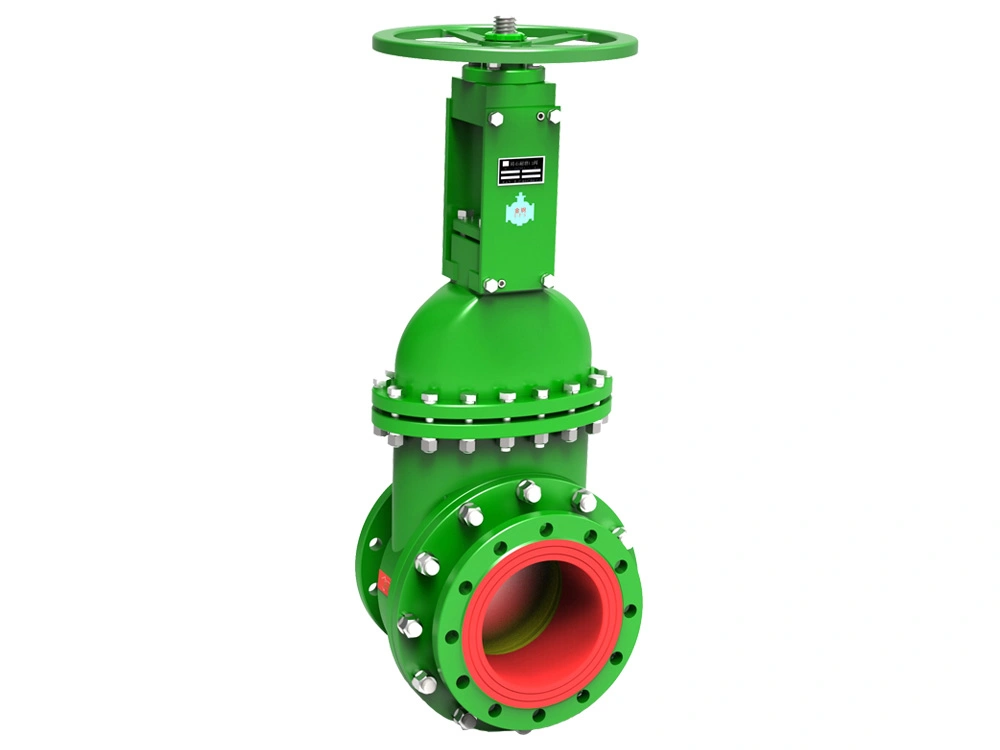

型号： NZ

铸石耐磨闸阀

• 公称通径 80～500 mm
• 公称压力 1.0～25 MPa
• 法兰连接标准 GB/T9124 ANSI B16.5
• 适用介质 泥浆、灰渣浆等
• 使用温度 -40～120℃
• 传动方式 手动、电动、气动、液动
• 检验标准 GB/T13927 API598

铸石耐磨闸阀主要由阀体、闸板、阀杆、驱动装置以及关键的铸石内衬等部分构成。阀体通常采用优质铸钢制造，具备良好的强度与承压能力；闸板则根据不同工况需求，选用合适的合金材料或不锈钢材料，确保在频繁启闭过程中，能有效抵抗介质的冲刷磨损。阀杆连接驱动装置与闸板，负责传递驱动力，实现阀门的开启与关闭动作。而铸石内衬，作为该阀门的核心耐磨部件，一般选用耐磨性能卓越的玄武岩铸石。铸石内衬被精心安装在阀门的流道、闸板冲刷面等易磨损部位，其硬度高、耐磨性强，能够极大地延长阀门的使用寿命。据相关数据显示，铸石的耐磨性能是碳钢的三十六倍，是锰钢的九倍，这使得铸石耐磨闸阀在浆体、灰渣等恶劣介质输送系统中的使用寿命，相较于普通阀门有了质的飞跃，可达普通阀门的十几倍甚至更高。

铸石耐磨闸阀广泛应用于火力发电、矿山、冶金、化工等行业。在火力发电厂的除灰系统中，它能可靠地控制灰渣浆体的输送；在矿山领域，可用于尾矿、矿浆等的输送管路，确保生产的连续性与稳定性。

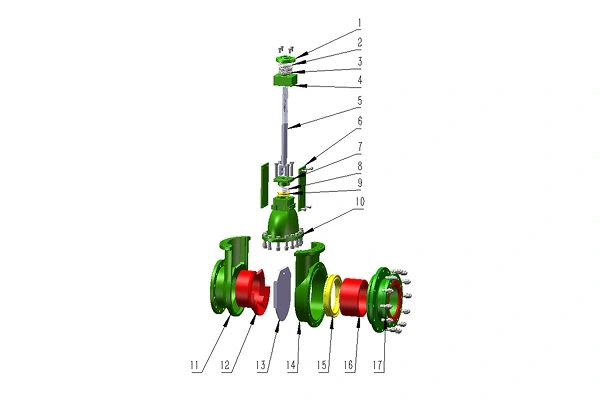

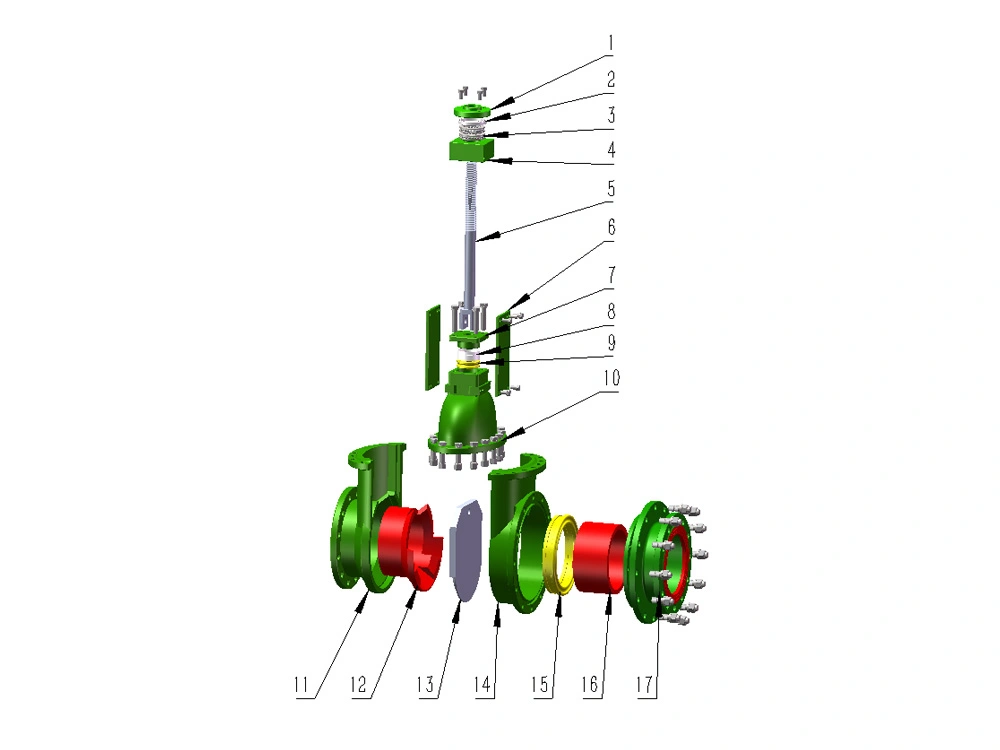

序号	名称	材料	数量
1	连接法兰	WCB	1
2	深沟球轴承		1
3	单向推力球轴承		2
4	轴承座	WCB	1
5	阀杆	45#	1
6	闸板	45#	1
7	支撑板	Q235	2
8	盘根压盖	WCB	1
9	盘根10x10		1
10	阀体	WCB	1
11	耐磨套	WCB	1

PN1.0MPa

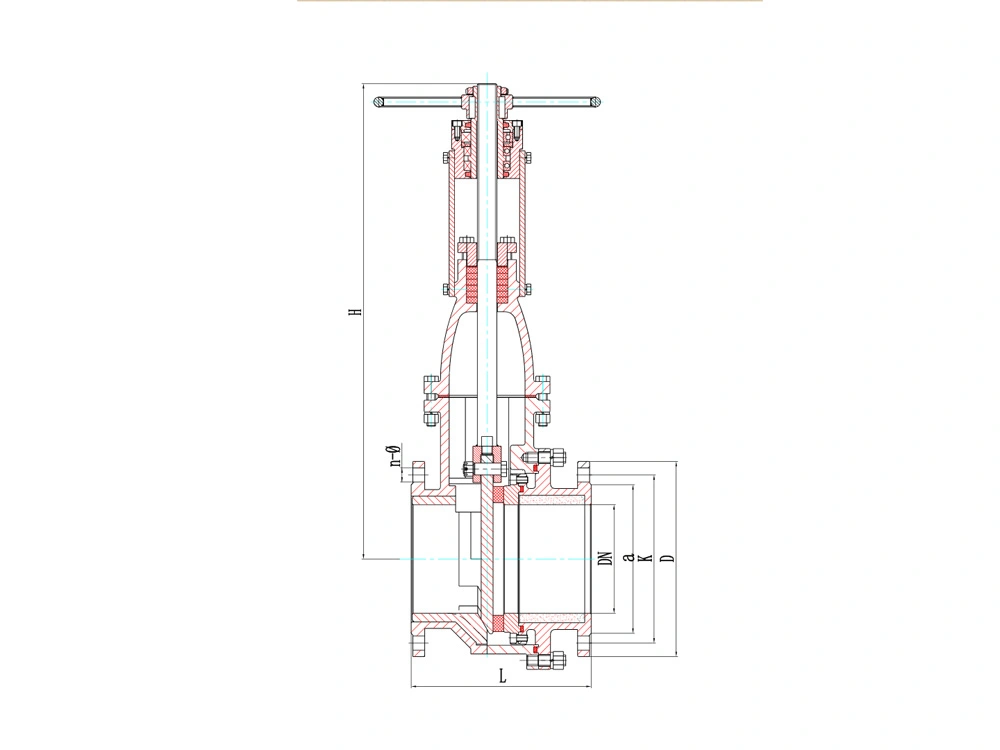

规格		L		D	K	n-φ	a	H
DN	INCH							电动E	手动M
65	2-1/2”	170		185	145	4-18	118	660	380
80	3”	189		200	160	8-18	132	690	420
100	4”	231		220	180	8-18	156	800	510
125	5”	251		250	210	8-18	184	870	580
150	6”	274		285	240	8-22	211	1040	730
175	7”	332		315	270	8-22	240	1120	800
200	8”	332		340	295	8-22	266	1190	870
225	9”	374		370	325	8-22	295	1350	1050
250	10”	374		395	350	12-22	319	1520	1120
300	12”	406		445	400	12-22	370	1580	1180
350	14”	425	450	505	460	16-22	429	1720	1330
400	16”	490		565	515	16-26	480	1910	1470
450	18”	560	546	615	565	20-26	530	2080	1630
500	20”	600		670	620	20-26	582	2280	1750
600	24”	700		780	725	20-30	682	2750	2200
700	28”	800		895	840	24-30	794	3590	2900

PN1.6MPa

规格		L		D	K	n-φ	a	H
DN	INCH							电动E	手动M
65	2-1/2”	170		185	145	4-18	118	660	380
80	3”	189		200	160	8-18	132	690	420
100	4”	231		220	180	8-18	156	800	510
125	5”	251		250	210	8-18	184	870	580
150	6”	274		285	240	8-22	211	1040	730
175	7”	332		315	270	8-22	240	1120	800
200	8”	332		340	295	12-22	266	1190	870
225	9”	374		370	325	12-22	295	1350	1050
250	10”	374		405	355	12-26	319	1520	1120
300	12”	406		460	410	12-26	370	1580	1180
350	14”	425	450	520	470	16-26	429	1720	1330
400	16”	490		580	525	16-30	480	1910	1470
450	18”	560	546	640	585	20-30	548	2080	1630
500	20”	600		715	650	20-33	609	2280	1750
600	24”	700		840	770	20-36	720	2750	2200
700	28”	800		910	840	24-36	794	3590	2900

PN2.5MPa

规格		L		D	K	n-φ	a	H
DN	INCH							电动E	手动M
65	2-1/2”	170		185	145	8-18	118	660	380
80	3”	189		200	160	8-18	132	690	420
100	4”	231		235	190	8-22	156	800	510
125	5”	251		270	220	8-26	184	870	580
150	6”	274		300	250	8-26	211	1040	730
175	7”	332		330	280	12-26	248	1120	800
200	8”	332		360	310	12-26	274	1190	870
125	9”	374		395	340	12-30	302	1350	1050
250	10”	374		425	370	12-30	330	1520	1120
300	12”	406		485	430	16-30	389	1580	1180
350	14”	425	450	555	490	16-33	448	1720	1330
400	16”	490		620	550	16-36	503	1910	1470
450	18”	560	546	670	600	20-36	548	2080	1630
500	20”	600		730	660	20-36	609	2280	1750
600	24”	700		845	770	20-39	720	2750	2200
700	28”	800		960	875	24-42	820	3590	2900

PN4.0MPa

规格		L	D	K	n-φ	a	H
DN	INCH						电动E	手动M
80	3”	244	200	160	8-18	132	740	420
100	4”	283	235	190	8-22	156	790	480
125	5”	314	270	220	8-26	184	860	530
150	6”	314	300	250	8-26	211	1060	660
175	7”	374	350	295	12-30	258	1150	750
200	8”	374	375	320	12-30	284	1150	750
225	9”	403	420	355	12-33	315	1320	930
250	10”	421	450	385	12-33	345	1320	930
300	12”	475	515	450	16-33	409	1580	1130
350	14”	518	580	510	16-36	465	1640	1190
400	16”	580	660	585	16-39	535	2080	1650
450	18”	650	685	610	20-39	560	2300	1800
500	20”	720	755	670	20-42	615	2450	2200
600	24”	800	890	795	20-48	735	2850	2400

PN6.3MPa

规格		L	D	K	n-φ	a	H
DN	INCH						电动	手动
80	3”	244	215	170	8-22	140	740	420
100	4”	283	250	200	8-26	168	790	480
125	5”	314	295	240	8-30	202	860	530
150	6”	314	345	280	8-33	240	1060	660
175	7”	374	375	310	12-33	270	1150	750
200	8”	374	415	345	12-36	300	1150	750
225	9”	403	440	370	12-36	325	1320	930
250	10”	421	470	400	12-36	352	1320	930
300	12”	475	530	460	16-36	412	1580	1130
350	14”	518	600	525	16-39	475	1640	1190

注：
1、阀门尺寸图仅作为阀门的示意图形。
2、本样本数据有可能因产品的改进设计或更新发生变化，具体情况销售人员咨询确认。
3、可根据用户要求特殊定制。
