型号： NQ

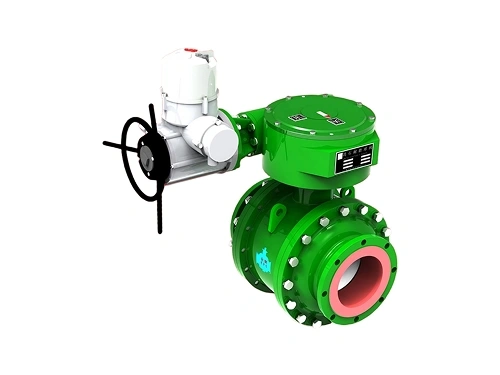

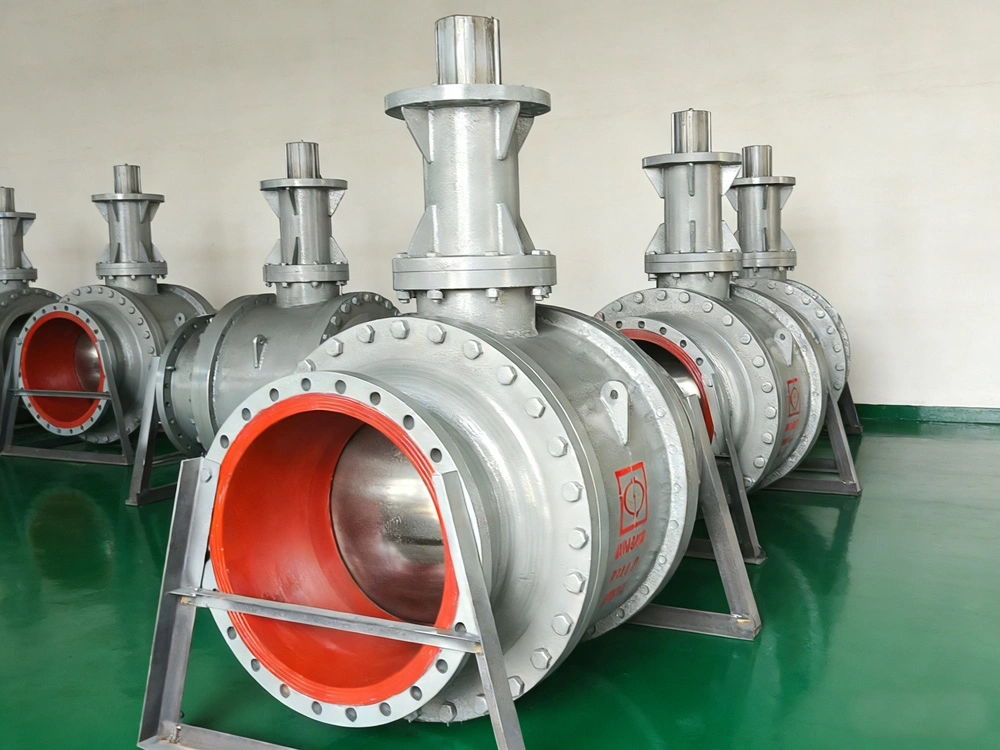

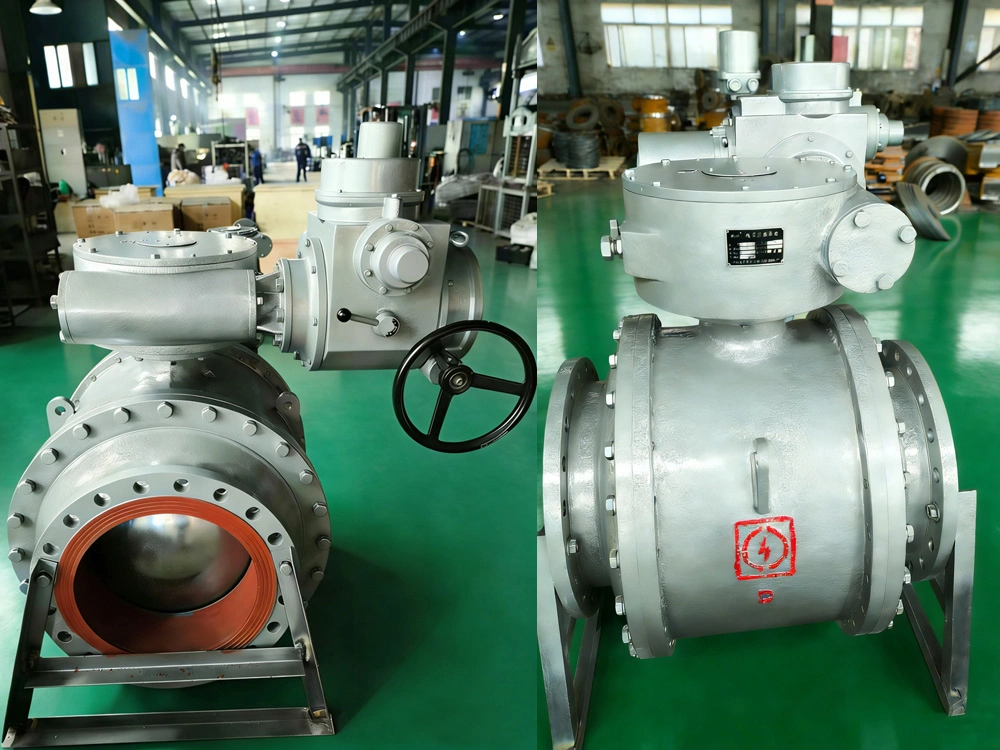

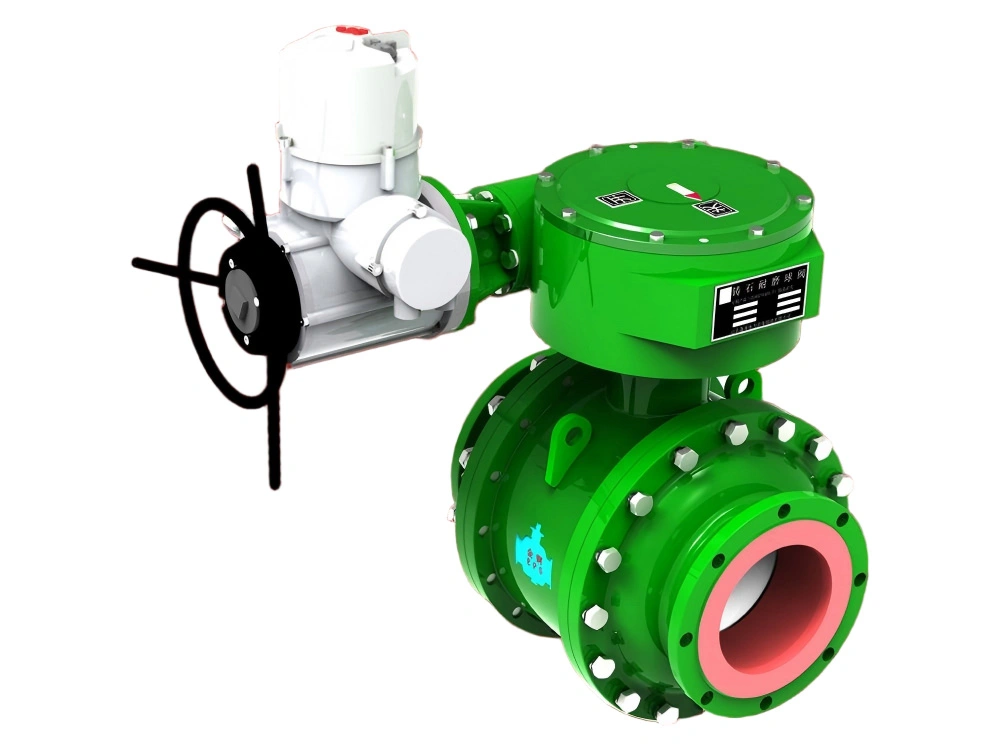

铸石耐磨球阀

• 公称通径 80～1200 mm
• 公称压力 1.0～20.0 MPa
• 法兰连接标准 GB/T9124，ANSI B16.5
• 适用介质 泥浆、灰渣浆等-40～120℃
• 使用温度 -40～120℃
• 传动方式 手动、电动、气动、液动
• 检验标准 GB/T13927 API598
• 表面处理 刷漆

铸石耐磨球阀是一款专为高磨损工况设计的特殊密封渣浆体系统截止阀。其核心优势在于融合了国内外先进球阀技术与公司自主研发的密封技术，并创新性地与具备高耐磨、耐酸特性的玄武岩铸石相结合，形成了性能卓越的新型阀门产品。所有铸石耐磨阀门在不装配铸石耐磨件后，可以作为普通阀门使用。

• 火力发电厂除灰排渣系统：应对灰渣输送过程中的强磨损，保障系统稳定运行；
• 矿山尾矿排渣系统：适配尾矿等固液混合物的输送，耐受高浓度颗粒介质的冲刷；
• 矿山尾矿回填系统：满足回填作业中介质输送的密封与耐磨要求，减少设备损耗。

• 超强耐磨性：依托玄武岩铸石的材质优势与优化的结构设计，能有效抵御高磨损介质的长期冲刷，大幅延长阀门使用寿命。
• 超长寿命：使用寿命是普通阀门的 30 倍以上，显著降低企业设备更换频率与运维成本，为工业生产提供长期可靠的阀门解决方案。

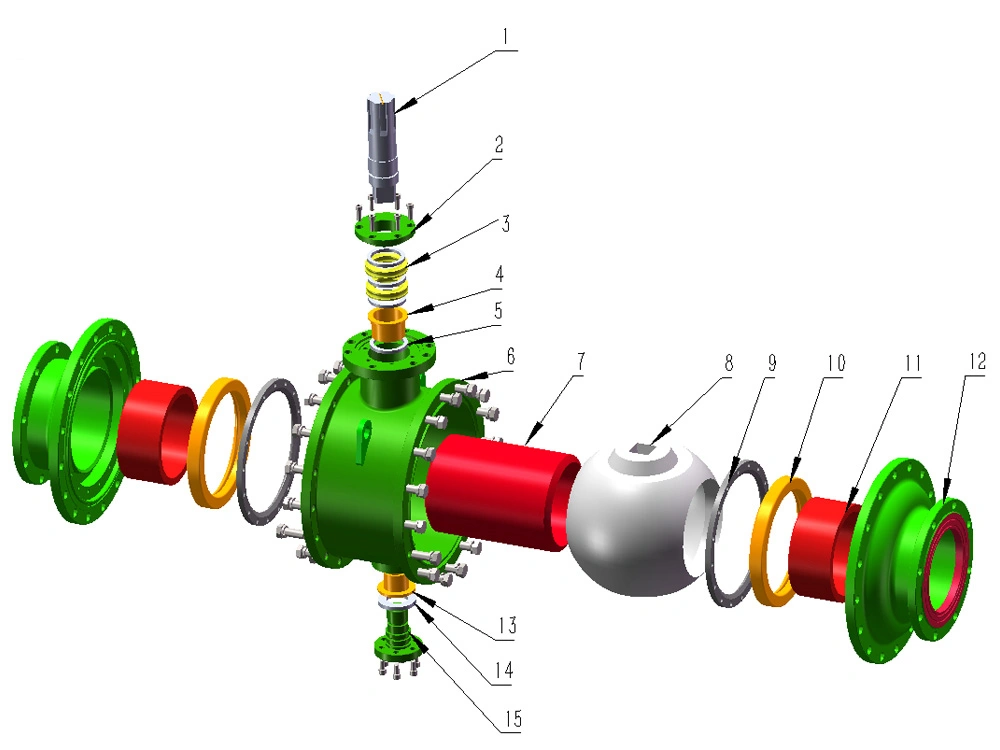

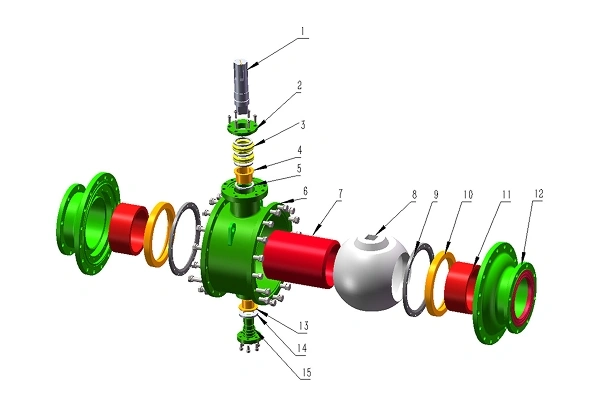

序号	名称	材料	数量
1	上阀杆	40Cr	1
2	阀杆密封圈压盖	WCB	1
3	阀杆密封圈	聚氨酯	2
4	上阀杆衬套	ZCuZn40Pb2	1
5	上调整垫	WCB	1
6	阀体	WCB	1
7	球体铸石衬套	铸石	1
8	球体	WCB	1
9	挡圈	Q235	2
10	密封圈	聚氨酯	2
11	阀盖铸石衬套	铸石	2
12	阀盖	WCB	2
13	下阀杆衬套	ZCuZn40Pb2	1
14	下调整垫	WCB	1
15	下阀杆	40Cr	1

PN1.0MPa

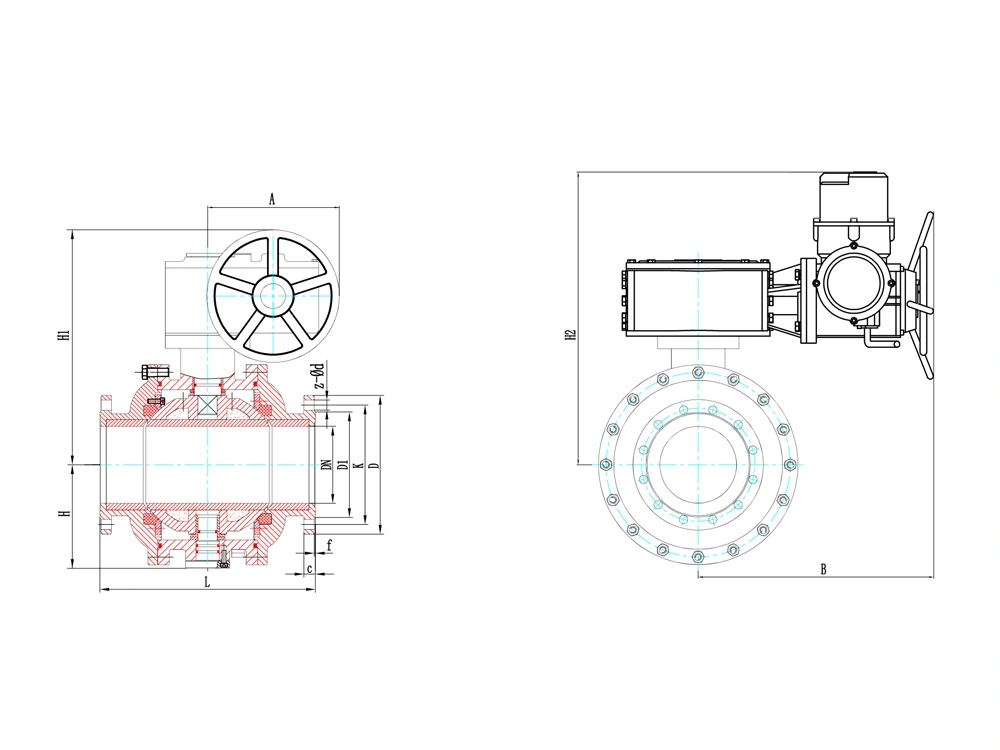

规格		尺寸(mm)
DN	INCH	L			H	H1	H2	A	B	D	K	D1	c	f	Z-Фd
		L		S
80	3”	370			150	536	502	300	478	200	160	132	18	3	8-Ф18
100	4”	390		380	150	536	502	300	478	220	180	156	21	3	8-Ф18
125	5”	440			165	551	517	300	478	250	210	184	21	3	8-Ф18
150	6”	500	460		180	658	532	413	478	285	240	211	21	3	8-Ф22
175	7”	540	490		225	698	670	413	616	315	270	240	21	3	8-Ф22
200	8”	560	526		243	716	688	413	616	340	295	266	25	3	8-Ф22
225	9”	610	516		243	729	688	413	616	370	325	295	26	3	8-Ф22
250	10”	620	520		255	824	700	564	616	395	350	319	26	3	12-Ф22
300	12”	690	600		285	854	759	564	685	445	400	370	29	4	12-Ф22
350	14”	764	670		335	1009	811	698	685	505	460	429	29	4	16-Ф22
400	16”	818	740		375	1049	851	698	685	565	515	480	32	4	16-Ф26
450	18”	920	870		433	1176	964	853	855	615	565	530	34	4	20-Ф26
500	20”	950			480	1216	1004	853	855	670	620	582	34	4	20-Ф26
600	24”	1280			628	1401	1712	1150	1625	780	725	682	37	5	20-Ф30
700	28”	1382			693	1466	1777	1150	1625	895	840	794	40	5	24-Ф30

PN1.6MPa

规格		尺 寸 (mm)
DN	INCH	L			H	H1	H2	A	B	D	K	D1	c	f	Z-Фd
		L		S
80	3”	370			150	536	502	300	478	200	160	132	18	3	8-Ф18
100	4”	390		380	150	536	502	300	478	220	180	156	21	3	8-Ф18
125	5”	440			165	551	517	300	478	250	210	184	21	3	8-Ф18
150	6”	500	460		180	658	532	413	478	285	240	211	21	3	8-Ф22
175	7”	540	490		225	698	670	413	616	315	270	240	21	3	8-Ф22
200	8”	560	526		243	716	688	413	616	340	295	266	25	3	12-Ф22
225	9”	610	516		243	729	688	413	616	370	325	295	26	3	12-Ф22
250	10”	620	520		255	824	700	564	616	405	355	319	26	3	12-Ф26
300	12”	690	600		285	854	759	564	685	460	410	370	29	4	12-Ф26
350	14”	764	670		335	1009	811	698	685	520	470	429	29	4	16-Ф26
400	16”	818	740		375	1049	851	698	685	580	525	480	32	4	16-Ф30
450	18”	920	870		433	1176	964	853	855	640	585	548	34	4	20-Ф30
500	20”	950			480	1216	1004	853	855	715	650	609	34	4	20-Ф33
600	24”	1280			628	1401	1712	1150	1625	840	770	720	47	5	20-Ф36
700	28”	1382			693	1466	1777	1150	1625	910	840	794	50	5	24-Ф36

PN2.5MPa

规格		尺 寸 (mm)
DN	INCH	L			H	H1	H2	A	B	D	K	D1	c	f	Z-Фd
		L		S
80	3”	370			150	536	502	300	478	200	160	132	20	3	8-Ф18
100	4”	390		380	150	536	502	300	478	235	190	156	22	3	8-Ф22
125	5”	440			165	551	517	300	478	270	220	184	22	3	8-Ф26
150	6”	500	460		180	658	532	413	478	300	250	211	24	3	8-Ф26
175	7”	540	490		225	698	670	413	616	330	280	248	24	3	12-Ф26
200	8”	560	526		243	716	688	413	616	360	310	274	26	3	12-Ф26
225	9”	610	516		243	729	688	413	616	395	340	302	28	3	12-Ф30
250	10”	620	520		255	824	700	564	616	425	370	330	28	3	12-Ф30
300	12”	690	600		285	854	759	564	685	485	430	389	32	4	16-Ф30
350	14”	764	670		335	1009	811	698	685	555	490	448	35	4	16-Ф33
400	16”	818	740		375	1049	851	698	685	620	550	503	38	4	16-Ф36
450	18”	920	870		433	1176	964	853	855	670	600	548	38	4	20-Ф36
500	20”	950			480	1216	1004	853	855	730	660	609	42	4	20-Ф36
600	24”	1280			628	1401	1712	1150	1625	845	770	720	52	5	20-Ф39
700	28”	1382			693	1466	1777	1150	1625	960	875	820	60	5	24-Ф42

PN4.0MPa

规格		尺 寸(mm)
DN	INCH	L			H	H1	H2	A	B	D	K	D1	c	f	Z-Фd
		L		S
80	3”	386			150	536	502	300	478	200	160	132	24	3	8-Ф18
100	4”	390			150	536	502	300	478	235	190	156	24	3	8-Ф22
125	5”	470			165	551	517	300	478	270	220	184	26	3	8-Ф26
150	6”	500	470		180	658	532	413	478	300	250	211	28	3	8-Ф26
175	7”	540	520		225	698	670	413	616	350	295	258	28	3	12-Ф30
200	8”	560	542		243	716	688	413	616	375	320	284	33	3	12-Ф30
225	9”	610	546		243	729	688	413	616	420	355	315	33	3	12-Ф33
250	10”	620	586		255	824	700	564	685	450	385	345	33	3	12-Ф33
300	12”	690	650		285	854	759	564	685	515	450	409	39	4	16-Ф33
350	14”	764	710		335	1009	811	698	685	580	510	465	39	4	16-Ф36
500	20”	980			538	1302	1115	987	993	755	670	615	50	4	20-Ф42
600	24”	1350			626	1424	1189	987	993	890	795	735	65	5	20-Ф48

PN6.3MPa

规格		尺 寸(mm)
DN	INCH	L			H	H1	H2	A	B	D	K	D1	c	f	Z-Фd
		L		S
80	3”	386			150	536	502	300	478	215	170	140	26	3	8-Ф22
100	4”	390			150	536	502	300	478	250	200	168	28	3	8-Ф26
125	5”	470			165	551	517	300	478	295	240	202	28	3	8-Ф30
150	6”	500	470		180	658	532	413	478	345	280	240	30	3	8-Ф33
175	7”	540	520		225	698	670	413	616	375	310	270	30	3	12-Ф33
200	8”	560	542		243	716	688	413	616	415	345	300	35	3	12-Ф36
225	9”	610	546		243	729	688	413	616	440	370	325	35	3	12-Ф36
250	10”	620	586		255	824	700	564	685	470	400	352	38	3	12-Ф36
300	12”	690	650		285	854	759	564	685	530	460	412	42	4	16-Ф36
350	14”	764	710		335	1009	811	698	685	600	525	475	46	4	16-Ф39

PN10.0MPa

规格		尺 寸 (mm)
DN	INCH	L	H	H1	H2	A	B	D	K	D1	Z-Фd
80	3”	400	173	651	617	381	539	230	180	132	8-Ф26
100	4”	450	193	671	637	381	539	265	210	156	8-Ф30
125	5”	500	218	691	667	381	539	315	250	184	8-Ф33
150	6”	540	243	716	745	381	685	355	290	211	12-Ф33
200	8”	610	318	904	809	564	685	430	360	284	12-Ф36
250	10”	690	343	974	913	564	855	505	430	345	12-Ф39
300	12”	760	393	1034	933	644	855	585	500	409	16-Ф42
350	14”	820	443	1070	953	644	855	655	560	465	16-Ф48

注:

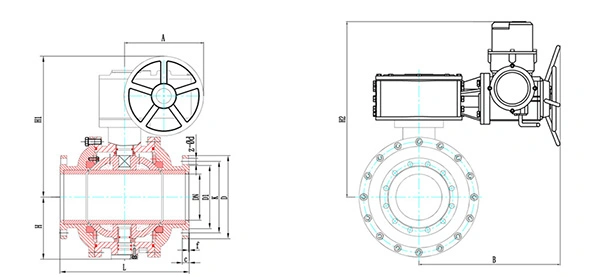

1、阀门尺寸图仅作为阀门的示意图形。
2、本样本数据有可能因产品的改进设计或更新发生变化，具体情况销售人员咨询确认。
3、可根据用户要求特殊定制。
