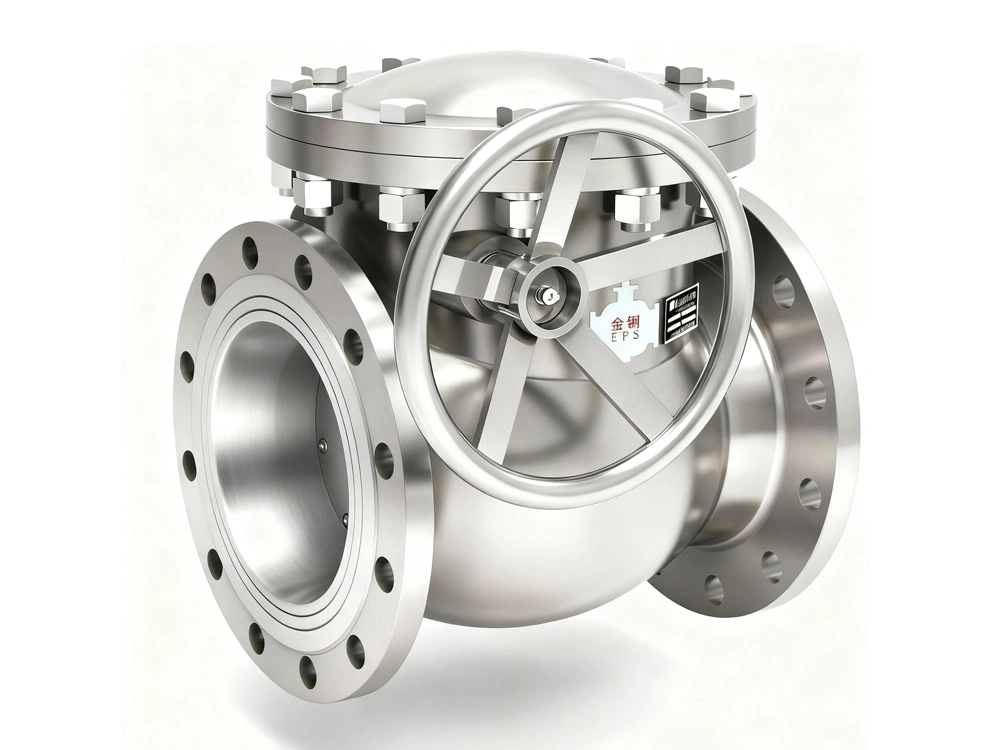

不锈钢大口径专用止回阀
请求报价
型号： HP

不锈钢大口径专用止回阀

  • 公称通径 80～500 mm
  • 公称压力 1.0～10.0 MPa
  • 法兰连接标准 GB/T9124 ANSI B16.5
  • 适用介质 水、蒸汽、油品、泥浆、腐蚀性和食品级介质等
  • 使用温度 -40～120℃
  • 传动方式 自动、气动
  • 气动气源 0.3～0.7 MPa
  • 检验标准 GB/T13927 API598
  • 表面处理工艺 酸洗、钝化、抛光（也可根据客户要求）
主要材质
零件名称 材质
阀体 304、304L、316、316L
阀瓣 304、304L、316、316L
阀盖 304、304L
密封形式 软密封
应用领域

凭借耐腐蚀性、耐高温高压及适配大流量的特性，核心应用于石油化工与煤化工、能源电力、市政水务与环保、冶金与造纸、海洋工程与船舶、食品制药与洁净工业、新能源与新材料七大领域，不同场景需匹配特定阀门类型

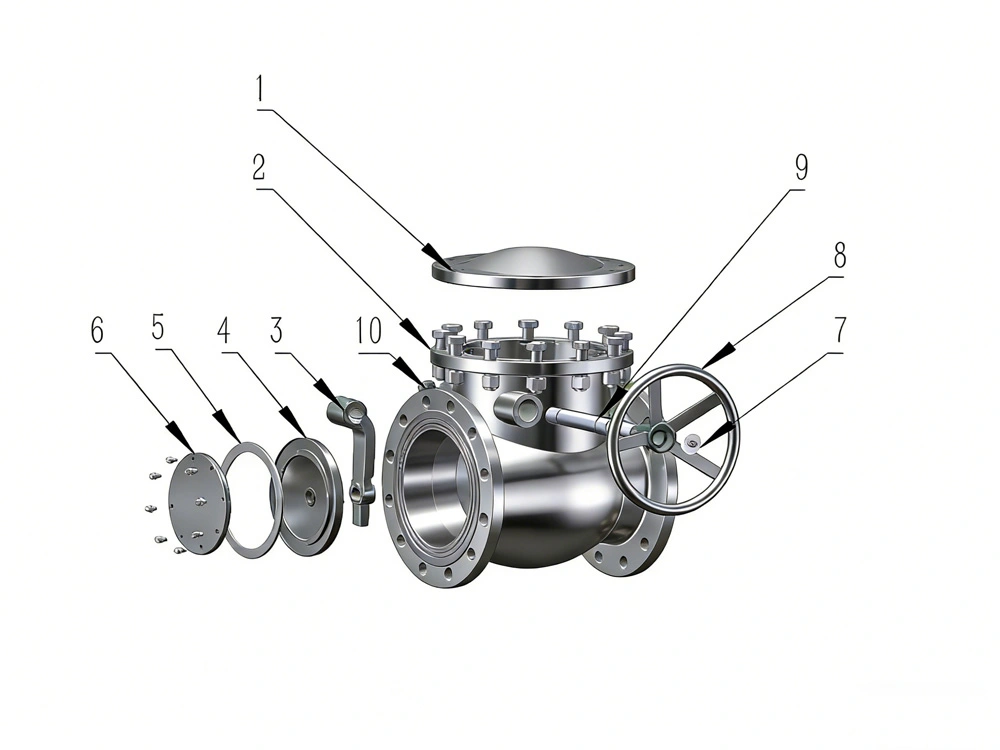

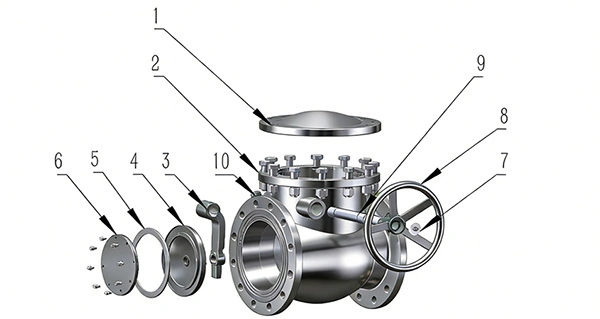

主要组成
序号 名称 数量
1 阀盖 1
2 阀体 1
3 摇杆 1
4 阀瓣 1
5 密封圈 1
6 密封圈压盖 1
7 轴头挡垫 1
8 手轮组合 1
9 摇杆轴 1
10 轴孔堵头 1

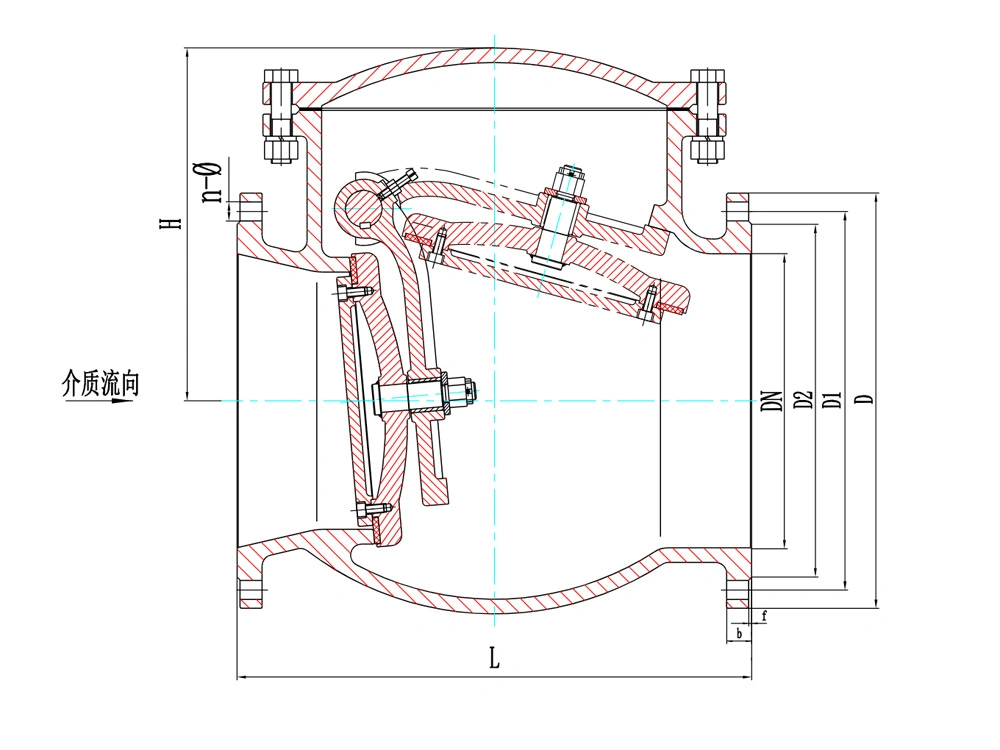

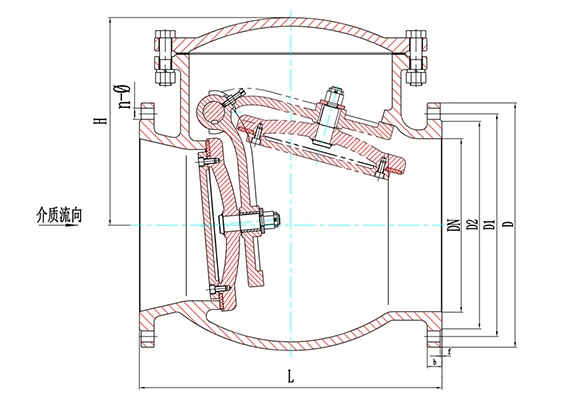

外形及主要尺寸
PN1.0MPa
规格 L D D1 D2 n-Ф H
DN INCH
80 3” 270 200 160 132 8-Ф18 186
100 4” 320 220 180 156 8-Ф18 216
125 5” 360 250 210 184 8-Ф18 243
150 6” 365 285 240 211 8-Ф22 276
175 7” 375 315 270 240 8-Ф22 290
200 8” 380 340 295 266 8-Ф22 302
225 9” 425 370 325 295 8-Ф22 327
250 10” 460 395 350 319 12-Ф22 355
300 12” 550 445 400 370 12-Ф22 375
350 14” 610 505 460 429 16-Ф22 433
400 16” 700 565 515 480 16-Ф26 472
450 18” 780 615 565 530 20-Ф26 520
500 20” 860 670 620 582 20-Ф26 560
PN1.6MPa
规格 L D D1 D2 n-Ф H
DN INCH
80 3” 270 200 160 132 8-Ф18 186
100 4” 320 220 180 156 8-Ф18 216
125 5” 360 250 210 184 8-Ф18 243
150 6” 365 285 240 211 8-Ф22 276
175 7” 375 315 270 240 8-Ф22 290
200 8” 380 340 295 266 12-Ф22 302
225 9” 425 370 325 295 12-Ф22 327
250 10” 460 405 355 319 12-Ф26 355
300 12” 550 460 410 370 12-Ф26 375
350 14” 610 520 470 429 16-Ф26 433
400 16” 700 580 525 480 16-Ф30 472
450 18” 780 640 585 548 20-Ф30 520
500 20” 860 715 650 609 20-Ф33 560
PN2.5MPa
规格 L D D1 D2 n-Ф H
DN INCH
80 3” 270 200 160 132 8-Ф18 186
100 4” 320 235 190 156 8-Ф22 216
125 5” 360 270 220 184 8-Ф26 243
150 6” 365 300 250 211 8-Ф26 276
175 7” 375 330 280 248 12-Ф26 290
200 8” 380 360 310 274 12-Ф26 302
225 9” 425 395 340 302 12-Ф30 327
250 10” 460 425 370 330 12-Ф30 355
300 12” 550 485 430 389 16-Ф30 375
350 14” 610 555 490 448 16-Ф33 433
400 16” 700 620 550 503 16-Ф36 472
450 18” 780 670 600 548 20-Ф36 520
500 20” 860 730 660 609 20-Ф36 560
600 24” 1050 845 770 720 20-Ф39 650
PN4.0MPa
规格 L D D1 D2 n-Ф H
DN INCH
80 3” 306 200 160 132 8-Ф18 207
100 4” 330 235 190 156 8-Ф22 266
125 5” 370 270 220 184 8-Ф26 285
150 6” 390 300 250 211 8-Ф26 315
175 7” 430 350 295 258 12-Ф30 340
200 8” 440 375 320 284 12-Ф30 360
225 9” 470 420 355 315 12-Ф33 378
250 10” 520 450 385 345 12-Ф33 410
300 12” 610 515 450 409 16-Ф33 435
350 14” 660 580 510 465 16-Ф36 493
400 16” 750 660 585 535 16-Ф39 535
450 18” 800 685 610 560 20-Ф39 590
PN6.3MPa
规格 L D D1 D2 n-Ф H
DN INCH
80 3” 306 215 170 140 8-Ф22 207
100 4” 330 250 200 168 8-Ф25 266
125 5” 370 295 240 202 8-Ф30 285
150 6” 390 345 280 240 8-Ф33 315
175 7” 430 375 310 270 12-Ф33 340
200 8” 440 415 345 300 12-Ф33 360
225 9” 470 440 370 325 12-Ф33 378
250 10” 520 470 400 352 12-Ф39 410
300 12” 610 530 460 412 16-Ф39 435
350 14” 660 600 525 465 16-Ф39 493
400 16” 750 670 585 535 16-Ф42 535

注：

  • 阀门尺寸图仅作为阀门的示意图形
  • 本样本数据有可能因产品的改进设计或更新发生变化，具体情况销售人员咨询确认
  • 可根据用户要求特殊定制
