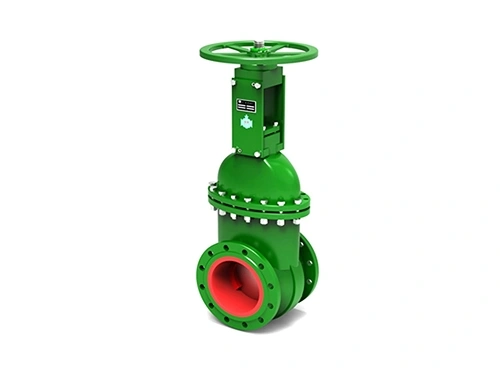

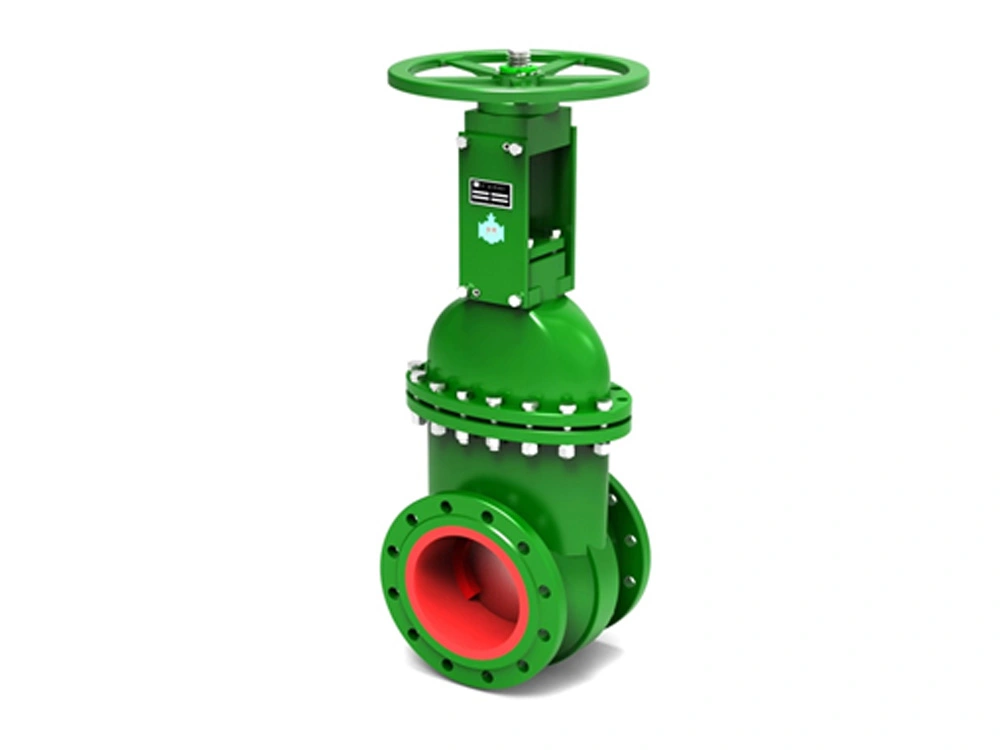

型号： NZJ

系列铸石耐磨节流阀

• 公称通径 80～1000 mm
• 公称压力 1.0～10.0 MPa
• 法兰连接标准 GB/T9124 ANSI B16.5
• 适用介质 灰、渣浆体等
• 使用温度 -60～400℃

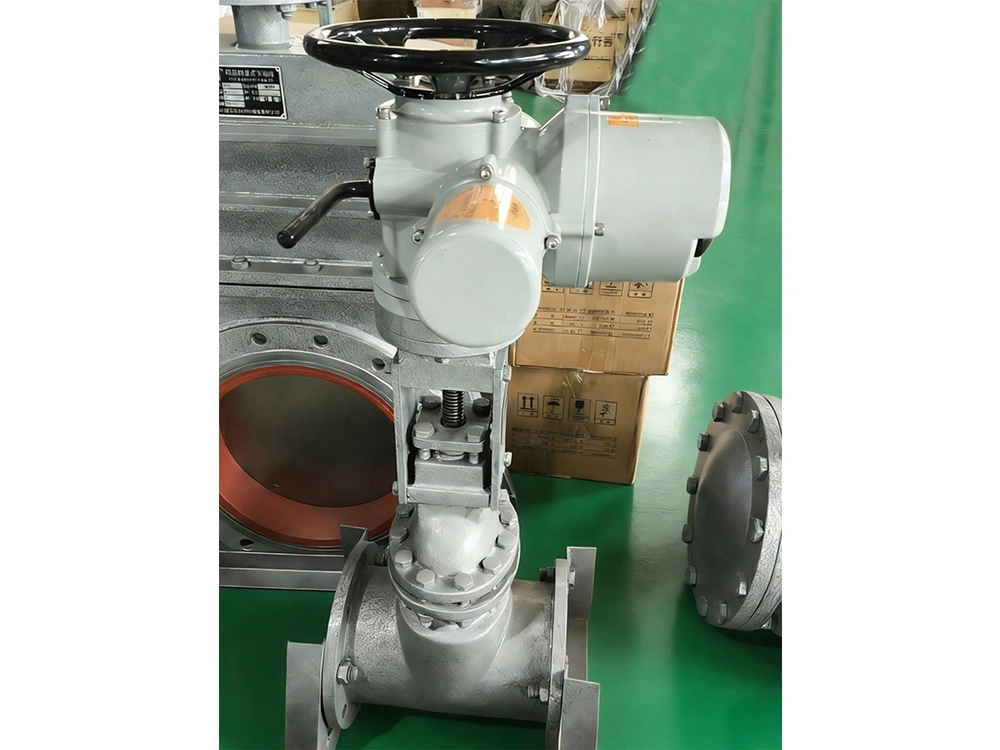

• 传动方式 手动、电动、气动、液动
• 检验标准 GB/T13927 API598

超耐磨材料体系 阀门核心过流部件采用玄武岩铸石作为内衬材料，搭配防水解高耐磨合金铸钢阀板，其耐磨性是普通金属阀门的 10 倍以上，解决了传统阀门因磨损导致的频繁更换问题

• 创新结构设计 采用复合耐磨结构，阀体内腔依次镶嵌环形铸石层与合金耐磨层，流道设计为直线型，使节流后介质无阻力排出，避免涡流冲刷。
• 宽工况适配能力 工作压力覆盖 1.0-6.3MPa，温度适应范围从 - 40℃至 400℃，公称通径可定制 DN50-DN1000 规格。支持手动、电动、气动多种操作模式，适配泥浆、灰渣介质等复杂输送场景。

• 电力行业除灰排渣系统 在火力发电厂水除灰车间，针对灰水比 1:3 的高浓度渣浆输送工况，可替代传统 Y 型节流阀，使用寿命大大延长，大幅降低停机检修成本。
• 矿山尾矿处理领域 适配矿山尾矿排渣系统中的矿浆、渣水混合物输送，凭借铸石衬里的耐酸碱腐蚀性与合金节流板的抗磨损性，有效应对高颗粒介质冲刷，保障管路流量稳定调节。

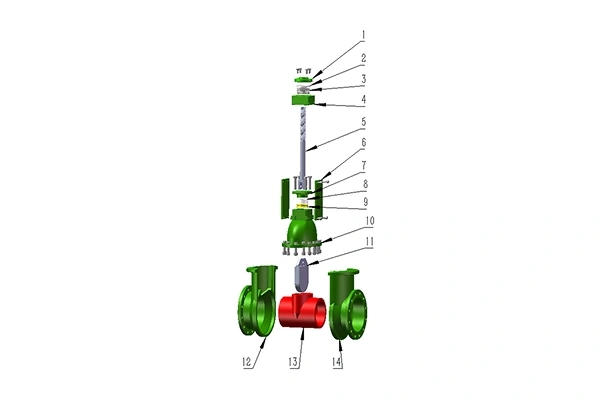

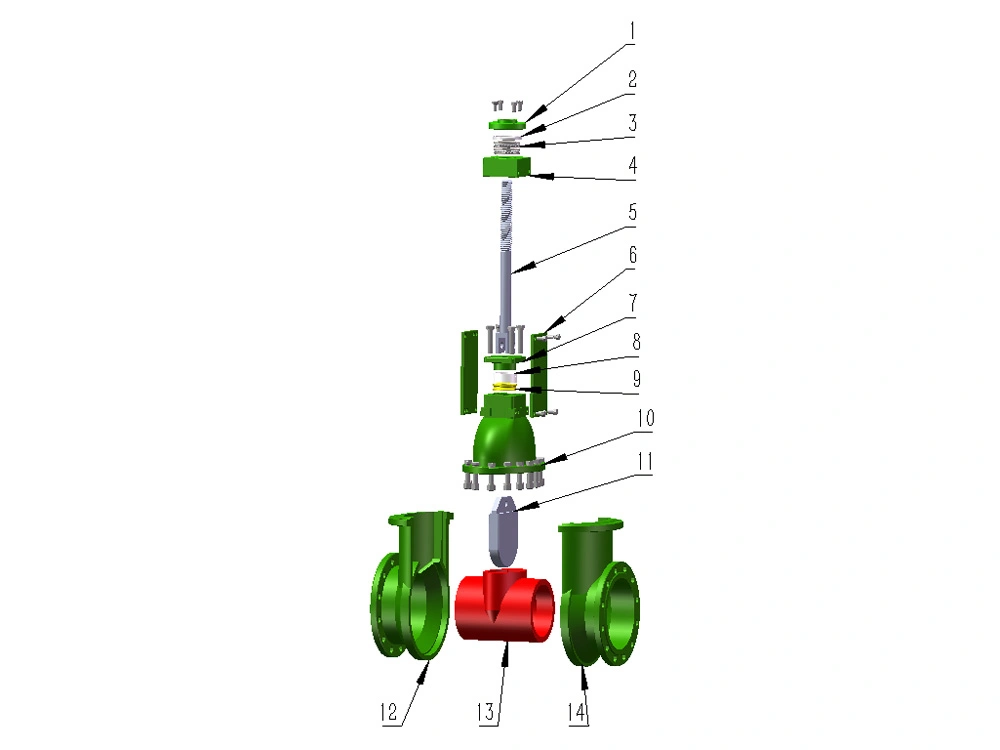

序号	名称	材料	数量
1	连接法兰盘	WCB	1
2	深沟球轴承		1
3	单向推力球轴承		2
4	轴承座	WCB	1
5	阀杆组合	45#	1
6	支撑板	Q235	2
7	填料压盖	WCB	1
8	盘根		N
9	阀杆密封圈	聚氨酯	1
10	阀盖	WCB	1
11	闸板	新Cr25	1
12	左阀体	WCB	1
13	耐磨套	新Cr25	1
14	右阀体	WCB	1

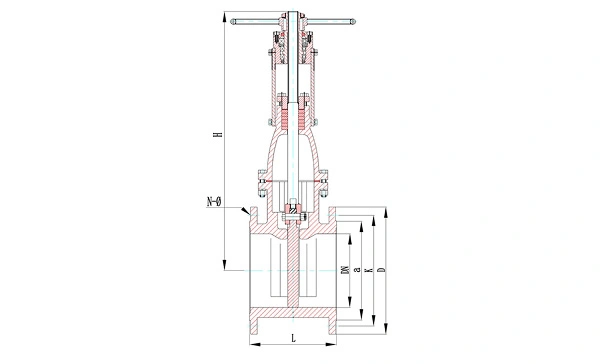

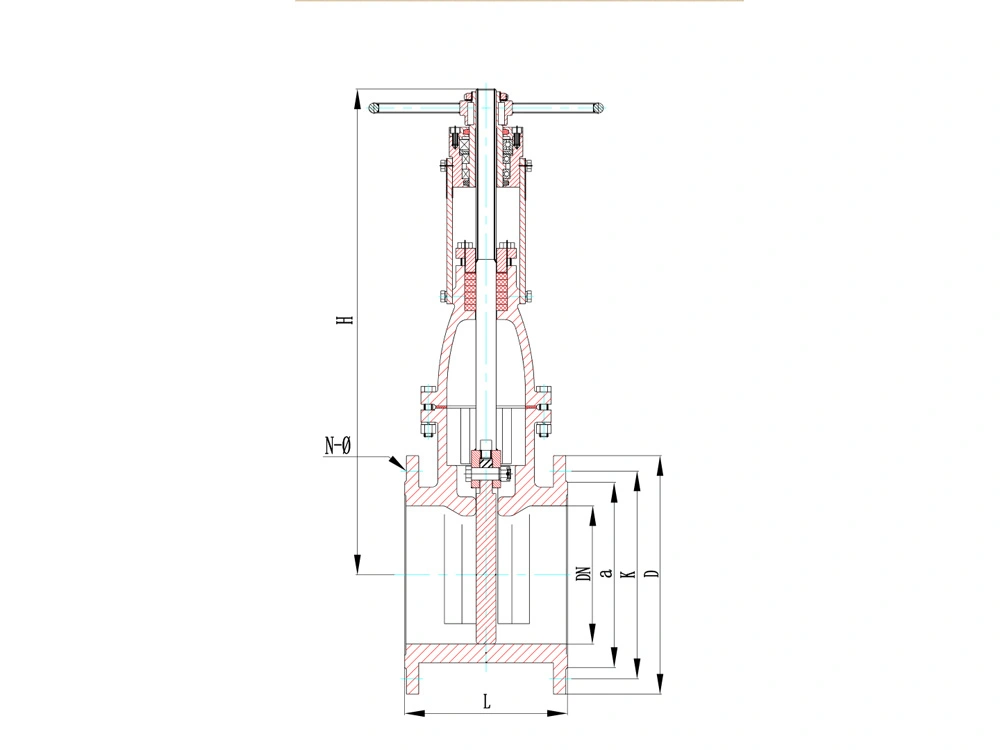

PN1.0MPa

规格		L	D	K	n-φ	a	H
DN	INCH						电 动	手 动
80	3”	190	200	160	8-18	132	760	480
100	4”	206	220	180	8-18	156	800	520
125	5”	240	250	210	8-18	184	840	560
150	6”	260	285	240	8-22	211	920	610
175	7”	270	315	270	8-22	240	990	680
200	8”	280	340	295	8-22	266	1050	730
225	9”	310	370	325	8-23	295	1250	830
250	10”	290	395	350	12-22	319	1270	850
300	12”	368	445	400	12-22	370	1520	1090
350	14”	356	505	460	16-22	429	1580	1150
400	16”	384	565	515	16-26	480	1720	1280
450	18”	420	615	565	20-26	530	1900	1460
500	20”	474	670	620	20-26	582	2110	1660
600	24”	560	780	725	20-30	682	2480	2030
700	28”	550	895	840	24-30	794	2100	1800

PN1.6MPa

规格		L	D	K	n-φ	a	H
DN	INCH						电 动	手 动
80	3”	190	200	160	8-18	132	760	480
100	4”	206	220	180	8-18	156	800	520
125	5”	240	250	210	8-18	184	840	560
150	6”	260	285	240	8-22	211	920	610
175	7”	270	315	270	8-22	240	990	680
200	8”	280	340	295	12-22	266	1050	730
225	9”	310	370	325	12-22	295	1250	830
250	10”	290	405	355	12-26	319	1270	850
300	12”	368	460	410	12-26	370	1520	1090
350	14”	356	520	470	16-26	429	1580	1150
400	16”	384	580	525	16-30	480	1720	1280
450	18”	420	640	585	20-30	548	1900	1460
500	20”	474	715	650	20-33	609	2110	1660
600	24”	560	840	770	20-36	720	2480	2030
700	28”	550	910	840	24-36	794	2100	1800

PN2.5MPa

规格		L	D	K	n-φ	a	H
DN	INCH						电 动	手 动
80	3”	190	200	160	8-18	132	760	480
100	4”	206	235	190	8-22	156	800	520
125	5”	240	270	220	8-26	184	840	560
150	6”	260	300	250	8-26	211	920	610
175	7”	270	330	280	12-26	248	990	680
200	8”	280	360	310	12-26	274	1050	730
225	9”	310	395	340	12-30	302	1250	830
250	10”	290	425	370	12-30	330	1270	850
300	12”	368	485	430	16-30	389	1520	1090
350	14”	356	555	490	16-33	448	1580	1150
400	16”	384	620	550	16-36	503	1720	1280
450	18”	420	670	600	20-36	548	1900	1460
500	20”	474	730	660	20-36	609	2110	1660
600	24”	560	845	770	20-39	720	2480	2030
700	28”	550	960	875	24-42	820	2100	1800

PN4.0MPa

Size		L	D	K	n-Ø	a	H
							Electric Operated	Manual Operated
DN	NPS	mm	mm	mm	mm	mm	mm	mm
80	3"	250	200	160	8-18	132	780	500
100	4"	270	235	190	8-22	156	820	540
125	5"	310	270	220	8-26	184	860	580
150	6"	340	300	250	8-26	211	920	630
175	7"	355	350	295	12-30	258	990	733
200	8"	370	375	320	12-30	284	1050	750
225	9"	390	420	355	12-33	315	1270	850
250	10"	400	450	385	12-33	345	1290	870
300	12"	420	515	450	16-33	409	1550	1120
350	14"	495	580	510	16-36	465	1610	1180
400	16"	534	660	585	16-39	535	1750	1310
450	18"	580	685	610	20-39	560	1930	1490
500	20"	630	755	670	20-42	615	1850	1600
600	24"	730	890	795	20-48	735	2500	2200

PN6.3MPa

规格		L	D	K	n-φ	a	H
DN	INCH						电 动	手 动
80	3”	250	215	170	8-22	140	780	500
100	4”	270	250	200	8-26	168	820	540
125	5”	310	295	240	8-30	202	860	580
150	6”	340	345	280	8-33	240	920	630
175	7”	355	375	310	12-33	270	990	700
200	8”	370	415	345	12-36	300	1050	750
225	9”	390	440	370	12-36	325	1270	850
250	10”	400	470	400	12-36	352	1290	870
300	12”	420	530	460	16-36	412	1550	1120
350	14”	495	600	525	16-39	475	1610	1180
400	16”	580	670	585	16-42	525	1750	1310

注：
1、阀门尺寸图仅作为阀门的示意图形。
2、本样本数据有可能因产品的改进设计或更新发生变化，具体情况销售人员咨询确认。
3、可根据用户要求特殊定制。
