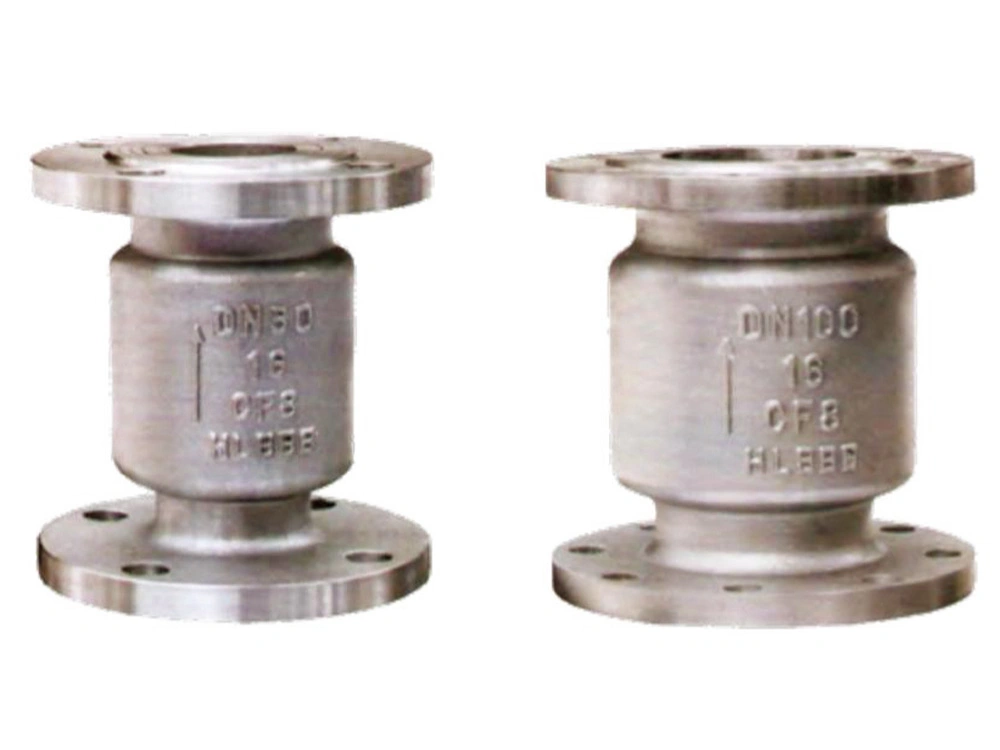

立式止回阀
- 公称通径：32-200mm
- 主要材质：316 CF8M 1.4408 WCB 304 CF8等
- 设计与制造：GB/T12236
- 结构长度：GB/T12221
- 法兰尺寸：JB/T79
- 检验标准：JB/T9092
- 表面处理工艺：酸洗、钝化、抛光（也可根据客户要求）
- 工作温度：≤120℃
- 流体介质：水、蒸气、油、气、酸碱等场合
应用领域
球阀被广泛的应用在石油炼制、化工、造纸、制药、食品、水力、电力、市政、钢铁等行业。
试验压力
| 实验项目 | 壳体试验 | 密封试验 | 气密封试验 | |
| 介质 | 水 | 气 | ||
| 公称压力PN (MPa) | 1.6 | 2.4 | 1.8 | 0.6 |
| 2.5 | 3.8 | 2.8 | ||
| 4.0 | 6.0 | 4.4 | ||
| 6.4 | 9.6 | 7.0 | ||

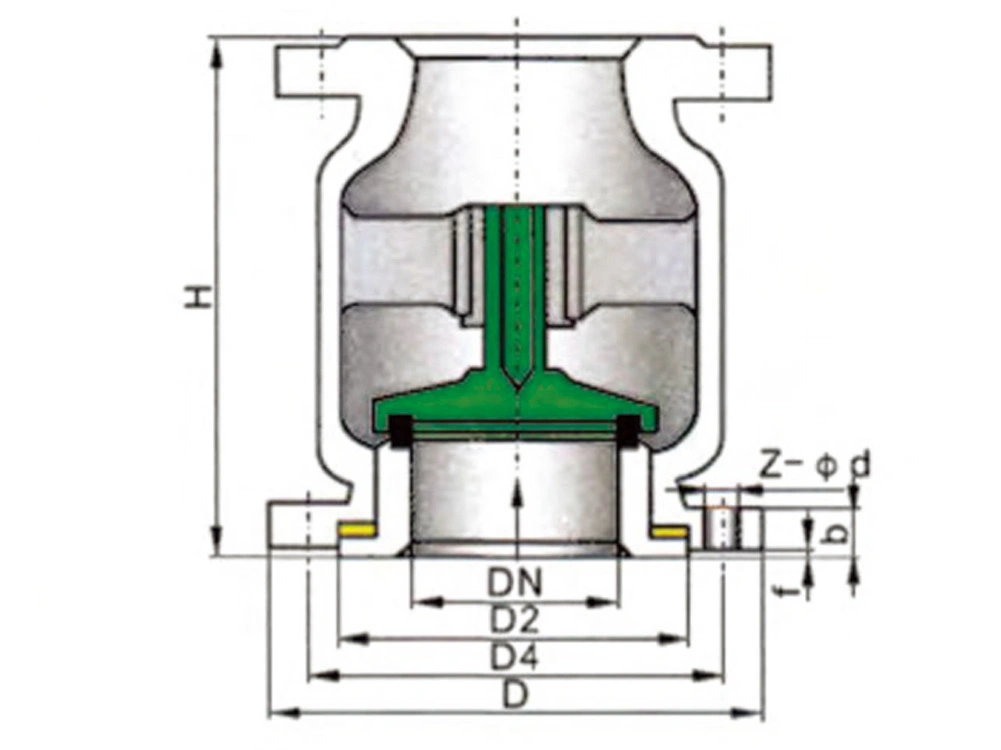

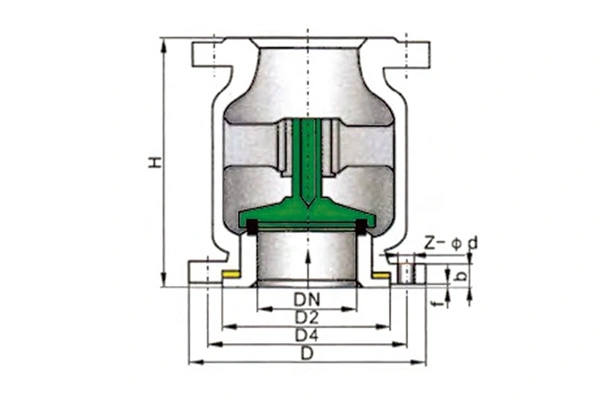

主要外形尺寸和连接尺寸(mm)
| DN | H | D | D1 | D2 | b | f | z-Ød |
| PN1.6MPa | |||||||
| 32 | 145 | 135 | 100 | 78 | 18 | 2 | 4-Ø18 |
| 40 | 160 | 145 | 110 | 85 | 18 | 3 | 4-Ø18 |
| 50 | 170 | 160 | 125 | 100 | 20 | 3 | 4-Ø18 |
| 65 | 180 | 180 | 145 | 120 | 22 | 3 | 4-Ø18 |
| 80 | 200 | 195 | 160 | 135 | 22 | 3 | 8-Ø18 |
| 100 | 220 | 215 | 180 | 155 | 24 | 3 | 8-Ø18 |
| 125 | 270 | 245 | 210 | 185 | 28 | 3 | 8-Ø18 |
| 150 | 300 | 280 | 240 | 210 | 30 | 3 | 8-Ø18 |
| 200 | 390 | 335 | 295 | 265 | 34 | 3 | 12-Ø23 |
| PN2.5MPa | |||||||
| 32 | 150 | 135 | 100 | 78 | 18 | 2 | 4-Ø18 |
| 40 | 160 | 145 | 110 | 85 | 18 | 3 | 4-Ø18 |
| 50 | 170 | 160 | 125 | 100 | 20 | 3 | 4-Ø18 |
| 65 | 175 | 180 | 145 | 120 | 22 | 3 | 8-Ø18 |
| 80 | 200 | 195 | 160 | 135 | 22 | 3 | 8-Ø18 |
| 100 | 215 | 230 | 160 | 160 | 24 | 3 | 8-Ø18 |
| 125 | 275 | 270 | 220 | 188 | 28 | 3 | 8-Ø23 |
| 150 | 295 | 300 | 250 | 218 | 30 | 3 | 8-Ø25 |
| 200 | 380 | 360 | 310 | 278 | 34 | 3 | 12-Ø25 |
主要零部件材料
| 名称 | 材料 | |||
| 阀体/阀盖 | CF8 | CF8M | CF3M | WCB |
| 阀瓣 | CF8 | CF8M | CF3M | WCB |
| 弹簧 | CF8 | CF8M | CF3M | WCB |
