精密铸造和工业阀门

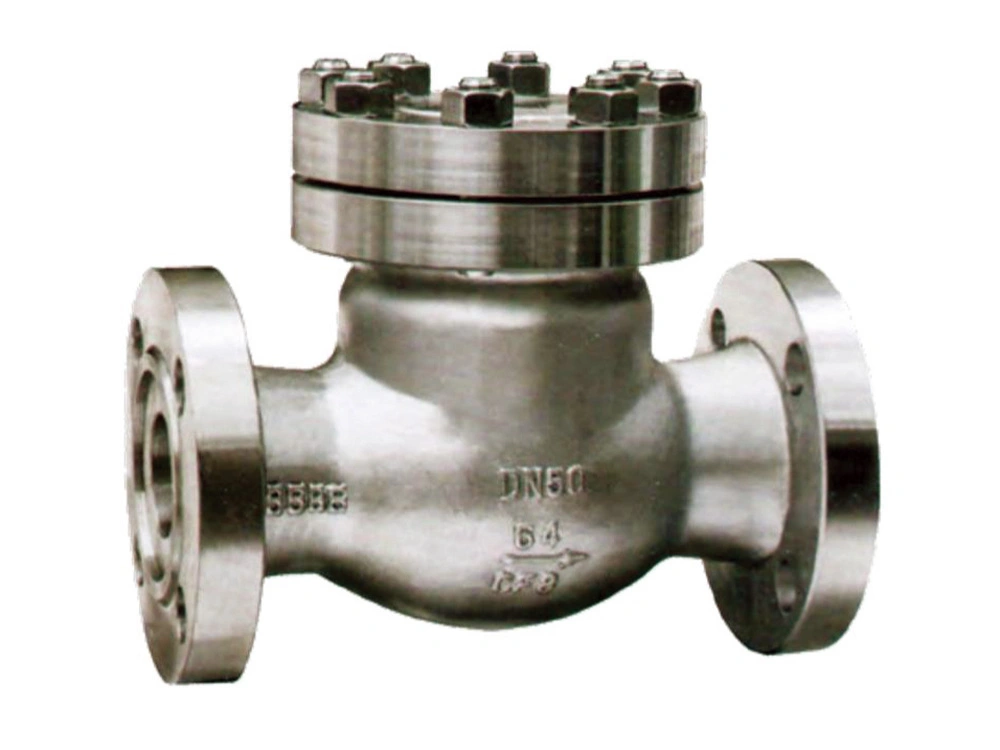

美标旋启式止回阀
- 公称通径：1/2”-24”
- 主要材质：316 CF8M 1.4408 WCB 304 CF8等
- 工作压力：150Lb
- 检验标准：API598
- 表面处理工艺：酸洗、钝化、抛光（也可根据客户要求）
- 工作温度：≤120℃
- 流体介质：水、蒸气、油、气、酸碱等场合
应用领域
球阀被广泛的应用在石油炼制、化工、造纸、制药、食品、水力、电力、市政、钢铁等行业。
执行标准
| 设计 | 材料 |
| 压力温度基准 | ASME B16.3 |
| 结构长度 | ASME B16.10 |
| 法兰尺寸 | ASME B16.5 |
| 检验和测试 | ANSI 598 |
| 主体材料 | A351-CF8;CF8M CF3;CF3M;A216-WCB |

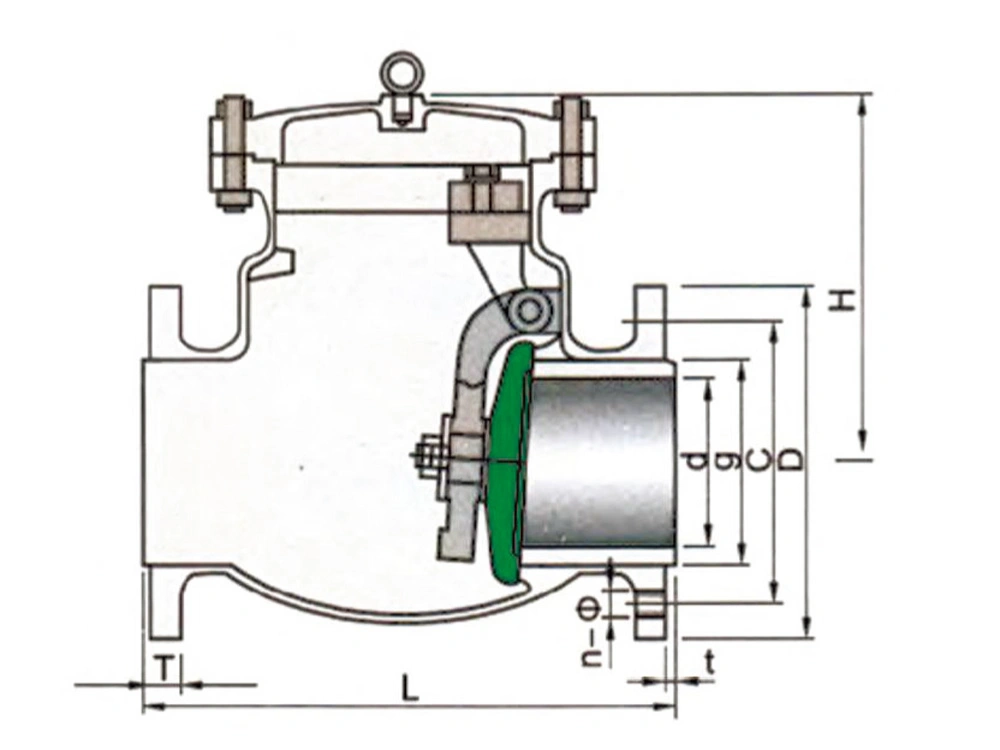

主要外形尺寸和连接尺寸(mm)
| 规格 | 主要外形尺寸和连接尺寸(mm) | ||||||||
| in | d | L | D | C | g | T | t | H | n-Φ |
| 150Lb | |||||||||
| 1/2” | 15 | 108 | 89 | 60.5 | 35 | 12 | 1.6 | - | 4-15 |
| 3/4” | 20 | 117 | 98 | 70 | 43 | 12 | 1.6 | - | 4-15 |
| 1” | 25 | 127 | 108 | 79.5 | 51 | 12 | 1.6 | - | 4-15 |
| 1-1/4” | 32 | 140 | 117 | 89 | 64 | 13 | 1.6 | - | 4-15 |
| 1-1/2” | 40 | 165 | 127 | 98.5 | 73 | 15 | 1.6 | - | 4-15 |
| 2” | 50 | 203 | 152 | 120.5 | 92 | 16 | 1.6 | 161 | 4-19 |
| 2-1/2” | 65 | 216 | 178 | 139.5 | 105 | 18 | 1.6 | 180 | 4-19 |
| 3” | 80 | 241 | 190 | 152.5 | 127 | 19 | 1.6 | 190 | 4-19 |
| 4” | 100 | 292 | 229 | 190.5 | 157 | 24 | 1.6 | 203 | 8-19 |
| 5” | 125 | 356 | 254 | 216 | 186 | 24 | 1.6 | 229 | 8-22 |
| 6” | 150 | 406 | 279 | 241.5 | 216 | 26 | 1.6 | 257 | 8-22 |
| 8” | 200 | 495 | 343 | 298.5 | 270 | 29 | 1.6 | 292 | 8-22 |
| 10” | 250 | 622 | 406 | 362 | 324 | 31 | 1.6 | 355 | 12-25 |
| 12” | 300 | 698 | 483 | 432 | 381 | 32 | 1.6 | 396 | 12-25 |
| 14” | 350 | 787 | 533 | 476 | 413 | 35 | 1.6 | 445 | 12-29 |
| 16” | 400 | 914 | 597 | 540 | 470 | 37 | 1.6 | 490 | 16-29 |
| 18” | 450 | 978 | 635 | 578 | 533 | 40 | 1.6 | 520 | 16-32 |
| 20” | 500 | 978 | 698 | 635 | 584 | 43 | 1.6 | 546 | 20-32 |
| 24” | 600 | 1295 | 813 | 749.3 | 692 | 49 | 1.6 | 880 | 20-35 |
主要构件材料
| NO. | 部件 | 材料 |
| 1 | 阀体 | A351-CF8M |
| 2 | 阀瓣 | A351-CF8M |
| 3 | 螺母 | A194-2H |
| 4 | 垫片 | SS304 |
| 5 | 摇杆 | A351-CF8M |
| 6 | 销轴 | SS316 |
| 7 | 中法兰螺母 | A194-2H |
| 8 | 大薄片 | PTFE+304 |
| 9 | 阀盖 | A351-CF8M |
| 10 | 铭牌 | Aluminum |
| 11 | 中法兰螺杆 | A193-B8 |
| 12 | 垫片 | 聚四氟乙烯+304 |
