止回阀
请求报价
型号： GB

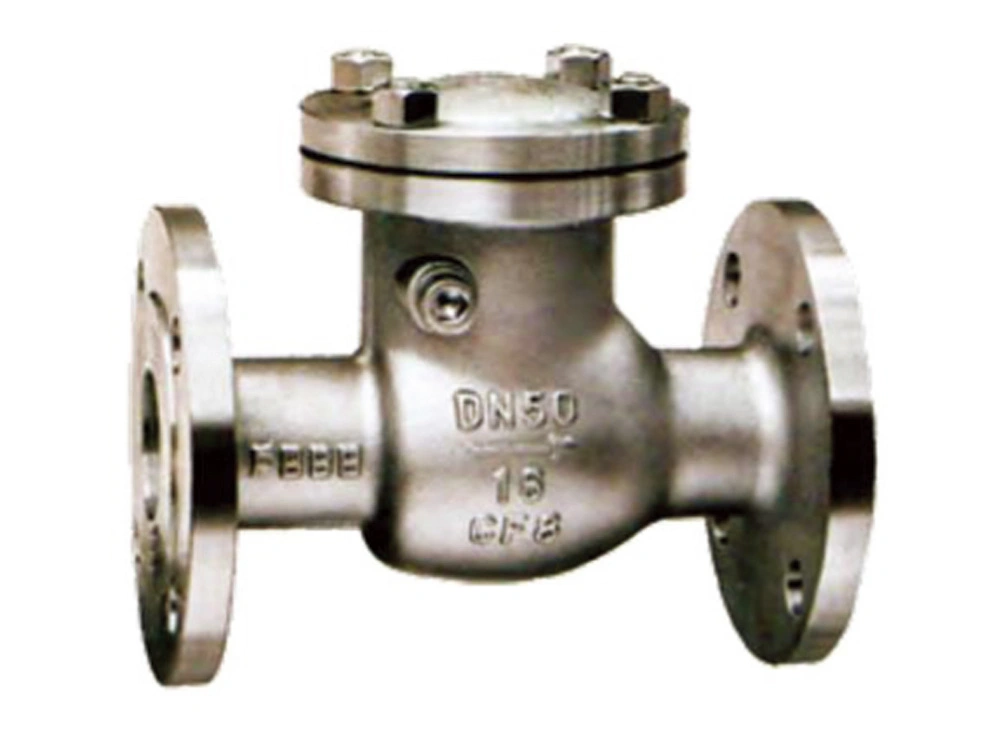

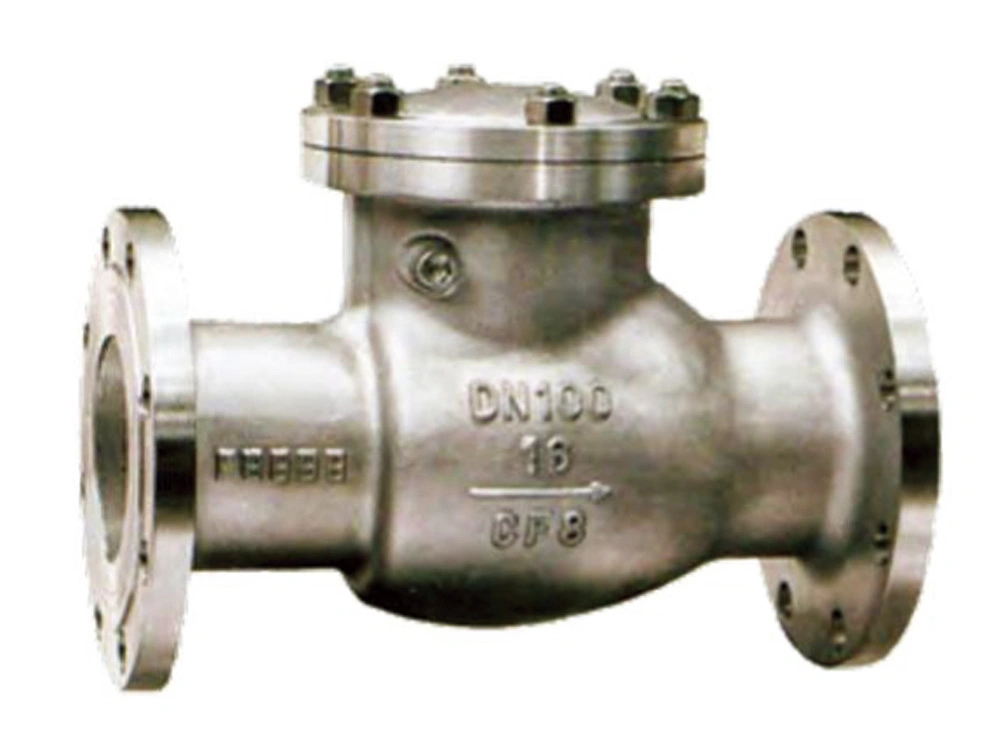

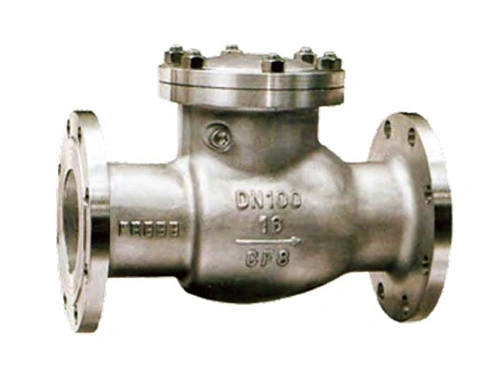

国标旋启式止回阀

  • 公称通径：15-500mm
  • 主要材质：316 CF8M 1.4408 WCB 304 CF8等
  • 设计与制造：GB/T12236
  • 结构长度：GB/T12221
  • 法兰尺寸：JB/T79
  • 检验标准：JB/T9092
  • 表面处理工艺：酸洗、钝化、抛光（也可根据客户要求）
  • 工作温度：≤120℃
  • 流体介质：水、蒸气、油、气、酸碱等场合
应用领域

球阀被广泛的应用在石油炼制、化工、造纸、制药、食品、水力、电力、市政、钢铁等行业。

主要零部件材料
名称 材料
阀体 阀盖 CF8 CF8M CF3M WCB
阀瓣 Cf8 CF8M CF3M WCB
垫片 PTFE/石墨
螺栓 不锈钢 35CrMoA
螺母 不锈钢 45,35CrMoA
试验压力
DN 上法兰 下法兰 密封座
D1 D2 D3 D4 D5 D6
25 115 85 135 100 70 40
32 135 100 145 110 75 55
40 145 110 160 125 100 65
50 165 125 180 145 85 70
65 180 145 195 160 135 90
80 195 160 215 180 155 130
100 215 180 245 210 195 135
125 245 210 280 245 180 1445
150 280 240 335 295 210 185
200 335 295 405 355 - -

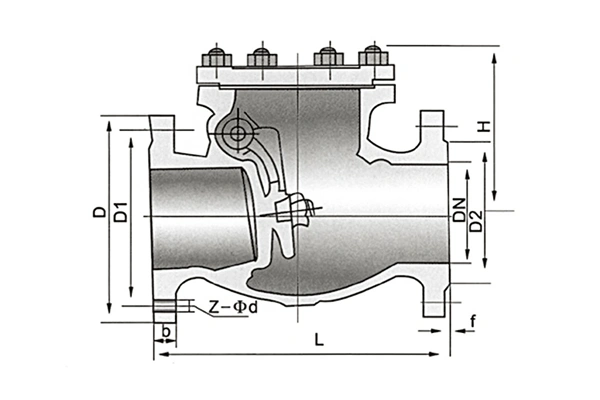

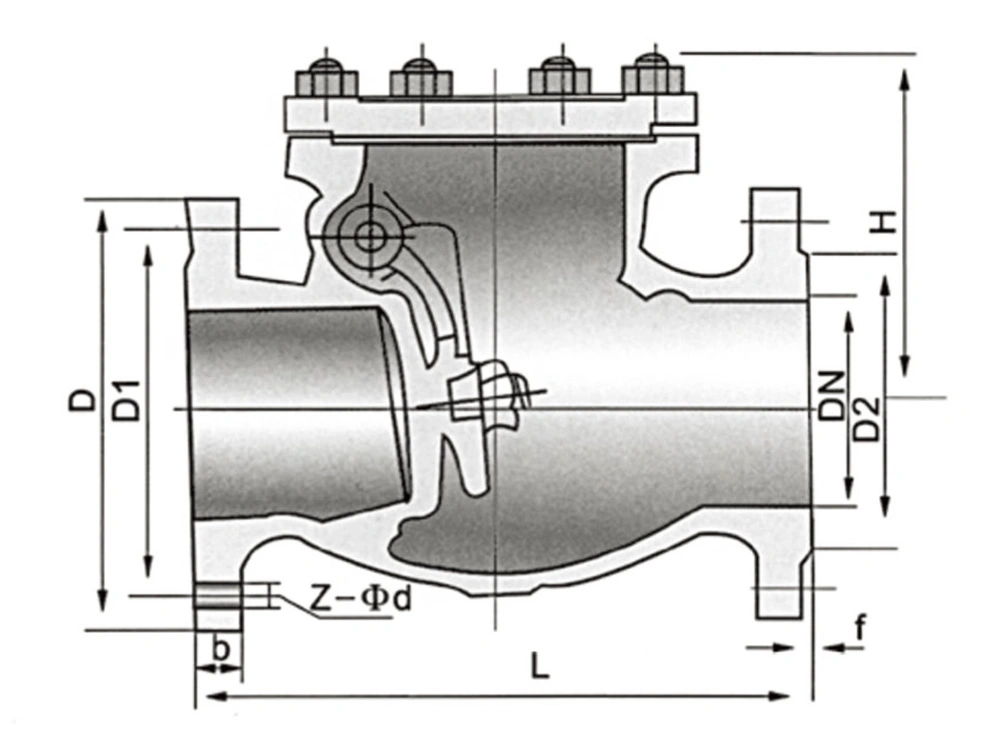

主要外形尺寸和连接尺寸(mm)
公称通径DN 尺寸(mm)
L D D1 D2 b z-Φd H
H44W-16P(R)
15 130 95 65 45 14 4-Φ14 95
20 150 105 75 55 14 4-Φ14 105
25 160 115 85 65 16 4-Φ14 115
32 180 135 100 78 16 4-Φ18 135
40 200 145 110 85 16 4-Φ18 140
50 230 160 125 100 16 4-Φ18 148
65 290 180 145 120 18 4-Φ18 160
80 310 195 160 135 20 8-Φ18 172
100 350 215 180 155 20 8-Φ18 178
125 400 245 210 185 22 8-Φ18 250
150 480 280 240 210 24 8-Φ18 255
200 550 335 295 265 26 12-Φ23 295
250 650 405 355 320 26 12-Φ25 442
300 750 460 410 375 30 12-Φ25 450
350 850 520 470 435 34 16-Φ25 540
400 950 580 525 485 36 16-Φ30 555
500 1150 705 650 608 44 16-Φ34 650
