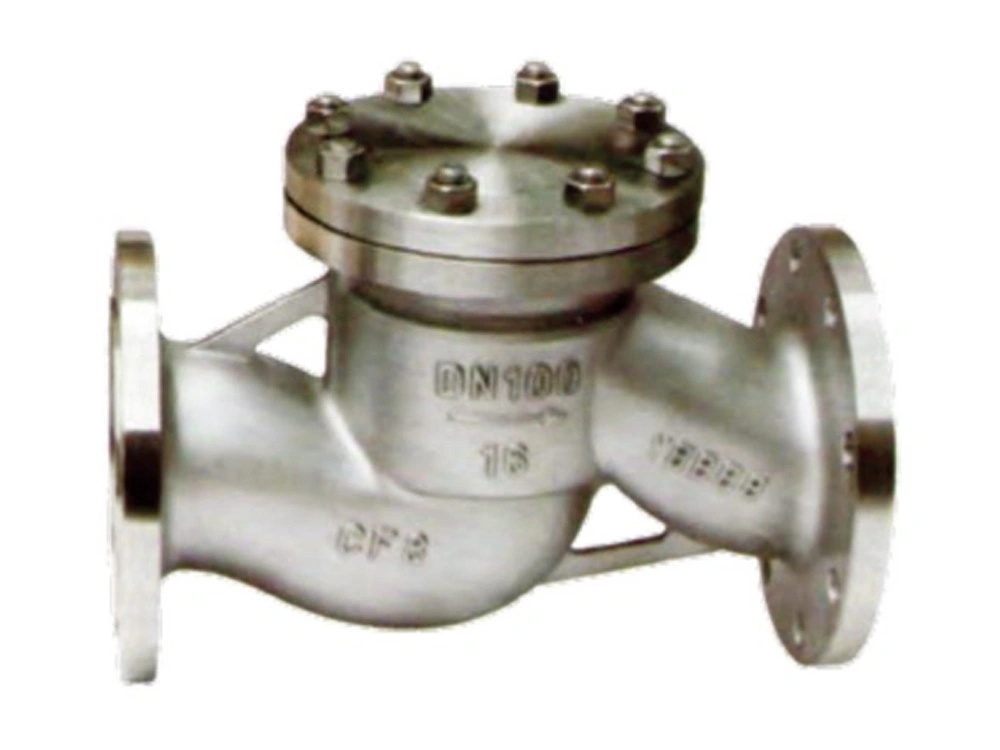

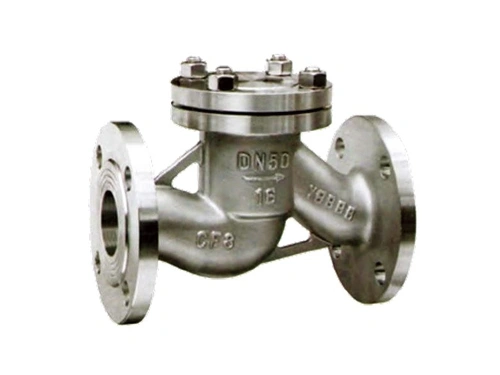

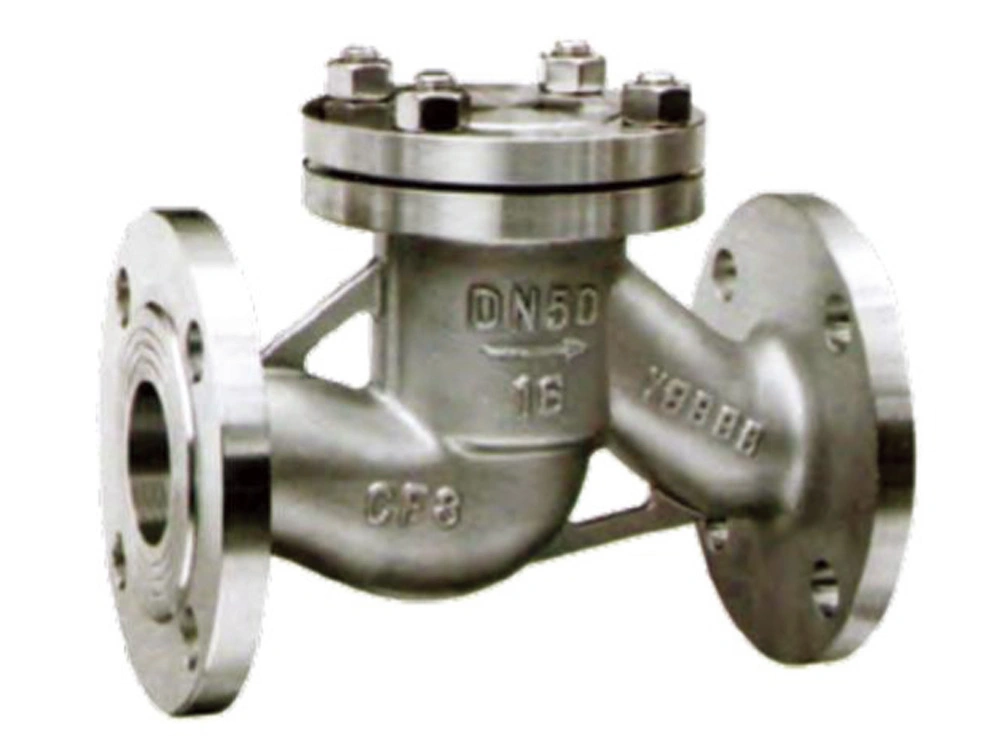

升降式止回阀
- 公称通径：15-200mm
- 主要材质：316 CF8M 1.4408 WCB 304 CF8等
- 设计与制造：GB/T12236
- 结构长度：GB/T12221
- 法兰尺寸：JB/T79
- 检验标准：JB/T9092
- 工作温度：≤120℃
- 流体介质：水、蒸气、油、气、酸碱等场合
应用领域
球阀被广泛的应用在石油炼制、化工、造纸、制药、食品、水力、电力、市政、钢铁等行业。
试验压力
| 实验项目 | 壳体试验 | 密封试验 | 气密封试验 | |
| 介质 | 水 | 气 | ||
| 公称压力 | 1.6 | 2.4 | 1.8 | 0.6 |
| 2.5 | 3.8 | 2.8 | ||
| 4.0 | 6.0 | 4.4 | ||
| 6.4 | 9.6 | 7.0 | ||

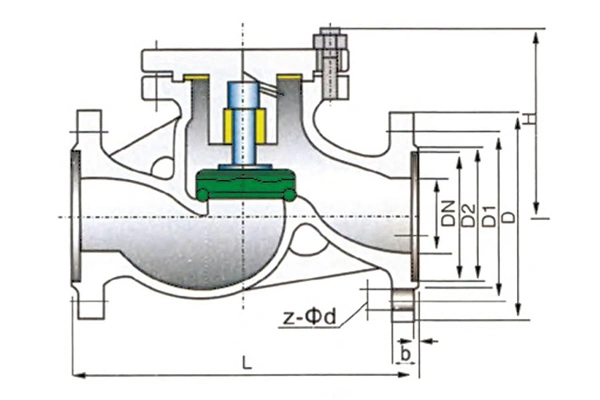

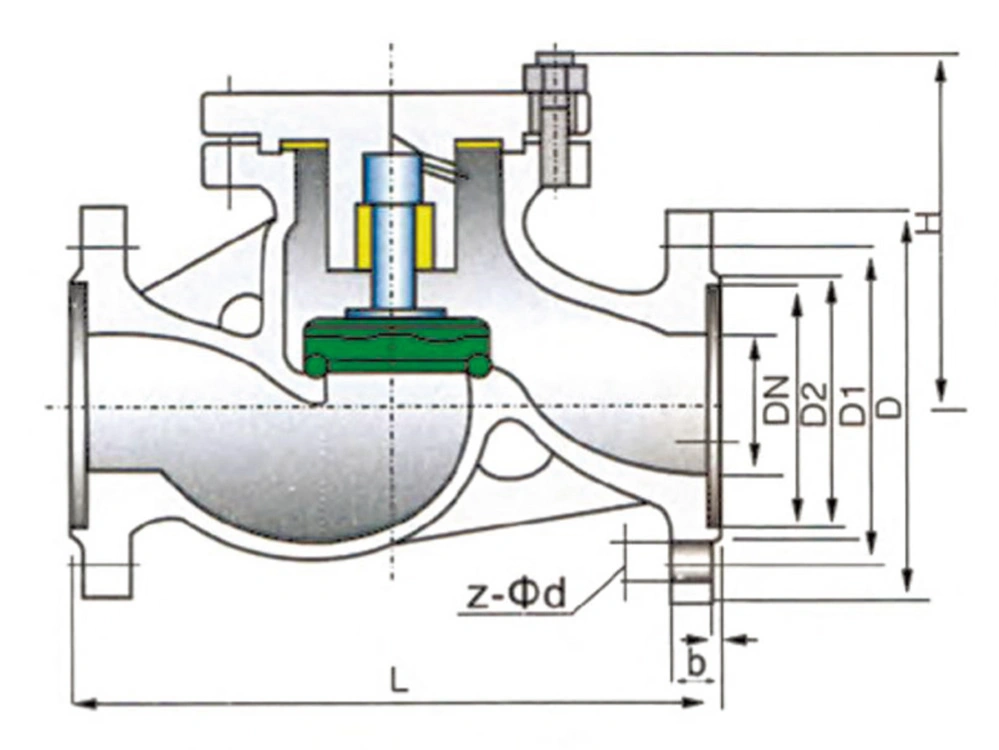

主要外形尺寸和连接尺寸(mm)
| 公称通径DN | 尺寸(mm) | ||||||
| L | D | D1 | D2 | H | b | z-Φd | |
| H41W-16P(R) | |||||||
| 15 | 130 | 95 | 65 | 45 | 77 | 14 | 4-Φ14 |
| 20 | 150 | 105 | 75 | 55 | 77 | 14 | 4-Φ14 |
| 25 | 160 | 115 | 85 | 65 | 80 | 16 | 4-Φ14 |
| 32 | 180 | 135 | 100 | 78 | 85 | 16 | 4-Φ18 |
| 40 | 200 | 145 | 110 | 85 | 95 | 16 | 4-Φ18 |
| 50 | 230 | 160 | 125 | 100 | 105 | 16 | 4-Φ18 |
| 65 | 290 | 180 | 145 | 120 | 120 | 18 | 4-Φ18 |
| 80 | 310 | 195 | 160 | 135 | 130 | 20 | 8-Φ18 |
| 100 | 350 | 215 | 180 | 155 | 140 | 20 | 8-Φ18 |
| 125 | 400 | 245 | 210 | 185 | 155 | 22 | 8-Φ18 |
| 150 | 480 | 280 | 240 | 210 | 180 | 24 | 8-Φ23 |
| 200 | 600 | 335 | 295 | 265 | 215 | 26 | 12-Φ23 |
| H41W-25P(R) | |||||||
| 40 | 200 | 145 | 110 | 85 | 95 | 18 | 4-Φ18 |
| 50 | 230 | 160 | 125 | 100 | 105 | 20 | 4-Φ18 |
| 65 | 290 | 180 | 145 | 120 | 120 | 22 | 8-Φ18 |
| 80 | 310 | 195 | 160 | 135 | 130 | 22 | 8-Φ18 |
| 100 | 350 | 230 | 190 | 160 | 140 | 24 | 8-Φ23 |
| 125 | 400 | 270 | 220 | 188 | 155 | 28 | 8-Φ25 |
| 150 | 480 | 300 | 250 | 218 | 180 | 30 | 8-Φ25 |
主要零部件材料
| 名称 | 材料 | |||
| 阀体/阀盖 | CF8 | CF8M | CF3M | WCB |
| 阀瓣 | CF8 | CF8M | CF3M | WCB |
| 垫片 | 聚四氟乙烯/石墨 | |||
| 螺栓 | 不锈钢 | 35CrMoA | ||
| 螺母 | 不锈钢 | 45,35CrMoA | ||
