型号： V-3MB

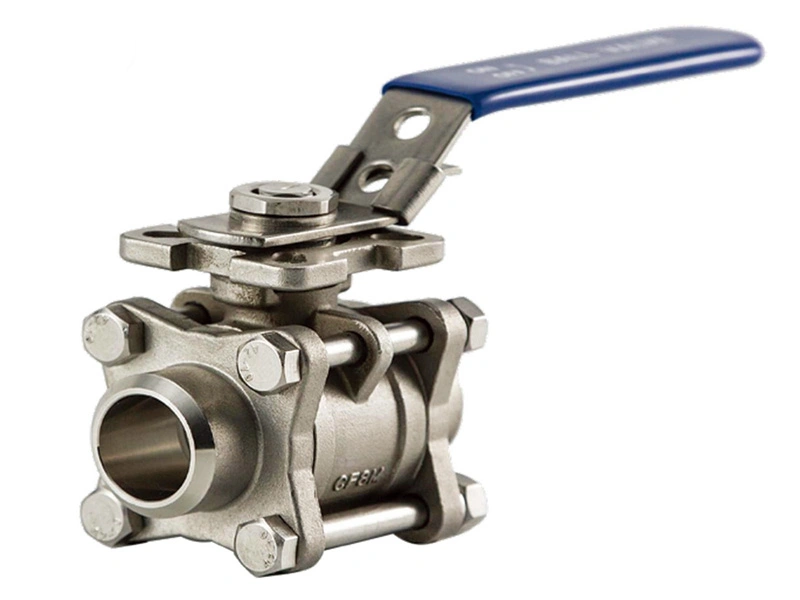

三片式对焊球阀（高平台）
- 公称通径: 1/4"-4"
- 连接标准：对焊
- 主要材质：316 CF8M 1.4408 WCB 304 CF8等
- 压力：1000PSI WOG
- 检验标准：API598
- 表面处理工艺：酸洗、钝化、抛光（也可根据客户要求）
- 工作温度：≤120℃
- 流体介质：水、蒸气、油、气、酸碱等场合
应用领域
球阀被广泛的应用在石油炼制、化工、造纸、制药、食品、水力、电力、市政、钢铁等行业。
主要外形尺寸和连接尺寸 (mm)
| NPS | Φd | L | LI | H | B | ISO5211 |
| 1/4" | 11 | 47.6 | 112 | 61 | 11 | F03-F04 |
| 3/8" | 12.7 | 47.6 | 112 | 61 | 11 | F03-F04 |
| 1/2" | 15 | 55 | 112 | 62 | 12 | F03 |
| 3/4" | 20 | 73.6 | 138 | 70 | 11 | F03-F04 |
| 1" | 25 | 81 | 138 | 74 | 11 | F03-F04 |
| 1-1/4" | 32 | 91 | 160 | 86 | 15 | F04-F05 |
| 1-1/2" | 40 | 103 | 205 | 92 | 15 | F04-F05 |
| 2" | 50 | 120 | 205 | 99 | 15 | F05-F07 |
| 2-1/2" | 65 | 155 | 252 | 147 | 20 | F05-F07 |
| 3" | 80 | 182 | 252 | 158 | 20 | F07-F10 |
| 4" | 100 | 228.4 | 324 | 172 | 20 | F07-F10 |

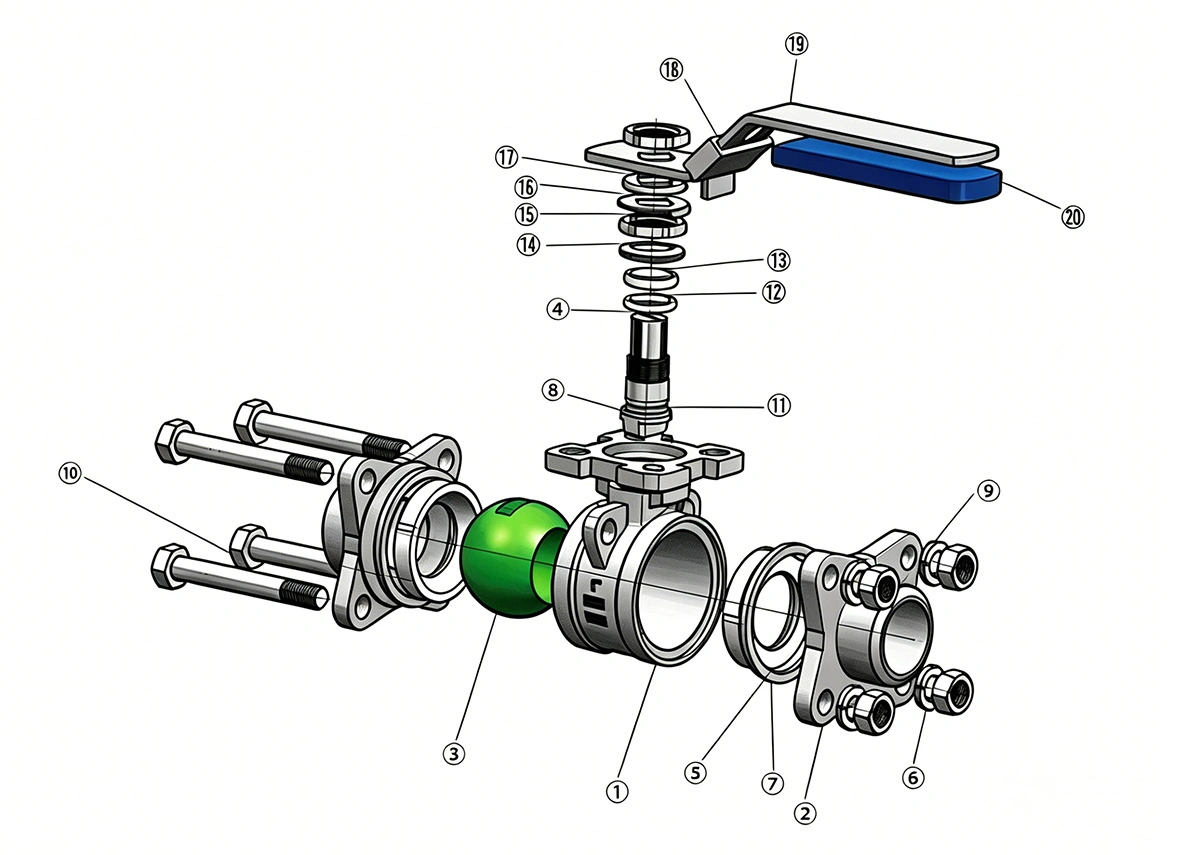

主要零部件
| 序号 | 图号 | 名称 | 材质 | 数量 |
| 1 | V3M-0001 | 阀体 | CF8M | 1 |
| 2 | V3MB-0002 | 阀盖 | CF8M | 2 |
| 3 | V3M-0003 | 球体 | CF8M | 1 |
| 4 | V3M-0004 | 阀杆 | 316 | 1 |
| 5 | V3M-0005 | 阀座 | 3% 玻纤填充聚四氟乙烯（PTFE+3% GF） | 2 |
| 6 | V3M-0006 | 推力垫圈 | 15% 石墨填充聚四氟乙烯（PTFE+15% Graphite） | 1 |
| 7 | V3M-0007 | 密封垫片 | 15% 石墨填充聚四氟乙烯（PTFE+15% Graphite） | 2 |
| 8 | V3M-0008 | 螺栓 | 304 | 4 |
| 9 | V3M-0009 | 螺母 | 304 | 4 |
| 10 | V3M-0010 | 弹簧垫圈 | 304 | 4 |
| 11 | V3M-0011 | O 型密封圈 | 氟橡胶 | 1 |
| 12 | V3M-0012 | 阀杆填料 | 聚四氟乙烯（PTFE） | 1 |
| 13 | V3M-0013 | 填料压盖 | 304 | 1 |
| 14 | V3M-0014 | 蝶形垫圈 | 304 | 2 |
| 15 | V3M-0015 | 螺母 | 304 | 2 |
| 16 | V3M-0016 | 垫圈 | 304 | 1 |
| 17 | V3M-0017 | 止动垫圈 | 304 | 1 |
| 18 | V3M-0018 | 平垫圈 | 304 | 1 |
| 19 | V3M-0019 | 手柄 | 304 | 1 |
| 20 | V3M-0020 | 手柄护套 | 橡胶 | 1 |
