精密铸造和工业阀门

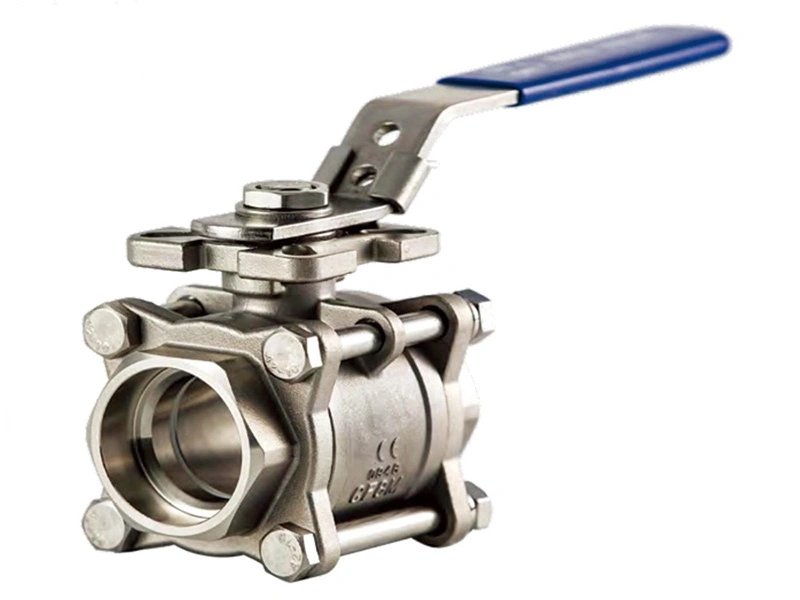

型号： V-3MS
三片式承插焊球阀（高平台）
- 公称通径: 1/4"-4"
- 连接标准：承插焊
- 主要材质：316 CF8M 1.4408 WCB 304 CF8等
- 压力：1000PSI WOG
- 检验标准：API598
- 表面处理工艺：酸洗、钝化、抛光（也可根据客户要求）
- 工作温度：≤120℃
- 流体介质：水、蒸气、油、气、酸碱等场合
应用领域
球阀被广泛的应用在石油炼制、化工、造纸、制药、食品、水力、电力、市政、钢铁等行业。
主要外形尺寸和连接尺寸 (mm)
| NPS | Ød | L | LI | H | B | ØS | L2 | ISO 5211 |
| 1/4" | 11 | 47.6 | 112 | 61 | 11 | 14.2 | 10 | F03 |
| 3/8" | 12.7 | 47.6 | 112 | 61 | 11 | 17.6 | 10 | F03 |
| 1/2" | 15 | 55 | 112 | 62 | 12 | 21.7 | 10 | F03-F04 |
| 3/4" | 20 | 73.6 | 138 | 70 | 11 | 27.1 | 14 | F04-F05 |
| 1" | 25 | 81 | 138 | 74 | 11 | 33.8 | 14 | F04-F05 |
| 1 1/4" | 32 | 91 | 160 | 86 | 15 | 42.6 | 15 | F05-F07 |
| 1 1/2" | 40 | 103 | 205 | 92 | 15 | 48.8 | 15 | F05-F07 |
| 2" | 50 | 120 | 205 | 99 | 15 | 61.1 | 19 | F05-F07 |
| 2 1/2" | 65 | 155 | 252 | 147 | 20 | 73.8 | 21 | F07-F10 |
| 3" | 80 | 182 | 252 | 158 | 20 | 89.8 | 24 | F07-F10 |
| 4" | 100 | 218.4 | 324 | 172 | 20 | 115.5 | 35 | F07-F10 |

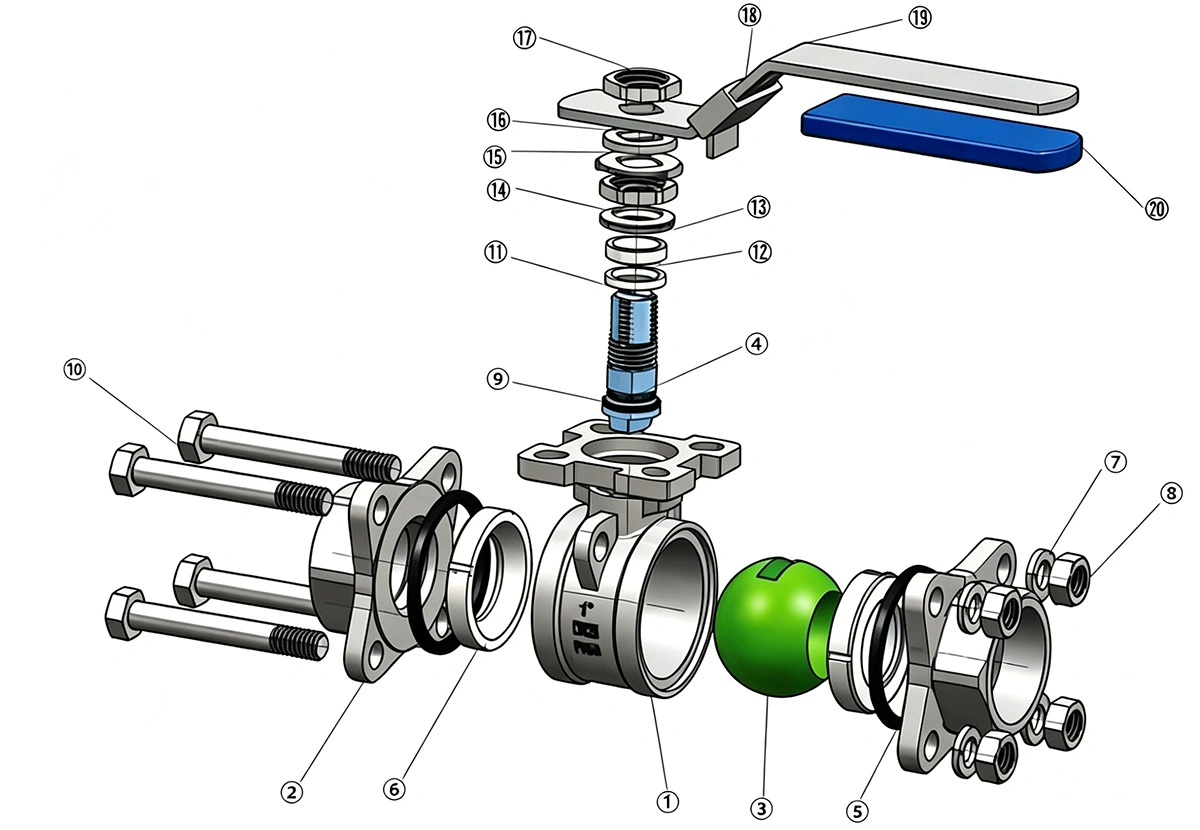

主要零部件
| 序号 | 图号 | 名称 | 材质 | 数量 |
| 1 | V3M-0001 | 阀体 | CF8M | 1 |
| 2 | V3MS-0002 | 阀盖 | CF8M | 2 |
| 3 | V3M-0003 | 球体 | CF8M | 1 |
| 4 | V3M-0004 | 阀杆 | 316 | 1 |
| 5 | V3M-0005 | 阀座 | PTFE+3%GF | 2 |
| 6 | V3M-0006 | 聚四氟乙烯+3%玻纤 | 1 | |
| 7 | V3M-0007 | 推力垫圈 | PTFE+15% | 4 |
| 8 | V3M-0008 | 聚四氟乙烯+15%石墨 | 4 | |
| 9 | V3M-0009 | 弹簧垫圈 | 304 | 2 |
| 10 | V3M-0010 | 螺母 | 304 | 4 |
| 11 | V3M-0011 | 密封垫片 | PTFE+15% | 1 |
| 12 | V3M-0012 | 聚四氟乙烯+15%石墨 | 1 | |
| 13 | V3M-0013 | 螺栓 | 304 | 1 |
| 14 | V3M-0014 | O 型密封圈 | 氟橡胶 | 2 |
| 15 | V3M-0015 | 阀杆填料 | 聚四氟乙烯（PTFE） | 1 |
| 16 | V3M-0016 | 填料压盖 | 304 | 1 |
| 17 | V3M-0017 | 蝶形垫圈 | 301 | 1 |
| 18 | V3M-0018 | 锁紧垫圈 | 304 | 1 |
| 19 | V3M-0019 | 方形垫圈 | 304 | 2 |
| 20 | V3M-0020 | 螺母 | 304 | 1 |
