精密铸造和工业阀门
型号： Q71F

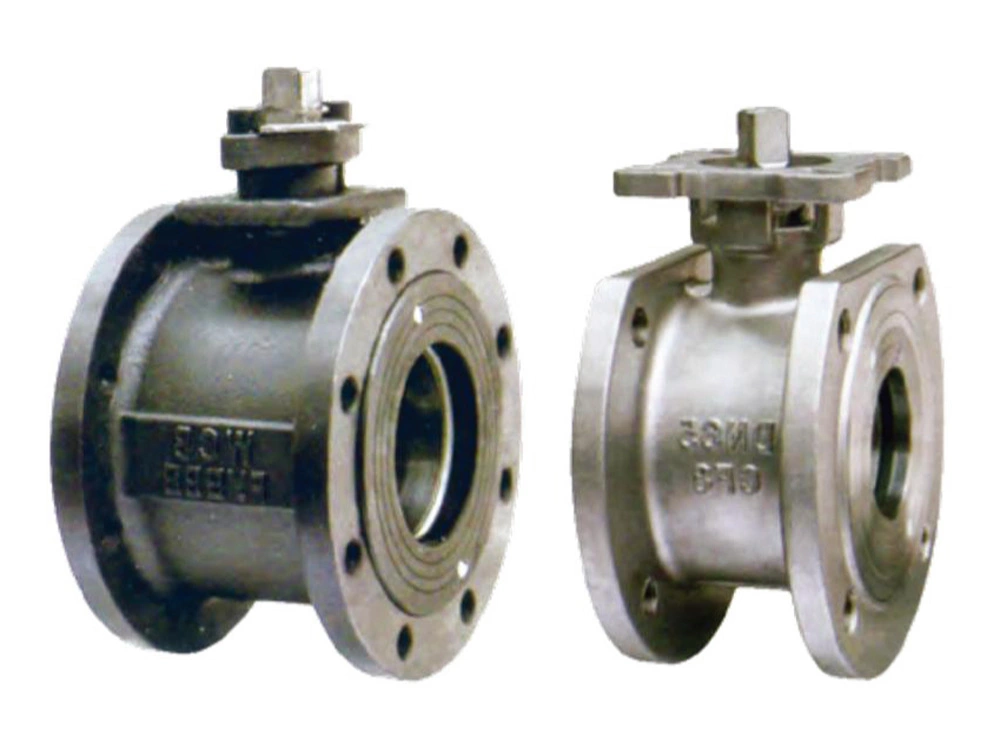

薄型不锈钢球阀
- 公称通径：15-200mm
- 主要材质：316 CF8M 1.4408 WCB 304 CF8等
- 设计与制造：GB/T 12237
- 结构长度：GB/T12221
- 法兰尺寸：JB/T79
- 检验标准：JB/T9092
- 表面处理工艺：酸洗、钝化、抛光（也可根据客户要求）
- 工作温度：≤120℃
- 流体介质：水、蒸气、油、气、酸碱等场合
应用领域
球阀被广泛的应用在石油炼制、化工、造纸、制药、食品、水力、电力、市政、钢铁等行业。
主要性能参数
| 型号 | PN | 工作压力 MPa | 适用温度 | 适用介质 | 材料 | ||||
| 阀门 阀盖 | 阀杆 | 球体 | 密封圈 | 填料 | |||||
| Q71F-16P | 16 | 1.6 | 聚四氟乙烯≤150 对位聚苯≤250 | 硝酸类 | CFB/304 | 304 | 304 | 聚四氟乙烯、 对位聚苯 | 聚四氟乙烯 柔性石墨 |
| Q71F-25P | 25 | 2.5 | 硝酸类 | CFB/304 | 304 | 304 | |||
| Q71F-16R | 16 | 1.6 | 硝酸类 | CF3M/316L | 316L | 316L | |||
| Q71F-25R | 25 | 2.5 | 硝酸类 | CF3M/316L | 316L | 316L | |||
| Q71F-16Ti | 16 | 1.6 | 氧化腐蚀性 介质 | ZTA2/TA2 | TC4 | TA2 | |||
| Q71F-25Ti | 25 | 2.5 | 氧化腐蚀性 介质 | ZTA2/TA2 | TC4 | TA2 | |||

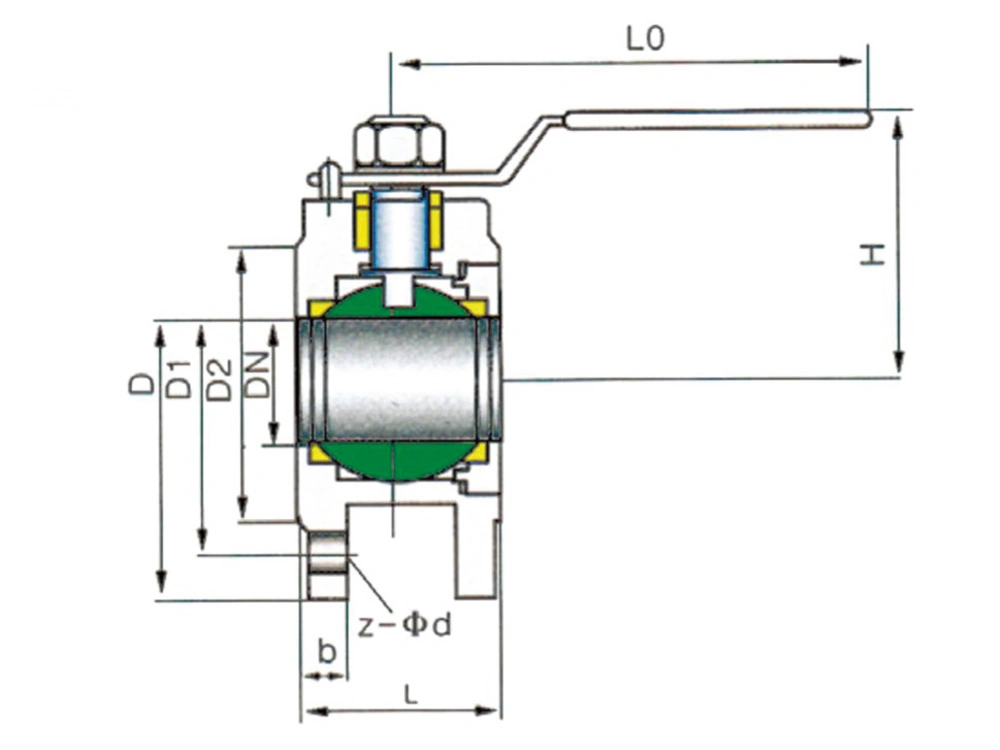

主要外形尺寸和连接尺寸 (mm)
| 公称通径 | L | D | D1 | D2 | b | Z-Ød | H |
| PN1.6 MPa | |||||||
| 15 | 35 | 95 | 65 | 45 | 4-Ø12 | 80 | |
| 20 | 38 | 105 | 75 | 55 | 4-Ø12 | 85 | |
| 25 | 45 | 115 | 85 | 65 | 14 | 4-Ø12 | 95 |
| 32 | 50 | 135 | 100 | 78 | 18 | 4-Ø16 | 100 |
| 40 | 60 | 145 | 110 | 85 | 18 | 4-Ø16 | 105 |
| 50 | 70 | 160 | 125 | 100 | 18 | 4-Ø16 | 115 |
| 65 | 95 | 180 | 145 | 120 | 18 | 4-Ø16 | 130 |
| 80 | 118 | 195 | 160 | 135 | 20 | 8-Ø16 | 145 |
| 100 | 140 | 215 | 180 | 155 | 20 | 8-Ø16 | 175 |
| 125 | 200 | 245 | 210 | 185 | 22 | 8-Ø16 | 190 |
| 150 | 225 | 280 | 240 | 210 | 22 | 8-Ø20 | 220 |
| 200 | 275 | 335 | 295 | 265 | 24 | 8-Ø20 | 260 |
