精密铸造和工业阀门
型号： V2

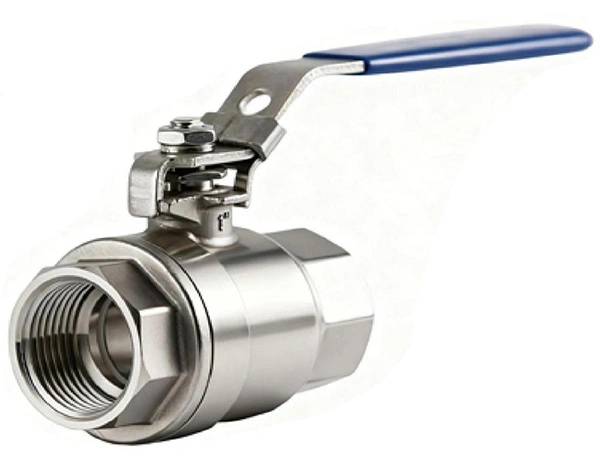

两片式内螺纹球阀
- 公称通径：1/4"-4"
- 螺纹连接标准：ANSI B2.1 BS 21,DIN259/2999 JIS 130202/130203
- 主要材质：316， CF8M， 1.4408， WCB， 304， CF8等
- 压力：1000PSI WOG
- 检验标准：API598
- 表面处理工艺：酸洗、钝化、抛光（也可根据客户要求）
- 工作温度：≤120℃
- 流体介质：水、蒸气、油、气、酸碱等场合
应用领域
球阀被广泛的应用在石油炼制、化工、造纸、制药、食品、水力、电力、市政、钢铁等行业。
主要外形尺寸和连接尺寸(mm)
| NPS | DN | Фd | L | LO | H |
| 1/4" | 8 | 11.6 | 46.8 | 105 | 44 |
| 3/8" | 10 | 11.6 | 48.5 | 105 | 44 |
| 3/4" | 20 | 20 | 65.7 | 128 | 61 |
| 1" | 25 | 25 | 77 | 128 | 62 |
| 1-1/4" | 32 | 32 | 90 | 158 | 79 |
| 1-1/2" | 40 | 38 | 98 | 158 | 86 |
| 2" | 50 | 50 | 121 | 194 | 90 |
| 2-1/2" | 65 | 65 | 145 | 248 | 118 |
| 3" | 80 | 76 | 166 | 248 | 126 |
| 4" | 100 | 94 | 214 | 330 | 176 |

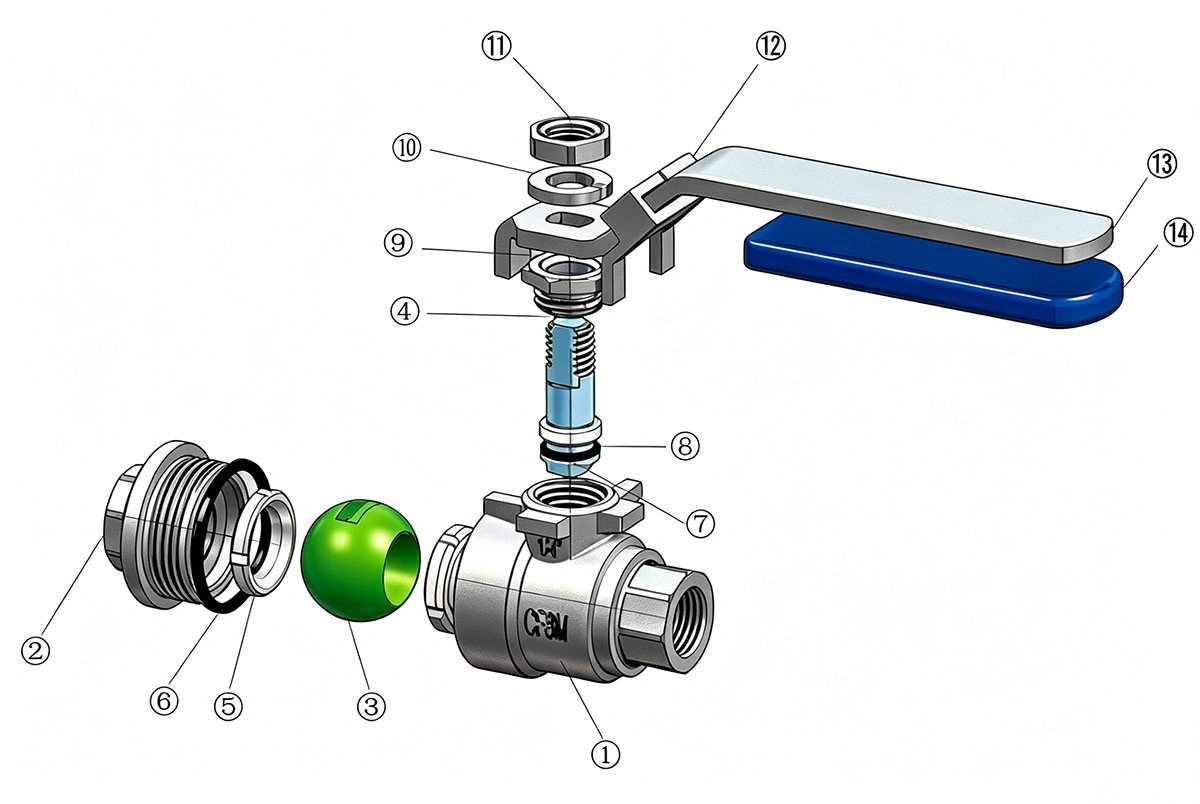

主要零部件
| 序号 | 图号 | 名称 | 材质 | 数量 |
| 1 | V2-0001 | 阀体 | CF8M | 1 |
| 2 | V2-0002 | 阀盖 | CF8M | 1 |
| 3 | V2-0003 | 球体 | CF8M | 1 |
| 4 | V2-0004 | 阀杆 | 316 | 1 |
| 5 | V2-0005 | 阀座 | 填充 3% 玻纤聚四氟乙烯 | 2 |
| 6 | V2-0006 | （填充 3% 玻纤聚四氟乙烯） | 1 | |
| 7 | V2-0007 | 垫片 | 聚四氟乙烯（PTFE） | 1 |
| 8 | V2-0008 | 推力垫圈 | 聚四氟乙烯（PTFE） | 2 |
| 9 | V2-0009 | 阀杆填料 | 聚四氟乙烯（PTFE） | 1 |
| 10 | V2-0010 | 填料压盖 | 304 | 1 |
| 11 | V2-0011 | 弹簧垫圈 | 304 | 1 |
| 12 | V2-0012 | 螺母 | 304 | 1 |
| 13 | V2-0013 | 限位块 | 304 | 1 |
| 14 | V2-0014 | 手柄 | 304 | 1 |
