型号： V-2W

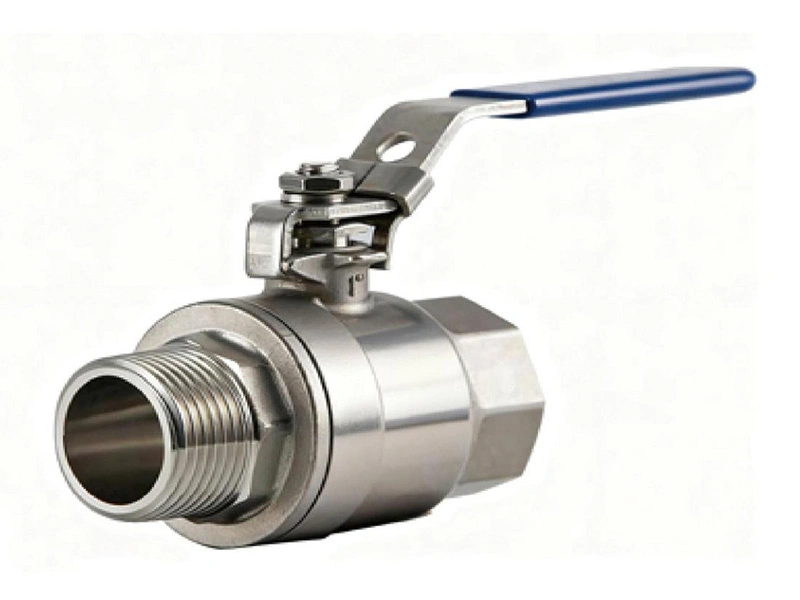

两片式内外螺纹球阀
- 公称通径：1/4"-2"
- 螺纹连接标准：ANSI B2.1 BS 21,DIN259/2999 JIS 130202/130203
- 主要材质：316 CF8M 1.4408 WCB 304 CF8等
- 压力：1000PSI WOG
- 检验标准：API598
- 表面处理工艺：酸洗、钝化、抛光（也可根据客户要求）
- 工作温度：≤120℃
- 流体介质：水、蒸气、油、气、酸碱等场合
应用领域
球阀被广泛的应用在石油炼制、化工、造纸、制药、食品、水力、电力、市政、钢铁等行业。
主要外形尺寸和连接尺寸 (mm)
| NPS | Φd | L | LO | H |
| 1/4" | 10.8 | 56.5 | 103 | 43.5 |
| 3/8" | 11.6 | 58.2 | 103 | 43.5 |
| 1/2" | 15 | 69 | 103 | 49 |
| 3/4" | 20 | 77.7 | 126 | 59.4 |
| 1" | 25 | 90.5 | 126 | 63 |
| 1-1/4" | 32 | 105.5 | 154 | 80 |
| 1-1/2" | 38 | 114.2 | 154 | 84 |
| 2" | 50 | 139.5 | 192 | 94 |

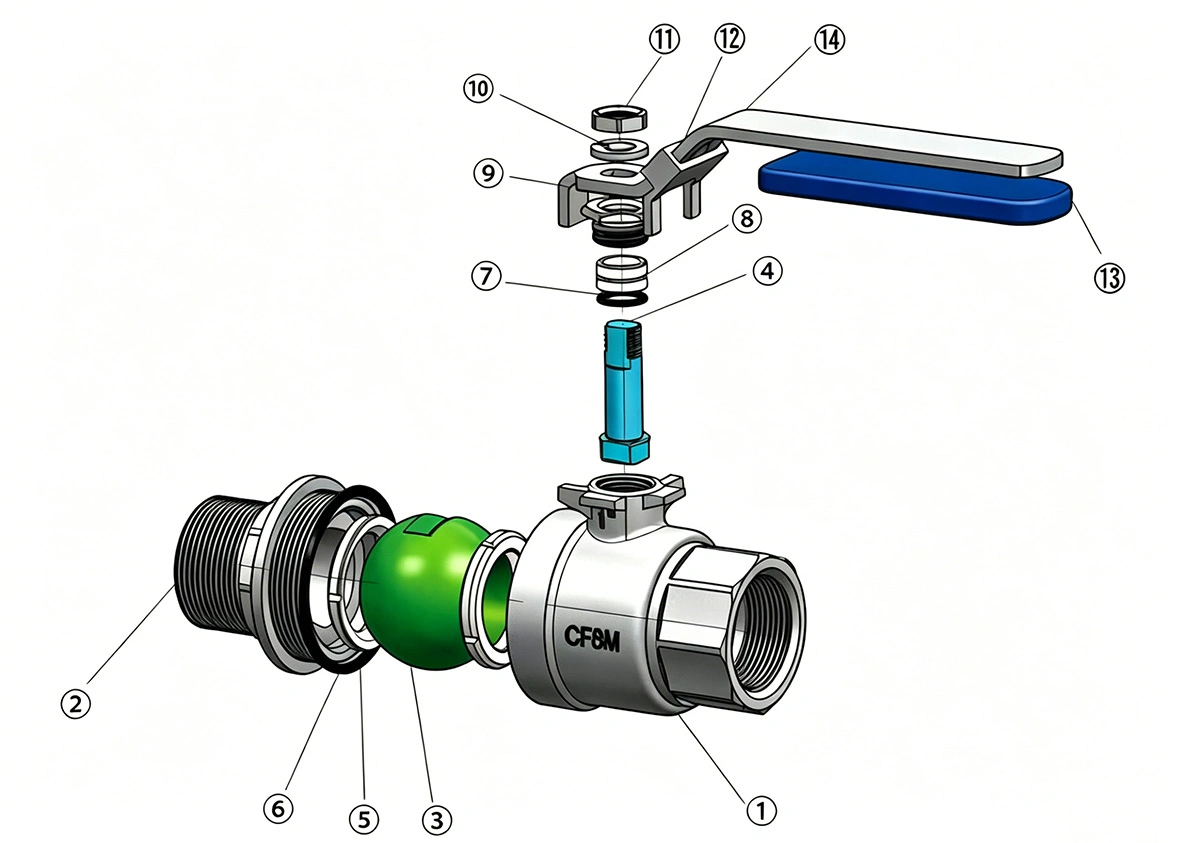

主要零部件
| 序号 | 图号. | 名称 | 材质 | 数量 |
| 1 | V2W-0001 | 阀体 | CF8M | 1 |
| 2 | V2W-0002 | 阀盖 | CF8M | 1 |
| 3 | V2W-0003 | 球体 | 316 | 1 |
| 4 | V2W-0004 | 阀杆 | 316 | 1 |
| 5 | V2W-0005 | 阀座 | 填充 3% 玻纤聚四氟乙烯 | 2 |
| 6 | V2W-0006 | （PTFE+3%GF） | 聚四氟乙烯（PTFE） | 1 |
| 7 | V2W-0007 | 垫片 | 聚四氟乙烯（PTFE） | 1 |
| 8 | V2W-0008 | 推力垫圈 | 聚四氟乙烯（PTFE） | 2 |
| 9 | V2W-0009 | 阀杆填料 | 304 | 1 |
| 10 | V2W-0010 | 填料压盖 | 304 | 1 |
| 11 | V2W-0011 | 弹簧垫圈 | 304 | 1 |
| 12 | V2W-0012 | 螺母 | 304 | 1 |
| 13 | V2W-0013 | 限位块 | 304 | 1 |
| 14 | V2W-0014 | 手柄 | 304 | 1 |
