精密铸造和工业阀门

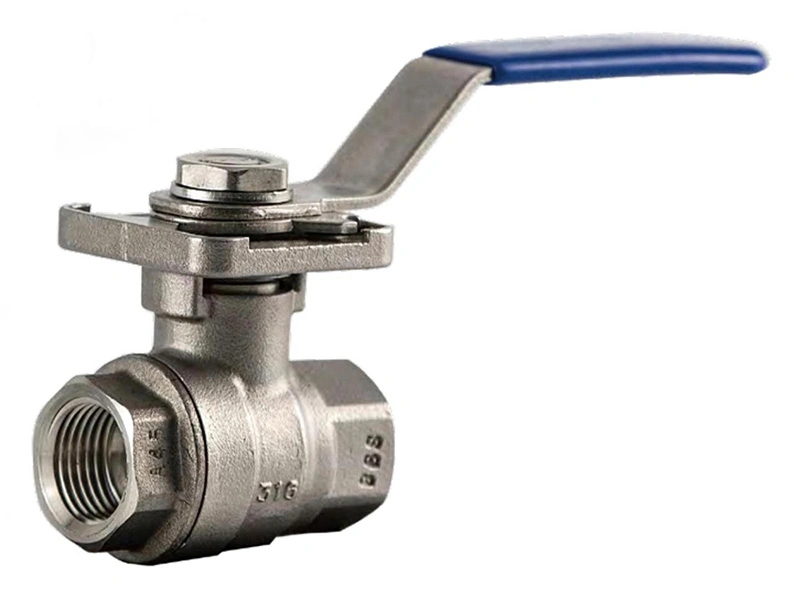

型号： V2M
两片式内螺纹球阀（高平台）
- 公称通径：1/4"-4"
- 螺纹连接标准：ANSI B2.1 BS 21,DIN259/2999 JIS 130202/130203
- 主要材质：316 CF8M 1.4408 WCB 304 CF8等
- 压力：1000PSI WOG
- 检验标准：API598
- 表面处理工艺：酸洗、钝化、抛光（也可根据客户要求）
- 工作温度：≤120℃
- 流体介质：水、蒸气、油、气、酸碱等场合
应用领域
球阀被广泛的应用在石油炼制、化工、造纸、制药、食品、水力、电力、市政、钢铁等行业。
主要外形尺寸和连接尺寸 (mm)
| NPS | Φd | L | LO | H | H1 | H2 | E | B | ISO5211 |
| 1/4" | 11 | 49.5 | 110 | 62 | 9.5 | 36 | 9 | 38 | F03 |
| 3/8" | 12.7 | 49.5 | 110 | 62 | 9.5 | 36 | 9 | 38 | F03 |
| 1/2" | 15 | 55 | 110 | 64 | 9 | 38 | 9 | 42 | F03-F04 |
| 3/4" | 20 | 70.5 | 136 | 72 | 11.2 | 41.5 | 11 | 50 | F04-F05 |
| 1" | 25 | 82.5 | 136 | 74 | 11 | 44.4 | 11 | 50 | F04-F05 |
| 1-1/4" | 32 | 90.8 | 158 | 87 | 15 | 54 | 14 | 66 | F05 |
| 1-1/2" | 40 | 103 | 203 | 98 | 15 | 59.5 | 14 | 66 | F05 |
| 2" | 50 | 120 | 203 | 106 | 15 | 67 | 14 | 66 | F05 |
| 2-1/2" | 62 | 152 | 324 | 140 | 19 | 98 | 17 | 93 | F07-F10 |
| 3" | 76 | 172 | 324 | 149 | 19 | 107.5 | 17 | 93 | F07-F10 |
| 4" | 94 | 220 | 324 | 165 | 19 | 123.5 | 17 | 93 | F07-F10 |

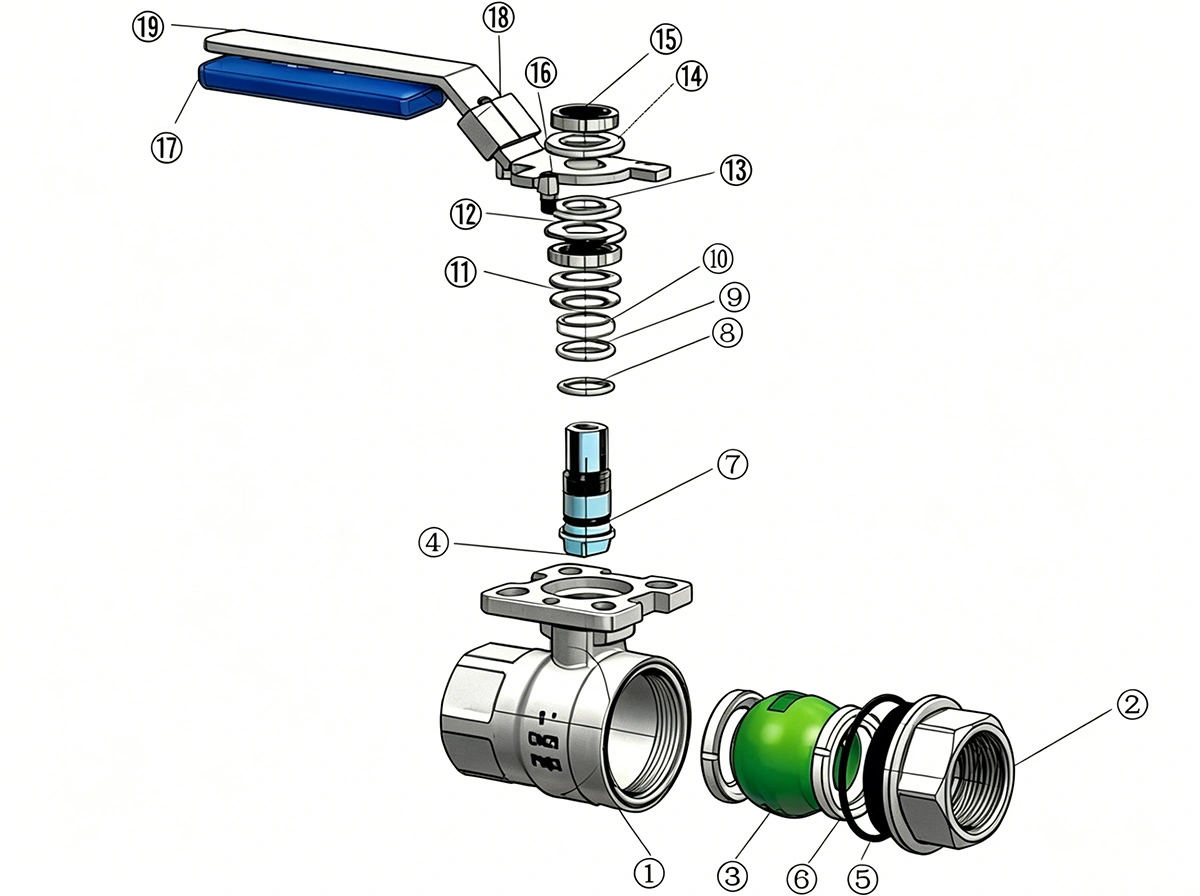

主要零部件
| 序号 | 图号 | 名称 | 材质 | 数量 |
| 1 | V2M-0001 | 阀体 | CF8M | 1 |
| 2 | V2M-0002 | 阀盖 | CF8M | 1 |
| 3 | V2M-0003 | 球体 | CF8M | 1 |
| 4 | V2M-0004 | 阀杆 | 316 | 1 |
| 5 | V2M-0005 | 阀座 | 3% 玻纤填充聚四氟乙烯（PTFE+3% GF） | 2 |
| 6 | V2M-0006 | 垫片 | 聚四氟乙烯（PTFE） | 1 |
| 7 | V2M-0007 | 推力垫圈 | 15% 石墨填充聚四氟乙烯（PTFE+15% Graphite） | 1 |
| 8 | V2M-0008 | O 型圈 | 氟橡胶 | 1 |
| 9 | V2M-0009 | 阀杆填料 | 聚四氟乙烯（PTFE） | 1 |
| 10 | V2M-0010 | 填料压盖 | 304 | 1 |
| 11 | V2M-0011 | 蝶形垫片 | 301 | 2 |
| 12 | V2M-0012 | 螺母 | 304 | 2 |
| 13 | V2M-0013 | 锁紧垫圈 | 304 | 1 |
| 14 | V2M-0014 | 限位垫圈 | 304 | 1 |
| 15 | V2M-0015 | 手柄 | 304 | 1 |
| 16 | V2M-0016 | 手柄锁 | 304 | 1 |
| 17 | V2M-0017 | 手柄护套 | 橡胶 | 1 |
| 18 | V2M-0018 | 平垫圈 | 304 | 1 |
| 19 | V2M-0019 | 限位块 | 304 | 1 |
