精密铸造和工业阀门
型号： V-3BL

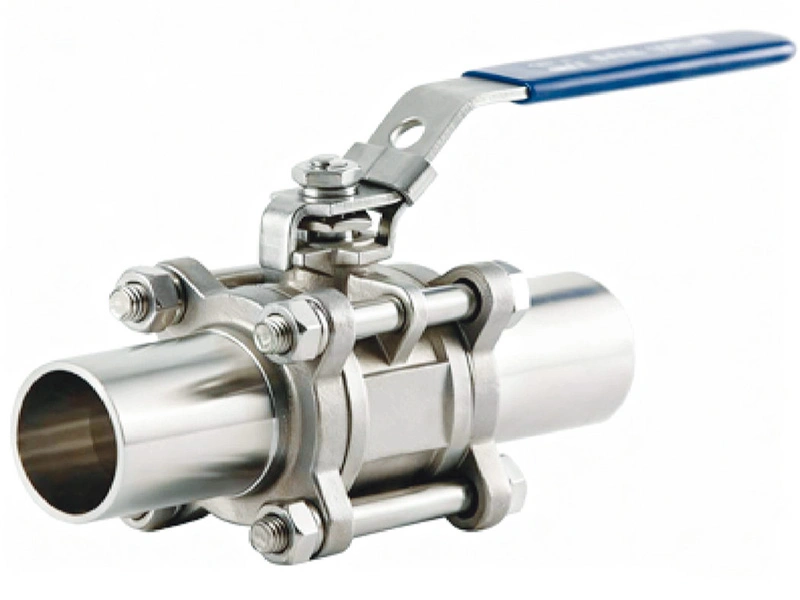

三片式焊接球阀
- 公称通径：1/4"-4"
- 连接标准：对焊
- 主要材质：316 CF8M 1.4408 WCB 304 CF8等
- 压力：1000PSI WOG
- 检验标准：API598
- 表面处理工艺：酸洗、钝化、抛光（也可根据客户要求）
- 工作温度：≤120℃
- 流体介质：水、蒸气、油、气、酸碱等场合
应用领域
球阀被广泛的应用在石油炼制、化工、造纸、制药、食品、水力、电力、市政、钢铁等行业。
主要外形尺寸和连接尺寸 (mm)
| 序号 | 图号 | 名称 | 材质 | 数量 |
| 1 | V3-0001 | 阀体 | CF8M | 1 |
| 2 | V3-0002 | 阀盖 | CF8M | 2 |
| 3 | V3-0003 | 阀球 | CF8M | 1 |
| 4 | V3-0004 | 阀杆 | 316 | 1 |
| 5 | V3-0005 | 阀座 | PTFE+3%GF | 2 |
| 6 | V3-0006 | 聚四氟乙烯+3%玻纤 | 2 | |
| 7 | V3-0007 | 垫圈 | PTFE聚四氟乙烯 | 1 |
| 8 | V3-0008 | 止推垫圈 | PTFE聚四氟乙烯 | 4 |
| 9 | V3-0009 | 弹簧垫圈 | 304 | 4 |
| 10 | V3-0010 | 螺栓 | 304 | 2 |
| 11 | V3-0011 | 阀杆填料 | PTFE聚四氟乙烯 | 1 |
| 12 | V3-0012 | 压盖 | 304 | 1 |
| 13 | V3-0013 | 弹簧垫 | 304 | 2 |
| 15 | V3-0015 | 螺母 | 304 | 1 |
| 16 | V3-0016 | 锁紧垫圈 | 304 | 1 |
| 17 | V3-0017 | 手柄 | 304 | 1 |

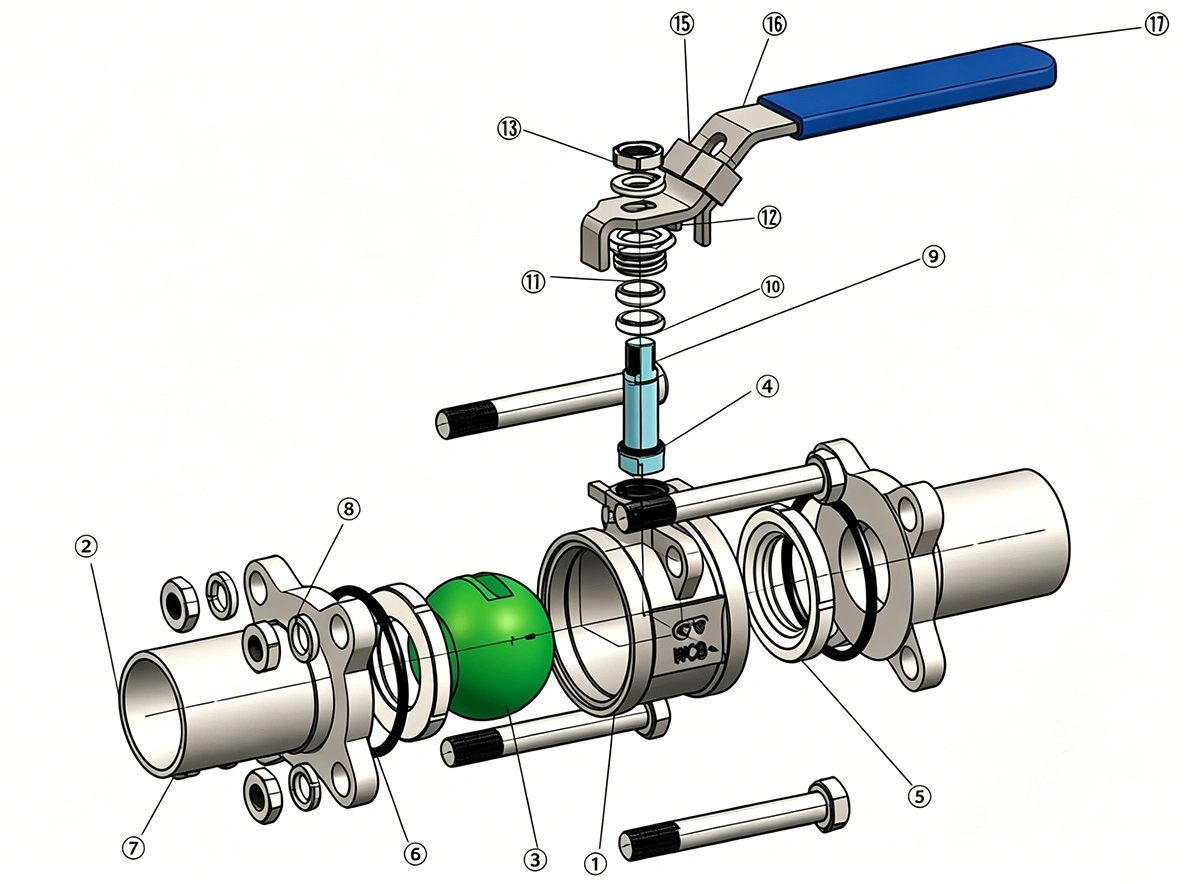

主要零部件
| 序号 | 图号. | 名称 | 材质 | Quantity |
| 1 | V3-0001 | 阀体 | CF8M | 1 |
| 2 | V3-0002 | 阀盖 | CF8M | 2 |
| 3 | V3-0003 | 球体 | CF8M | 1 |
| 4 | V3-0004 | 阀杆 | 316 | 1 |
| 5 | V3-0005 | 阀座 | 填充 3% 玻纤聚四氟乙烯 | 2 |
| 6 | V3-0006 | （PTFE+3%GF） | 聚四氟乙烯（PTFE） | 2 |
| 7 | V3-0007 | 垫片 | 聚四氟乙烯（PTFE） | 1 |
| 8 | V3-0008 | 填料压盖 | 304 | 4 |
| 9 | V3-0012 | Bolt | 304 | 4 |
| 10 | V3-0010 | 推力垫圈 | 聚四氟乙烯（PTFE） | 2 |
| 11 | V3-0009 | 阀杆填料 | 304 | 1 |
| 12 | V3-0012 | 填料压盖 | 304 | 1 |
| 13 | V3-0013 | 弹簧垫圈 | 304 | 2 |
| 15 | V3-0015 | Lock Washer | 304 | 1 |
| 16 | V3-0016 | 手柄 | 304 | 1 |
| 17 | V3-0017 | 限位块 | 橡胶 | 1 |
精密铸造 & 阀门生产始于 1987
在SDPLDL（山东蓬莱电力）, 我们是一家值得信赖的制造商，专注于为全球市场提供精密铸造和工业阀门。 我们拥有自己的制造工厂，配备超过200套先进的生产设备和一个配备16吨动态平衡机的内控测试中心。 我们具备一体化生产能力，能够严格按照ISO 9001标准，无缝生产精密铸造阀门、定制不锈钢大口径阀门以及浆料阀。
