精密铸造和工业阀门

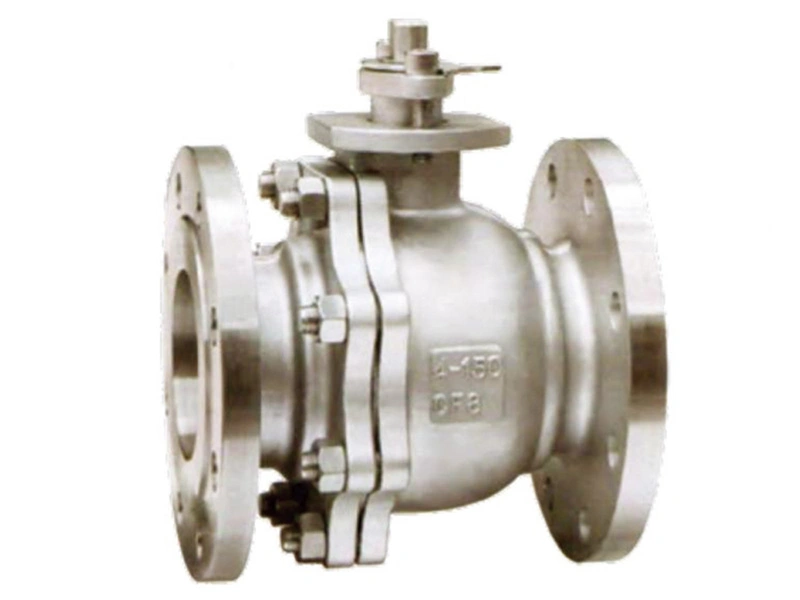

不锈钢日标球阀 10K
- 公称通径：1/4"-12"
- 主要材质：316 CF8M 1.4408 WCB 304 CF8等
- 压力：10K
- 设计标准：BS 5351
- 法兰标准：JIS B1212 82214
- 试验标准：JIS B 2003
- 表面处理工艺：酸洗、钝化、抛光（也可根据客户要求）
- 工作温度：≤150℃
- 适用于水、蒸汽或油类介质的管路上，用来转换流向及接通或截断路中介质。
应用领域
球阀被广泛的应用在石油炼制、化工、造纸、制药、食品、水力、电力、市政、钢铁等行业。

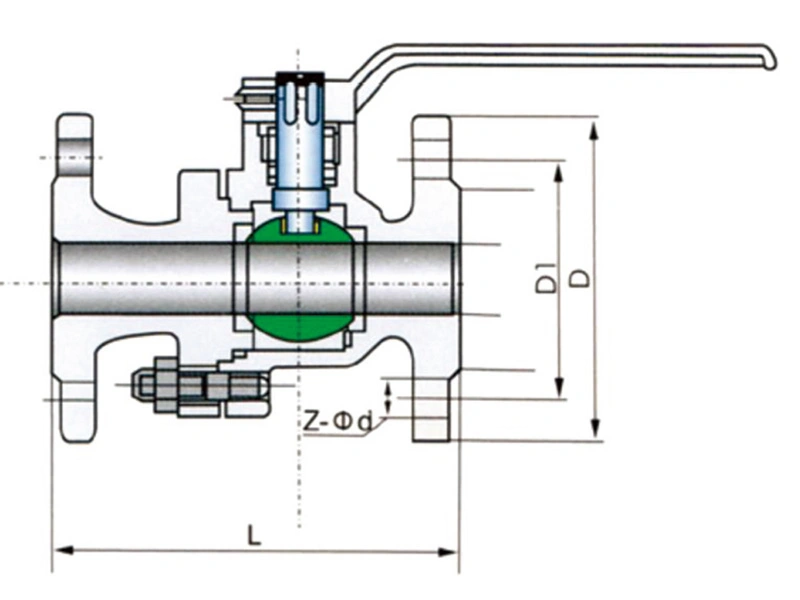

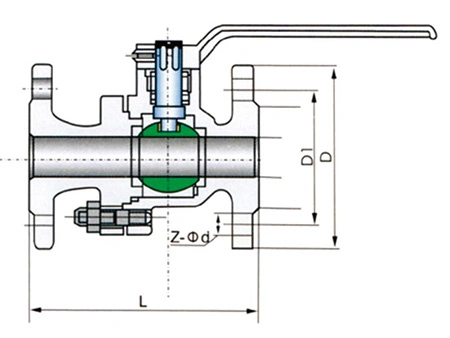

主要外形尺寸和连接尺寸(mm)
| 公称通径 | 15A | 20A | 25A | 32A | 40A | 50A | 65A | 80A | 100A | 125A | 150A | 200A | 250A | 300A | |
| 1/2" | 3/4" | 1" | 1 1/4" | 1 1/2" | 2" | 2 1/2" | 3" | 4" | 5" | 6" | 8" | 10" | 12" | ||
| 尺寸(mm) | L | 108 | 117 | 127 | 140 | 165 | 178 | 190 | 203 | 229 | 356 | 394 | 457 | 533 | 610 |
| D | 95 | 100 | 125 | 135 | 140 | 155 | 175 | 185 | 210 | 250 | 280 | 330 | 400 | 445 | |
| D1 | 70 | 75 | 90 | 100 | 105 | 120 | 140 | 150 | 175 | 210 | 240 | 290 | 355 | 400 | |
| Z-Ød | 4-Ø 15 | 4-Ø 15 | 4-Ø 19 | 4-Ø 19 | 4-Ø 19 | 4-Ø 19 | 4-Ø 19 | 8-Ø 19 | 8-Ø 19 | 8-Ø 23 | 8-Ø 23 | 12-Ø 23 | 12-Ø 23 | 12-Ø 23 | |

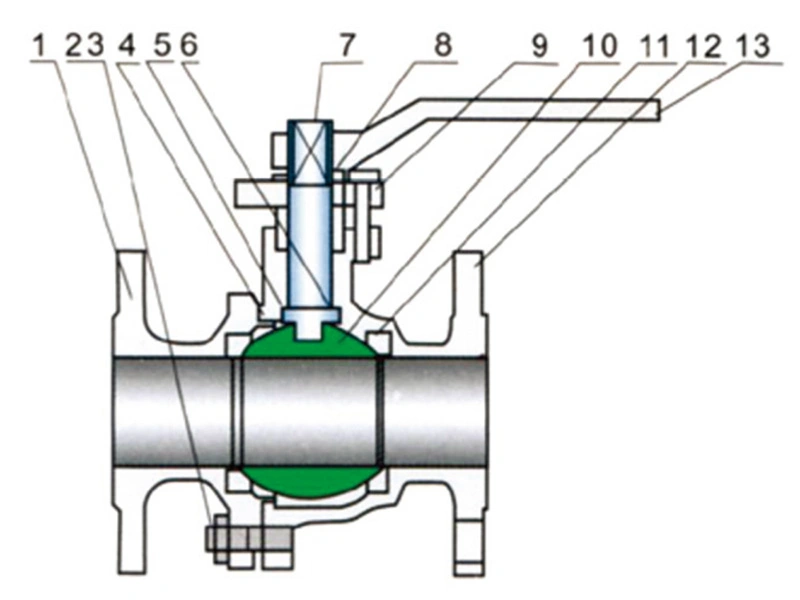

主要零部件
| No. | 零件名称 | 材料 | ||
| 1 | 阀体 | A216WCB | SCS13 | SCS13 |
| 2 | 螺母 | A1942H | A194-8 | A194-8 |
| 3 | 螺栓 | A1932B | A193-B8 | A193-B8 |
| 4 | 垫片 | 聚四氟乙烯 | 聚四氟乙烯 | 聚四氟乙烯 |
| 5 | 止推垫片 | 聚四氟乙烯 | 聚四氟乙烯 | 聚四氟乙烯 |
| 6 | 填料 | 聚四氟乙烯 | 聚四氟乙烯 | 聚四氟乙烯 |
| 7 | 阀杆 | A182-F304 | 304SS | 316SS |
| 8 | 定位块 | A36 | 304SS | 316SS |
| 9 | 压盖 | A216-WCB | SCS13 | SCS14 |
| 10 | 球体 | A182-F304 | 304SS | 316SS |
| 11 | 阀座 | PTFE | 聚四氟乙烯 | 聚四氟乙烯 |
| 12 | 阀盖 | A216-WCB | SCS13 | SCS13 |
| 13 | 手柄 | WCB | WCB | WCB |
