精密铸造和工业阀门
型号： 150LB\300LB

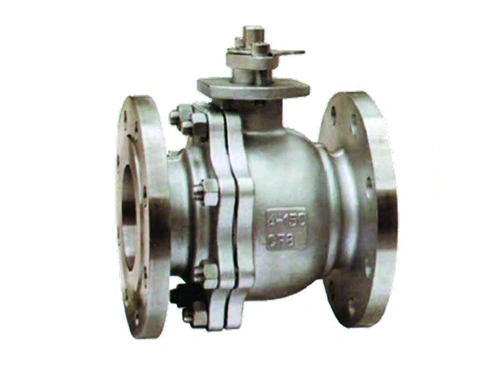

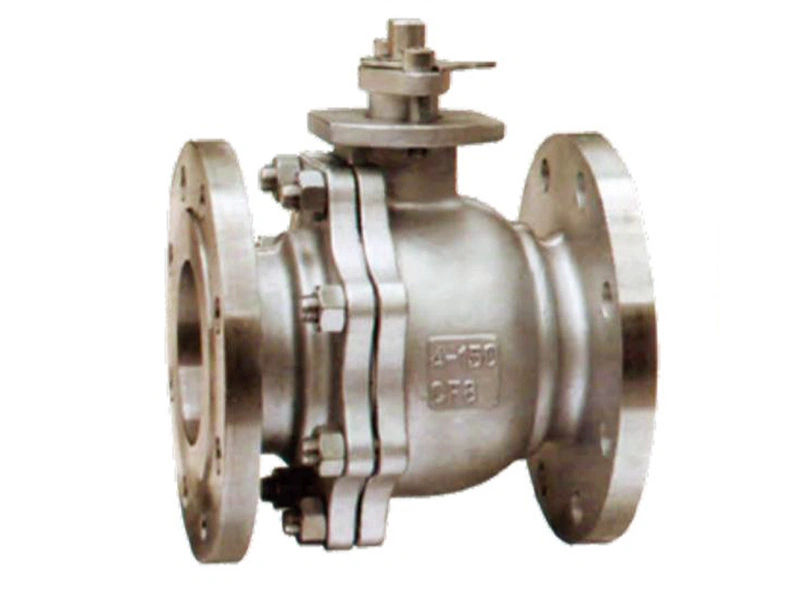

不锈钢美标球阀
- 公称通径：1/4"-12"
- 主要材质：316 CF8M 1.4408 WCB 304 CF8等
- 压力：150LB\300LB
- 检验标准：API598
- 表面处理工艺：酸洗、钝化、抛光（也可根据客户要求）
- 工作温度：≤120℃
- 流体介质：水、蒸气、油、气、酸碱等场合
应用领域
球阀被广泛的应用在石油炼制、化工、造纸、制药、食品、水力、电力、市政、钢铁等行业。
试验压力-执行标准
| 设计规范 | 结构长度 | 连接法兰 | 试验与检验 | 产品标识 | 供货规范 |
| ANS1 600 | ANSI B16.10 | ANSI B16.5 | ANS1 598 | MSS SP-25 | ANSI 608 |
| API 6D | API 6D | API 6D | API 6D | API 6D |

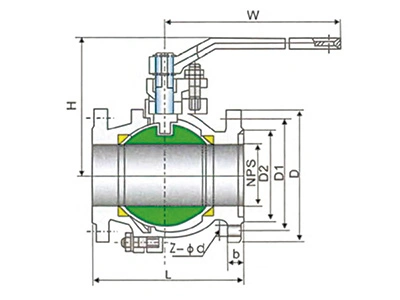

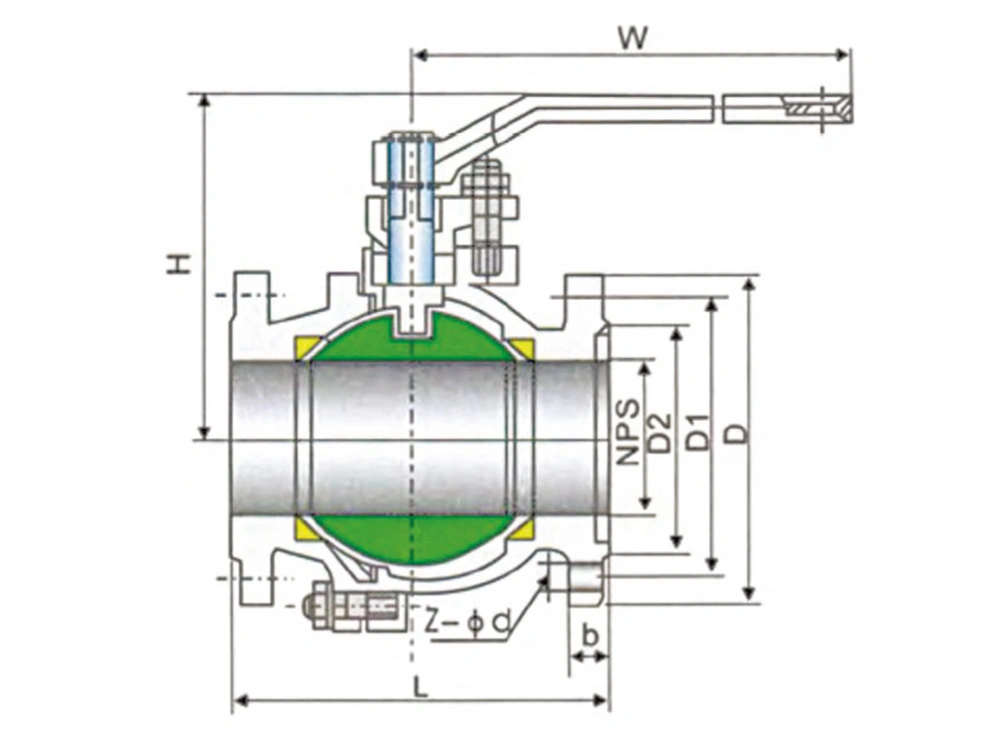

主要外形尺寸和连接尺寸(mm)
| NPS | DN | 尺寸（mm） | |||||
| in | mm | L | D | D1 | D2 | b | Z-Ød |
| Q41F-150Lb Q41F-150LbP | Q341F-150Lb Q341F-150LbP | Q641F-150Lb Q641F-150LbP | Q9B41F-150Lb Q9B41F-150LbP | ||||
| 1/2" | 15 | 108 | 90 | 60.5 | 35 | 11.5 | 4-15 |
| 3/4" | 20 | 117 | 100 | 70 | 43 | 11.5 | 4-15 |
| 1" | 25 | 127 | 110 | 79.5 | 51 | 12 | 4-15 |
| 1 1/4" | 32 | 140 | 115 | 89 | 64 | 13 | 4-15 |
| 1 1/2" | 40 | 165 | 125 | 98.5 | 73 | 15 | 4-15 |
| 2" | 50 | 178 | 150 | 120.5 | 92 | 16 | 4-19 |
| 2 1/2" | 65 | 190 | 180 | 139.5 | 105 | 18 | 4-19 |
| 3" | 80 | 203 | 190 | 152.5 | 127 | 19 | 4-19 |
| 4" | 100 | 229 | 230 | 190.5 | 157 | 24 | 8-19 |
| 5" | 125 | 356 | 255 | 216 | 186 | 24 | 8-22 |
| 6" | 150 | 394 | 280 | 241.5 | 216 | 26 | 8-22 |
| 8" | 200 | 457 | 345 | 298.5 | 270 | 29 | 8-22 |
| 10" | 250 | 533 | 405 | 362 | 324 | 31 | 12-25 |
| 12" | 300 | 610 | 485 | 432 | 381 | 32 | 12-25 |
| Q41F-300Lb Q41F-300LbP | Q341F-300Lb Q341F-300LbP | Q641F-300Lb Q641F-300LbP | Q9B41F-300Lb Q9B41F-300LbP | ||||
| 1/2" | 15 | 140 | 95 | 66.5 | 35 | 14.5 | 4-15 |
| 3/4" | 20 | 152 | 115 | 82.5 | 43 | 16 | 4-19 |
| 1" | 25 | 165 | 125 | 89 | 51 | 17.5 | 4-19 |
| 1 1/4" | 32 | 178 | 133 | 98.5 | 64 | 19.5 | 4-19 |
| 1 1/2" | 40 | 190 | 155 | 114.5 | 73 | 21 | 4-22 |
| 2" | 50 | 216 | 165 | 127 | 92 | 22.5 | 8-19 |
| 2 1/2" | 65 | 241 | 190 | 149 | 105 | 25.5 | 8-22 |
| 3" | 80 | 282 | 210 | 168.5 | 127 | 29 | 8-22 |
| 4" | 100 | 305 | 255 | 200 | 157 | 32 | 8-22 |
| 5" | 125 | 381 | 280 | 235 | 186 | 35 | 8-22 |
| 6" | 150 | 403 | 320 | 270 | 216 | 37 | 12-22 |
| 8" | 200 | 502 | 380 | 330 | 270 | 41.5 | 12-25 |
精密铸造 & 阀门生产始于 1987
在SDPLDL（山东蓬莱电力）, 我们是一家值得信赖的制造商，专注于为全球市场提供精密铸造和工业阀门。 我们拥有自己的制造工厂，配备超过200套先进的生产设备和一个配备16吨动态平衡机的内控测试中心。 我们具备一体化生产能力，能够严格按照ISO 9001标准，无缝生产精密铸造阀门、定制不锈钢大口径阀门以及浆料阀。
