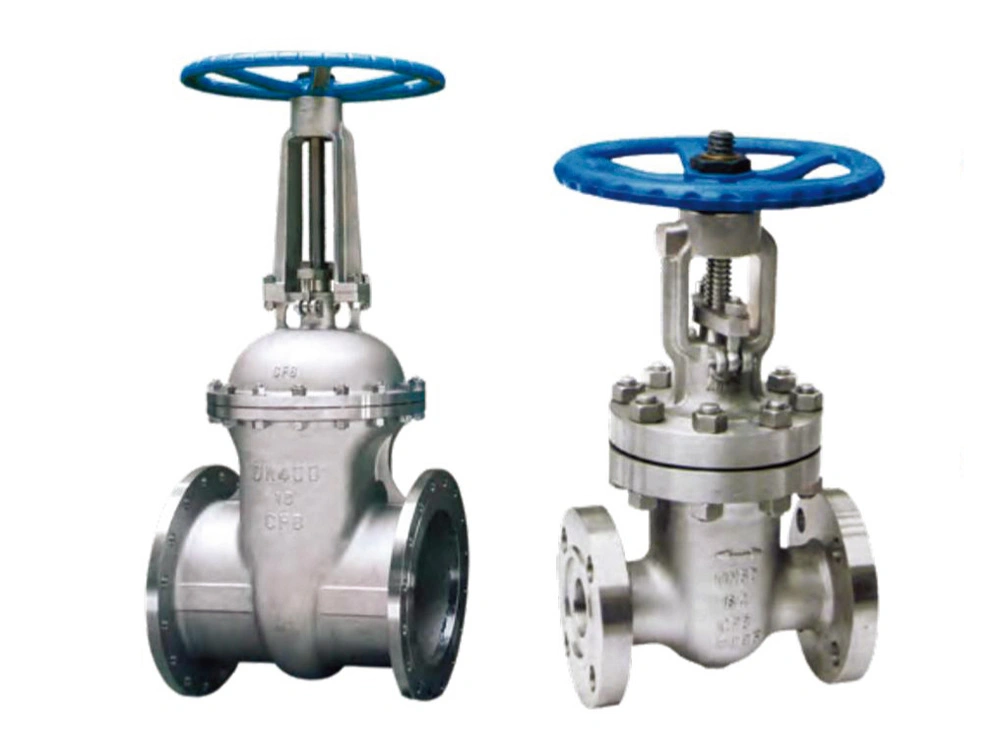

不锈钢GB闸阀

型号： GB

不锈钢GB闸阀

公称通径：15-600mm
主要材质：316 CF8M 1.4408 WCB 304 CF8等
压力：150Lb
检验标准：API598
表面处理工艺：酸洗、钝化、抛光（也可根据客户要求）
工作温度：≤120℃
流体介质：水、蒸气、油、气、酸碱等场合

应用领域

球阀被广泛的应用在石油炼制、化工、造纸、制药、食品、水力、电力、市政、钢铁等行业。

试验压力

实验项目		壳体试验	密封试验	上密封试验	气密封试验
介质		水			气
公称压力(MPa)	1.6	2.4	1.8	1.8	0.6
	2.5	3.8	2.8	2.8
	4.0	4.4	4.4	4.4
	6.4	7.0	7.0	7.0

主要零部件材料

名称	材料
阀体/阀盖	CF8	CF8M	CF3M	WCB
闸板	Cf8	CF8M	CF3M	WCB
压盖	CF8	CF8M	CF3M	WCB
阀杆	F304	F316	F316L	2CR13
阀杆螺母	铝青铜
填料/ 垫片	聚四氟乙烯/ 石墨
螺栓	不锈钢			35CrMoA
螺母	不锈钢			45, 35 CrMoA
手柄	铸钢

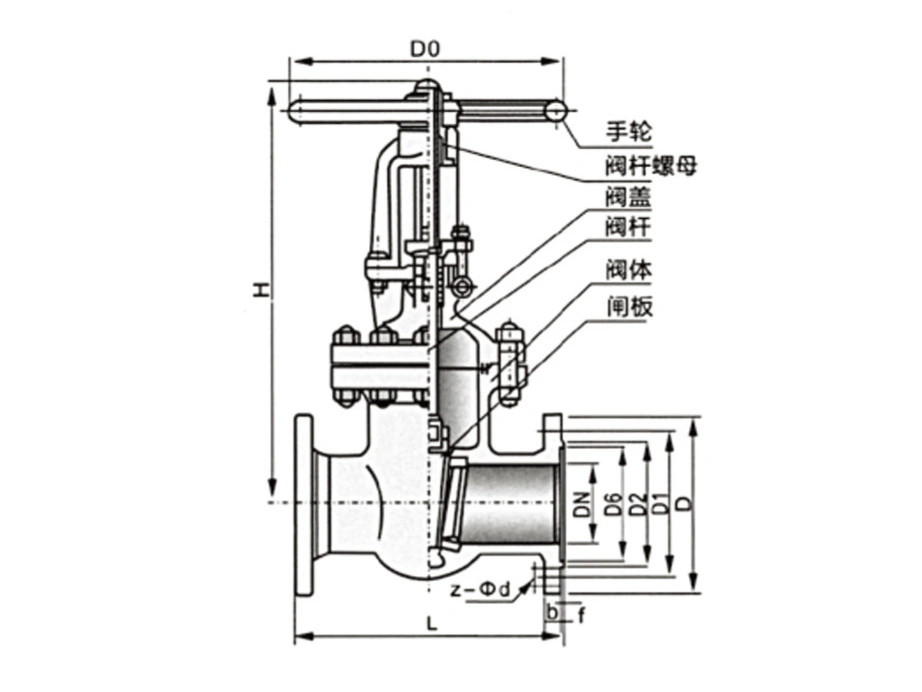

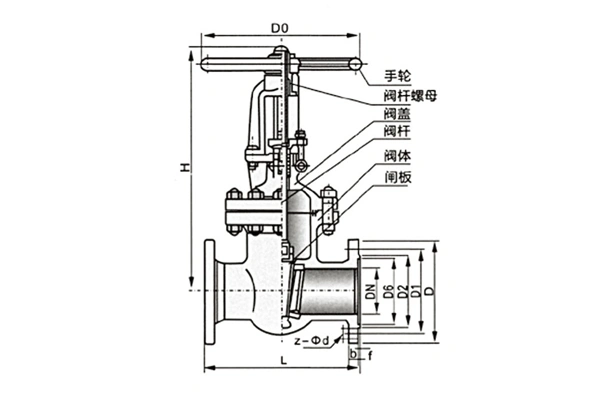

主要外形尺寸和连接尺寸(mm)

公称通径	L	D	D1	D2	b-f	z-Ød	H	Do
PN1.6MPa
15	130	95	65	45	14-2	4-Ø14	170	120
20	150	105	75	55	16-2	4-Ø14	190	140
25	160	115	85	65	16-2	4-Ø14	205	160
32	180	135	100	78	16-2	4-Ø18	270	180
40	200	145	110	85	16-2	4-Ø18	310	200
50	250	160	125	100	20-2	4-Ø18	358	240
65	265	180	145	120	20-2	4-Ø18	375	240
80	280	195	160	135	20-2	8-Ø18	435	280
100	300	215	180	155	22-2	8-Ø18	500	300
125	325	245	210	185	22-2	8-Ø18	614	320
150	350	280	240	210	24-2	8-Ø23	674	360
200	400	335	295	265	24-2	12-Ø23	818	400
250	450	405	355	320	26-2	12-Ø26	969	450
300	500	460	410	375	28-2	12-Ø26	1145	560
350	550	520	470	435	34-4	16-Ø26	1280	640
400	600	580	525	485	36-4	16-Ø30	1452	640
450	650	640	585	545	40-4	20-Ø30	1541	750
500	700	705	650	608	44-4	20-Ø34	1678	720
600	800	840	770	718	48-5	20-Ø41	1874	800
