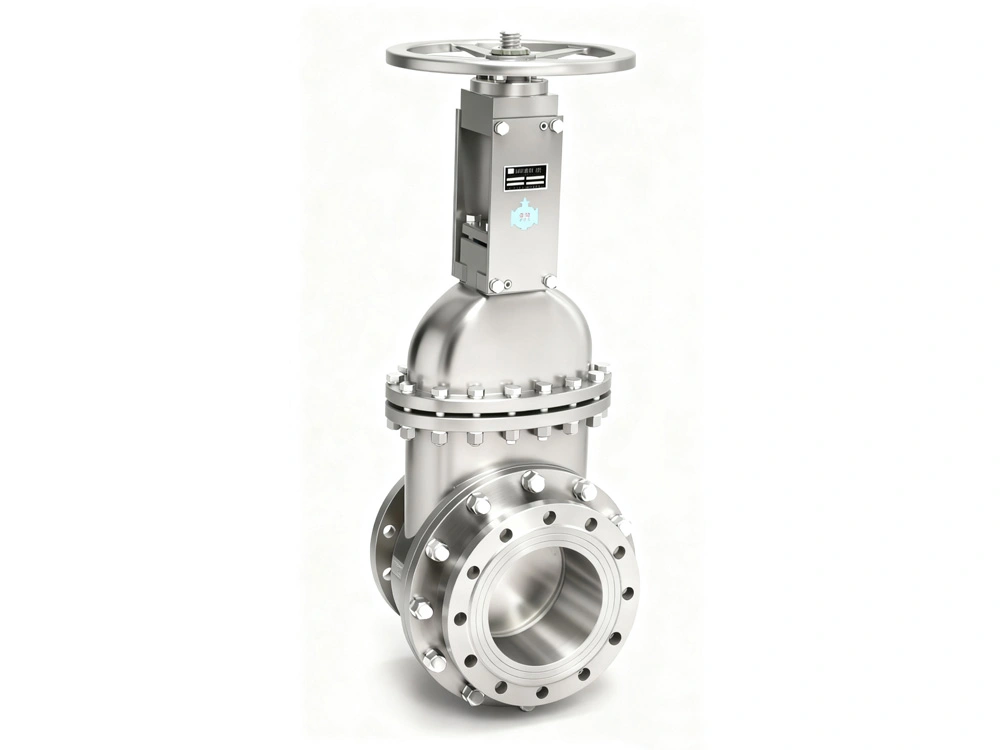

ZP 不锈钢大口径专用闸阀 (80-500mm)

型号： ZP

不锈钢大口径专用闸阀 (80-500mm)

公称通径 80～500 mm
公称压力 1.0～25 MPa
法兰连接标准 GB/T9124 ANSI B16.5
适用介质水、蒸汽、油品、泥浆、腐蚀性和食品级介质等
使用温度 -40～120℃
传动方式手动、电动、气动、液动
检验标准 GB/T13927 API598
表面处理工艺酸洗、钝化、抛光（也可根据客户要求）

主要材质

零件名称	材质
阀体阀盖	304、304L、316、316L
闸板	304、304L、316、316L
阀杆	304、304L
密封材料	四氢呋喃聚醚型弹性体

应用领域

凭借耐腐蚀性、耐高温高压及适配大流量的特性，核心应用于石油化工与煤化工、能源电力、市政水务与环保、冶金与造纸、海洋工程与船舶、食品制药与洁净工业、新能源与新材料七大领域，不同场景需匹配特定阀门类型

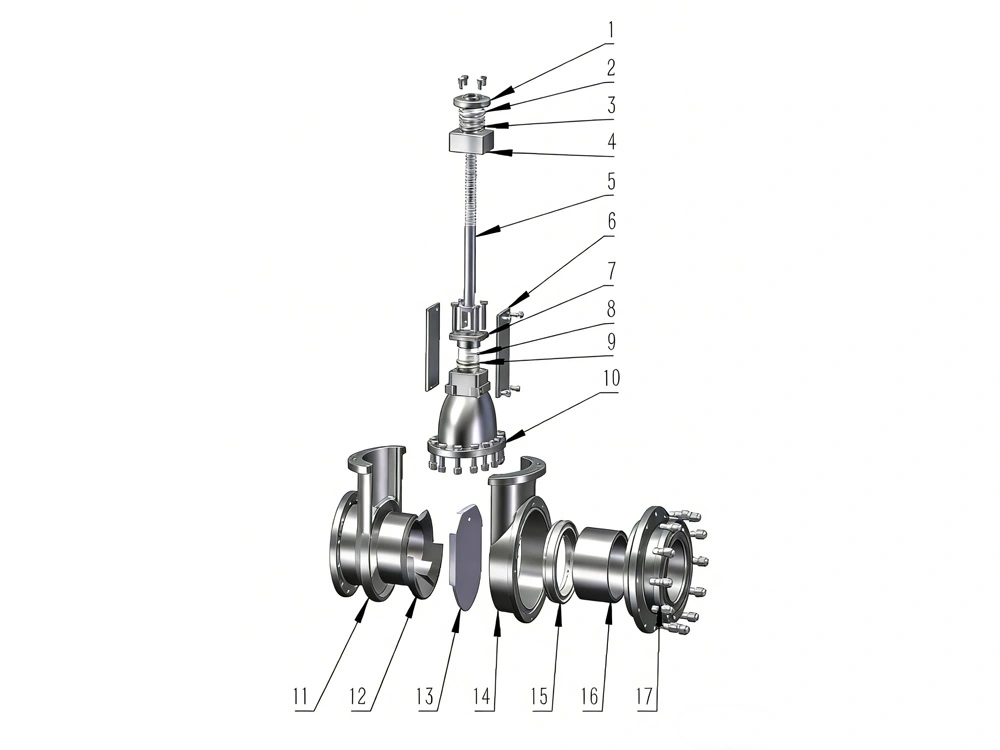

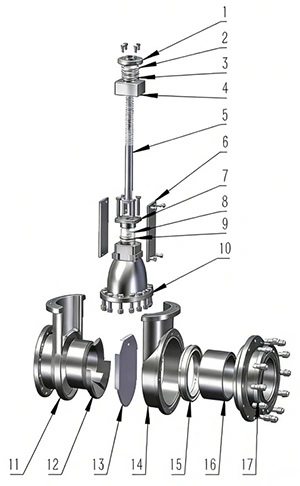

主要组成

序号	名称	数量
1	连接法兰盘	1
2	深沟球轴承	1
3	单向推力球轴承	2
4	轴承座	1
5	阀杆组合	1
6	支撑板	2
7	填料压盖	1
8	盘根	N
9	阀杆密封圈	1
10	阀盖	1
11	左阀体	1
12	衬套	1
13	闸板	1
14	右阀体	1
15	密封圈	1
16	衬套	1
17	端盖	1

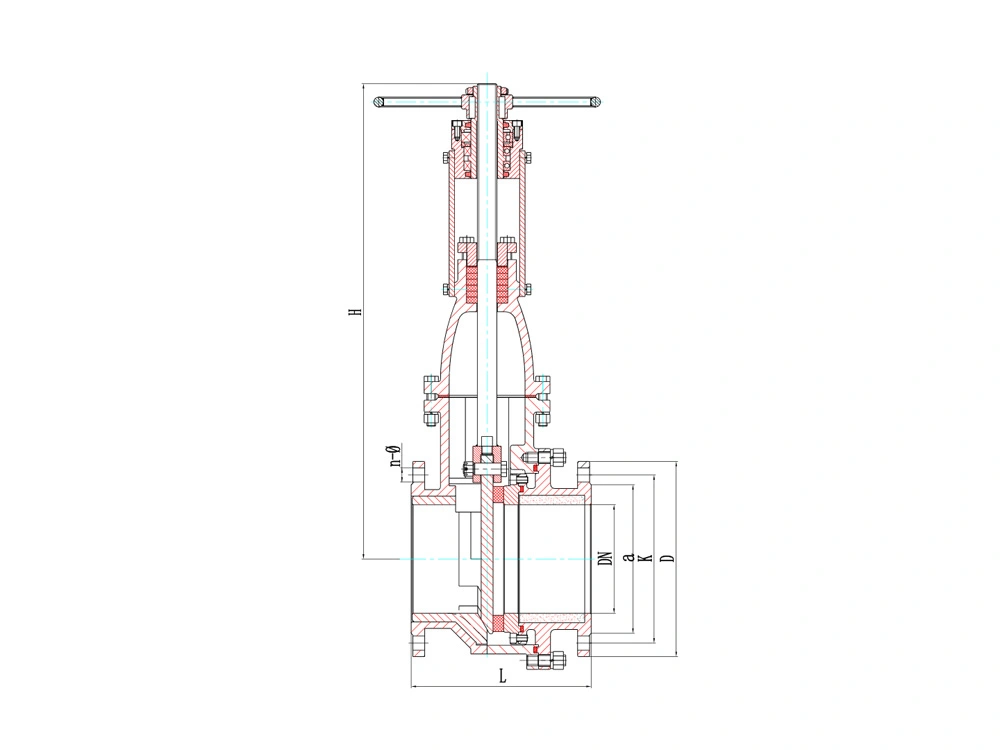

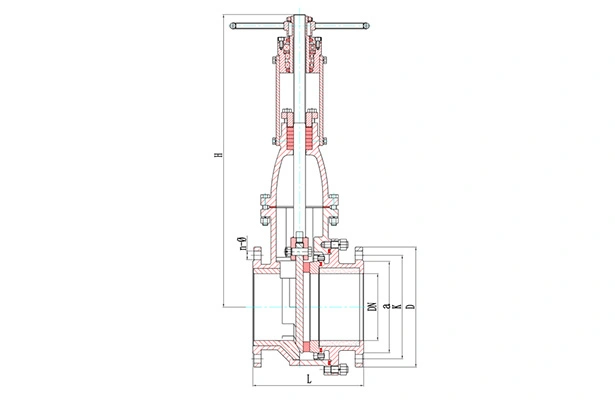

外形及主要尺寸

PN1.0MPa

规格		L		D	K	n-φ	a	H
DN	INCH	L		D	K	n-φ	a	电动E	手动M
80	3”	170		200	160	8-18	132	660	380
100	4”	189		220	180	8-18	156	690	420
125	5”	231		250	210	8-18	184	800	510
150	6”	251		285	240	8-22	211	870	580
175	7”	274		315	270	8-22	240	1040	730
200	8”	332		340	295	8-22	266	1120	800
225	9”	332		370	325	8-22	295	1190	870
250	10”	374		395	350	12-22	319	1350	1050
300	12”	374		445	400	12-22	370	1520	1120
350	14”	406		505	460	16-22	429	1580	1180
400	16”	425	450	565	515	16-26	480	1720	1330
450	18”	490		615	565	20-26	530	1910	1470
500	20”	560	546	670	620	20-26	582	2080	1630
600	24”	600		780	725	20-30	682	2280	1750
700	28”	700		895	840	24-30	794	2750	2200

PN1.6MPa

规格		L		D	K	n-φ	a	H
DN	INCH	L		D	K	n-φ	a	电动E	手动M
80	3”	170		200	160	8-18	132	660	380
100	4”	189		220	180	8-18	156	690	420
125	5”	231		250	210	8-18	184	800	510
150	6”	251		285	240	8-22	211	870	580
175	7”	274		315	270	8-22	240	1040	730
200	8”	332		340	295	12-22	266	1120	800
225	9”	332		370	325	12-22	295	1190	870
250	10”	374		405	355	12-26	319	1350	1050
300	12”	374		460	410	12-26	370	1520	1120
350	14”	406		520	470	16-26	429	1580	1180
400	16”	425	450	580	525	16-30	480	1720	1330
450	18”	490		640	585	20-30	548	1910	1470
500	20”	560	546	715	650	20-33	609	2080	1630
600	24”	600		840	770	20-36	720	2280	1750
700	28”	700		910	840	24-36	794	2750	2200

PN2.5MPa

规格		L		D	K	n-φ	a	H
DN	INCH	L		D	K	n-φ	a	电动E	手动M
80	3”	170		200	160	8-18	132	660	380
100	4”	189		235	190	8-22	156	690	420
125	5”	231		270	220	8-26	184	800	510
150	6”	251		300	250	8-26	211	870	580
175	7”	274		330	280	12-26	248	1040	730
200	8”	332		360	310	12-26	274	1120	800
125	9”	332		395	340	12-30	302	1190	870
250	10”	374		425	370	12-30	330	1350	1050
300	12”	374		485	430	16-30	389	1520	1120
350	14”	406		555	490	16-33	448	1580	1180
400	16”	425	450	620	550	16-36	503	1720	1330
450	18”	490		670	600	20-36	548	1910	1470
500	20”	560	546	730	660	20-36	609	2080	1630
600	24”	600		845	770	20-39	720	2280	1750
700	28”	700		960	875	24-42	820	2750	2200

PN4.0MPa

规格		L	D	K	n-φ	a	H
DN	INCH	L	D	K	n-φ	a	电动E	手动M
100	4”	244	235	190	8-22	156	740	420
125	5”	283	270	220	8-26	184	790	480
150	6”	314	300	250	8-26	211	860	530
175	7”	314	350	295	12-30	258	1060	660
200	8”	374	375	320	12-30	284	1150	750
225	9”	374	420	355	12-33	315	1150	750
250	10”	403	450	385	12-33	345	1320	930
300	12”	421	515	450	16-33	409	1320	930
350	14”	475	580	510	16-36	465	1580	1130
400	16”	518	660	585	16-39	535	1640	1190
450	18”	580	685	610	20-39	560	2080	1650
500	20”	650	755	670	20-42	615	2300	1800
600	24”	720	890	795	20-48	735	2450	2200

PN6.3MPa

规格		L	D	K	n-φ	a	H
DN	INCH	L	D	K	n-φ	a	电动	手动
100	4”	244	250	200	8-26	168	740	420
125	5”	283	295	240	8-30	202	790	480
150	6”	314	345	280	8-33	240	860	530
175	7”	314	375	310	12-33	270	1060	660
200	8”	374	415	345	12-36	300	1150	750
225	9”	374	440	370	12-36	325	1150	750
250	10”	403	470	400	12-36	352	1320	930
300	12”	421	530	460	16-36	412	1320	930
350	14”	475	600	525	16-39	475	1580	1130

注：

阀门尺寸图仅作为阀门的示意图形
本样本数据有可能因产品的改进设计或更新发生变化，具体情况销售人员咨询确认
可根据用户要求特殊定制
