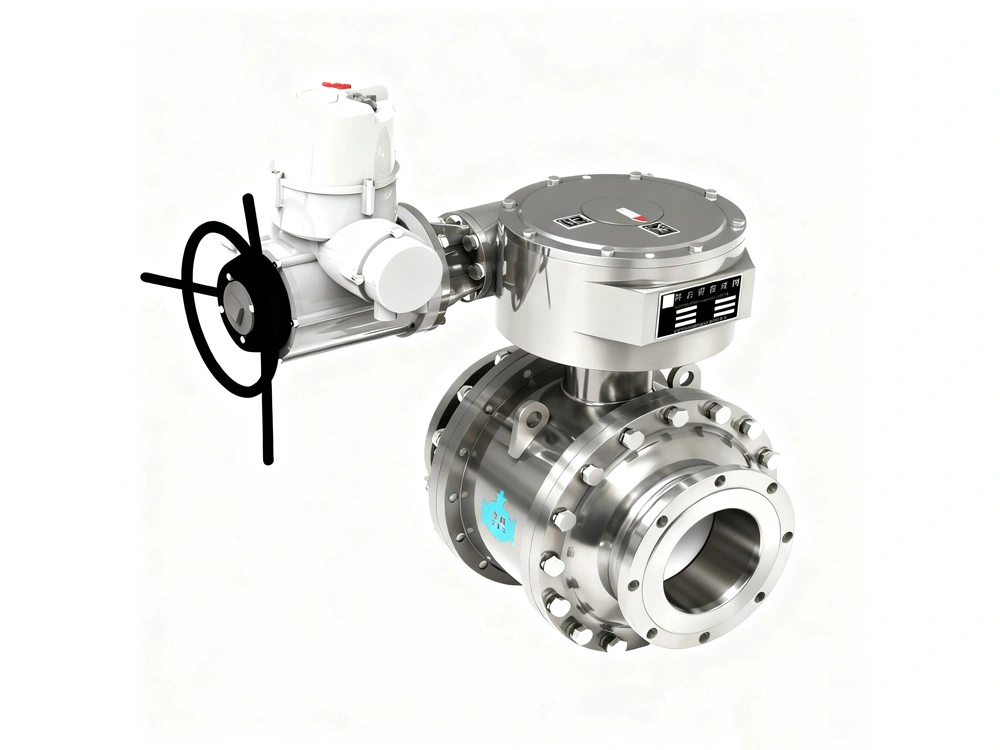

不锈钢大口径专用球阀
请求报价
型号： QP

不锈钢大口径专用球阀

  • 公称通径 80～800 mm
  • 公称压力 1.0～20.0 MPa
  • 法兰连接标准 GB/T9124，ANSI B16.5
  • 适用介质 水、蒸汽、油品、泥浆、腐蚀性和食品级介质等
  • 使用温度 -40～120℃
  • 传动方式 手动、电动、气动、液动
  • 检验标准 GB/T13927 API598
  • 表面处理工艺 酸洗、钝化、抛光（也可根据客户要求）
主要材质
零件名称 材质
阀体、阀盖 304、304L、316、316L
球体 1Cr18Ni9Ti
阀杆 304、304L
密封圈 四氢呋喃聚醚型弹性体或氟橡胶
应用领域

凭借耐腐蚀性、耐高温高压及适配大流量的特性，核心应用于石油化工与煤化工、能源电力、市政水务与环保、冶金与造纸、海洋工程与船舶、食品制药与洁净工业、新能源与新材料七大领域，不同场景需匹配特定阀门类型与不锈钢材质。

主要组成

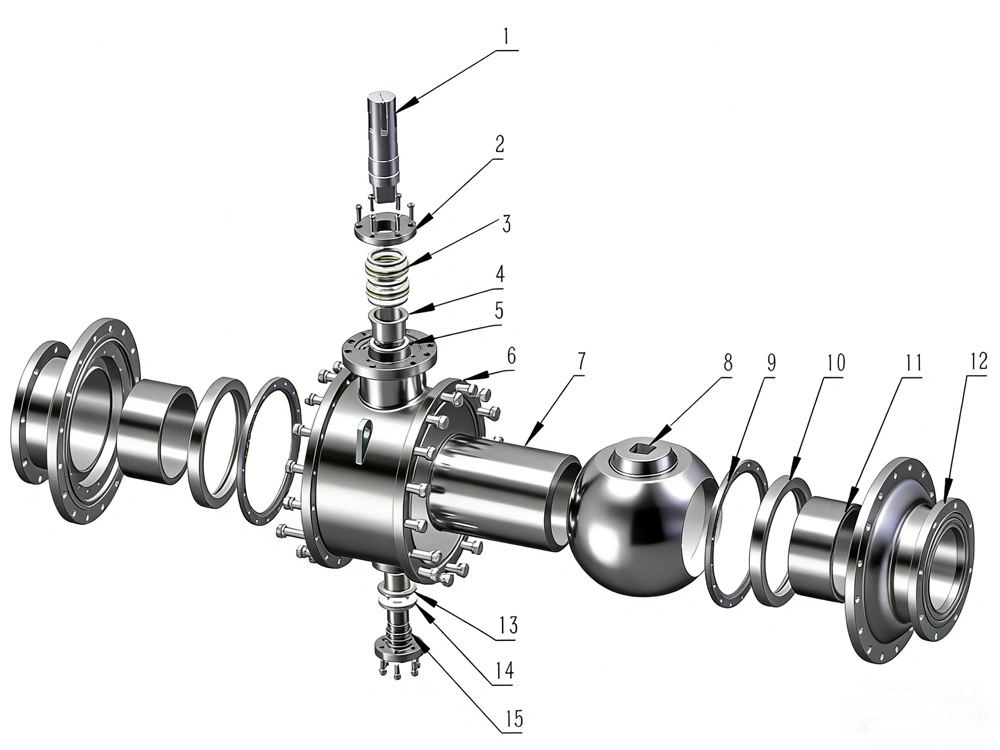

序号 名称 数量
1 上阀杆 1
2 阀杆密封圈压盖 1
3 阀杆密封圈 2
4 上阀杆衬套 1
5 上调整垫 1
6 阀体 1
7 球体衬套 1
8 球体 1
9 挡圈 2
10 密封圈 2
11 阀盖衬套 2
12 阀盖 2
13 下阀杆衬套 1
14 下调整垫 1
15 下阀杆 1
外形及主要尺寸

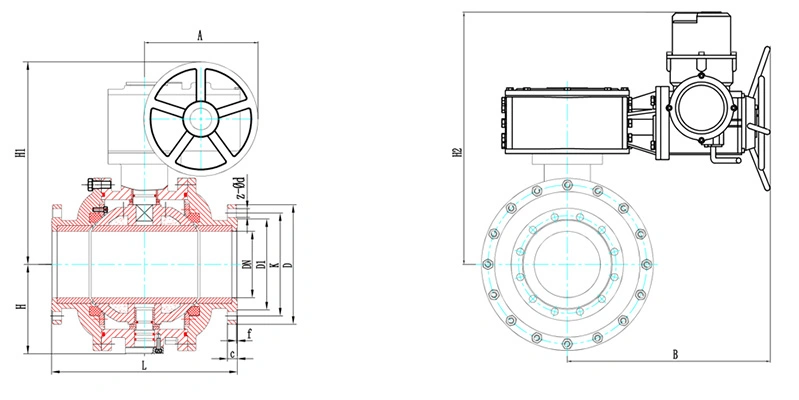

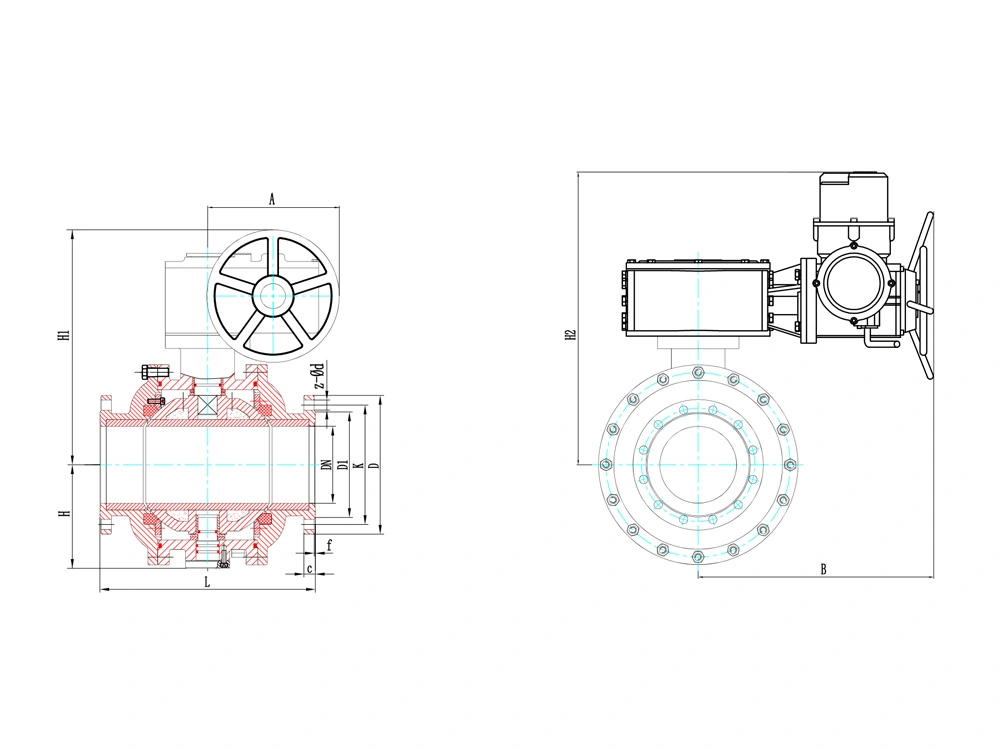

说明：电动球阀与手动球阀的主要尺寸除H1、H2、A、B不同外，其余尺寸相同。

PN1.0MPa
规格 尺寸 (mm)
DN INCH L H H1 H2 A B D K D1 c f Z-Фd
L S
100 4” 370 370 150 536 502 300 478 220 180 156 21 3 8-Ф18
125 5” 390 380 150 536 502 300 478 250 210 184 21 3 8-Ф18
150 6” 440 440 165 551 517 300 478 285 240 211 21 3 8-Ф22
175 7” 500 460 180 658 532 413 478 315 270 240 21 3 8-Ф22
200 8” 540 490 225 698 670 413 616 340 295 266 25 3 8-Ф22
225 9” 560 526 243 716 688 413 616 370 325 295 26 3 8-Ф22
250 10” 610 516 243 729 688 413 616 395 350 319 26 3 12-Ф22
300 12” 620 520 255 824 700 564 616 445 400 370 29 4 12-Ф22
350 14” 690 600 285 854 759 564 685 505 460 429 29 4 16-Ф22
400 16” 764 670 335 1009 811 698 685 565 515 480 32 4 16-Ф26
450 18” 818 740 375 1049 851 698 685 615 565 530 34 4 20-Ф26
500 20” 920 870 433 1176 964 853 855 670 620 582 34 4 20-Ф26
600 24” 950 950 480 1216 1004 853 855 780 725 682 37 5 20-Ф30
700 28” 1280 1280 628 1401 1712 1150 1625 895 840 794 40 5 24-Ф30
PN1.6MPa
规格 尺 寸 (mm)
DN INCH L H H1 H2 A B D K D1 c f Z-Фd
L S
100 4” 370 370 150 536 502 300 478 220 180 156 21 3 8-Ф18
125 5” 390 380 150 536 502 300 478 250 210 184 21 3 8-Ф18
150 6” 440 440 165 551 517 300 478 285 240 211 21 3 8-Ф22
175 7” 500 460 180 658 532 413 478 315 270 240 21 3 8-Ф22
200 8” 540 490 225 698 670 413 616 340 295 266 25 3 12-Ф22
225 9” 560 526 243 716 688 413 616 370 325 295 26 3 12-Ф22
250 10” 610 516 243 729 688 413 616 405 355 319 26 3 12-Ф26
300 12” 620 520 255 824 700 564 616 460 410 370 29 4 12-Ф26
350 14” 690 600 285 854 759 564 685 520 470 429 29 4 16-Ф26
400 16” 764 670 335 1009 811 698 685 580 525 480 32 4 16-Ф30
450 18” 818 740 375 1049 851 698 685 640 585 548 34 4 20-Ф30
500 20” 920 870 433 1176 964 853 855 715 650 609 34 4 20-Ф33
600 24” 950 950 480 1216 1004 853 855 840 770 720 47 5 20-Ф36
700 28” 1280 1280 628 1401 1712 1150 1625 910 840 794 50 5 24-Ф36
PN2.5MPa
规格 尺 寸 (mm)
DN INCH L H H1 H2 A B D K D1 c f Z-Фd
L S
100 4” 370 370 150 536 502 300 478 235 190 156 22 3 8-Ф22
125 5” 390 380 150 536 502 300 478 270 220 184 22 3 8-Ф26
150 6” 440 440 165 551 517 300 478 300 250 211 24 3 8-Ф26
175 7” 500 460 180 658 532 413 478 330 280 248 24 3 12-Ф26
200 8” 540 490 225 698 670 413 616 360 310 274 26 3 12-Ф26
225 9” 560 526 243 716 688 413 616 395 340 302 28 3 12-Ф30
250 10” 610 516 243 729 688 413 616 425 370 330 28 3 12-Ф30
300 12” 620 520 255 824 700 564 616 485 430 389 32 4 16-Ф30
350 14” 690 600 285 854 759 564 685 555 490 448 35 4 16-Ф33
400 16” 764 670 335 1009 811 698 685 620 550 503 38 4 16-Ф36
450 18” 818 740 375 1049 851 698 685 670 600 548 38 4 20-Ф36
500 20” 920 870 433 1176 964 853 855 730 660 609 42 4 20-Ф36
600 24” 950 950 480 1216 1004 853 855 845 770 720 52 5 20-Ф39
700 28” 1280 1280 628 1401 1712 1150 1625 960 875 820 60 5 24-Ф42
PN4.0MPa
规格 尺 寸(mm)
DN INCH L H H1 H2 A B D K D1 c f Z-Фd
L S
100 4” 386   150 536 502 300 478 235 190 156 24 3 8-Ф22
125 5” 390   150 536 502 300 478 270 220 184 26 3 8-Ф26
150 6” 470   165 551 517 300 478 300 250 211 28 3 8-Ф26
175 7” 500 470 180 658 532 413 478 350 295 258 28 3 12-Ф30
200 8” 540 520 225 698 670 413 616 375 320 284 33 3 12-Ф30
225 9” 560 542 243 716 688 413 616 420 355 315 33 3 12-Ф33
250 10” 610 546 243 729 688 413 616 450 385 345 33 3 12-Ф33
300 12” 620 586 255 824 700 564 685 515 450 409 39 4 16-Ф33
350 14” 690 650 285 854 759 564 685 580 510 465 39 4 16-Ф36
500 20” 764 710 335 1009 811 698 685 755 670 615 50 4 20-Ф42
600 24” 980   538 1302 1115 987 993 890 795 735 65 5 20-Ф48
PN6.3MPa
规格 尺 寸(mm)
Size L H H1 H2 A B D K D1 c f Z-Ød
L S
DN NPS mm mm mm mm mm mm mm mm mm mm mm mm mm
100 4" 386 386 150 536 502 300 478 250 200 168 28 3 8-Ø26
125 5" 390 390 150 536 502 300 478 295 240 202 28 3 8-Ø30
150 6" 470 470 165 551 517 300 478 345 280 240 30 3 8-Ø33
175 7" 500 470 180 658 532 413 478 375 310 270 30 3 12-Ø33
200 8" 540 520 225 698 670 413 616 415 345 300 35 3 12-Ø36
225 9" 560 542 243 716 688 413 616 440 370 325 35 3 12-Ø36
250 10" 610 546 243 729 688 413 616 470 400 352 38 3 12-Ø36
300 12" 620 586 255 824 700 564 685 530 460 412 42 4 16-Ø36
350 14" 690 650 285 854 759 564 685 600 525 475 46 4 16-Ø39
PN10.0MPa
规格 尺 寸(mm)
DN INCH L H H1 H2 A B D K D1 Z-Фd
100 4” 400 173 651 617 381 539 265 210 156 8-Ф30
125 5” 450 193 671 637 381 539 315 250 184 8-Ф33
150 6” 500 218 691 667 381 539 355 290 211 12-Ф33
200 8” 540 243 716 745 381 685 430 360 284 12-Ф36
250 10” 610 318 904 809 564 685 505 430 345 12-Ф39
300 12” 690 343 974 913 564 855 585 500 409 16-Ф42
350 14” 760 393 1034 933 644 855 655 560 465 16-Ф48

注：

  • 阀门尺寸图仅作为阀门的示意图形
  • 本样本数据有可能因产品的改进设计或更新发生变化，具体情况销售人员咨询确认
  • 可根据用户要求特殊定制
