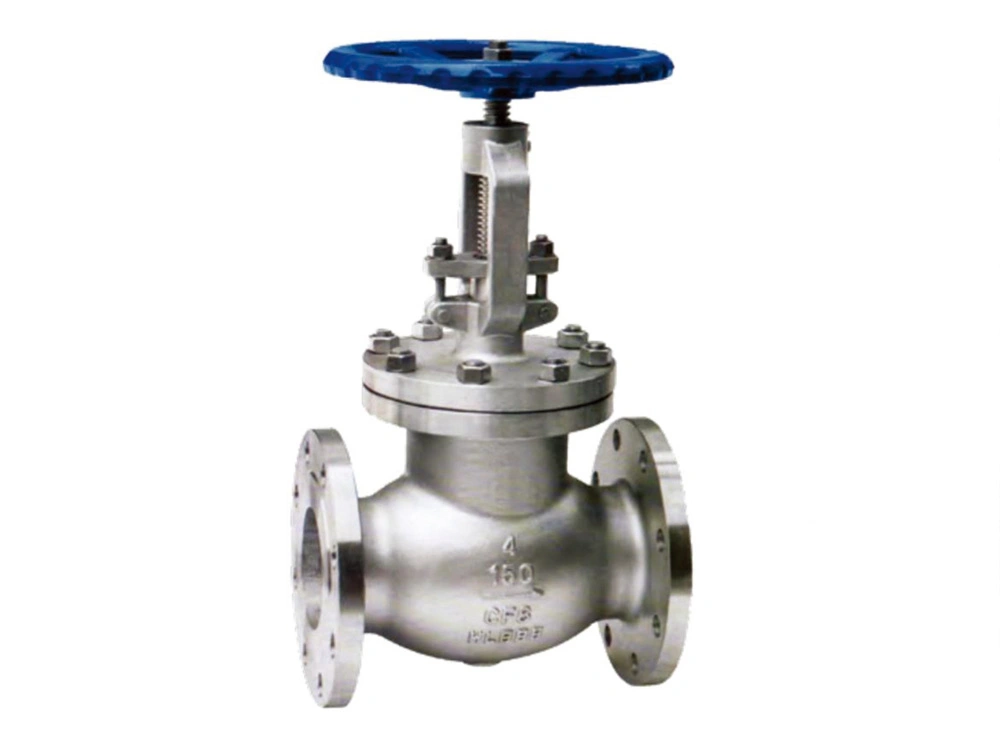

不锈钢美标截止阀
- 公称通径：1/2”-8”
- 主要材质：316 CF8M 1.4408 WCB 304 CF8等
- 压力：150Lb
- 检验标准：API598
- 表面处理工艺：酸洗、钝化、抛光（也可根据客户要求）
- 工作温度：≤120℃
- 流体介质：水、蒸气、油、气、酸碱等场合
应用领域
球阀被广泛的应用在石油炼制、化工、造纸、制药、食品、水力、电力、市政、钢铁等行业。
执行标准
| 设计与制造 | 结构长度 | 法兰尺寸 | 对焊连接尺寸 | 压力-温度 | 试验-检验 |
| ANSI B16.34,BS1873 | ANSI B16.10 | ANSI B16.5a | ANSI B16.25 | ANSI B16.34 | ANSI 598 |

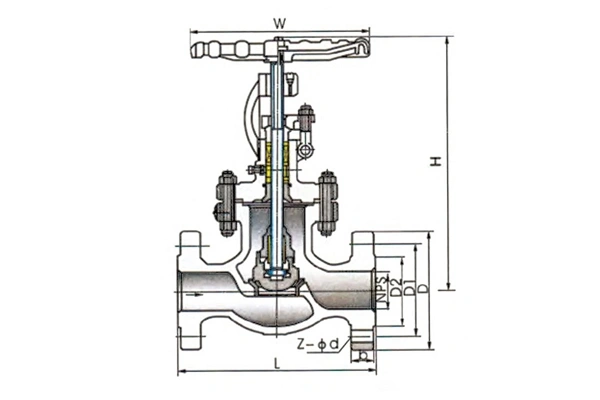

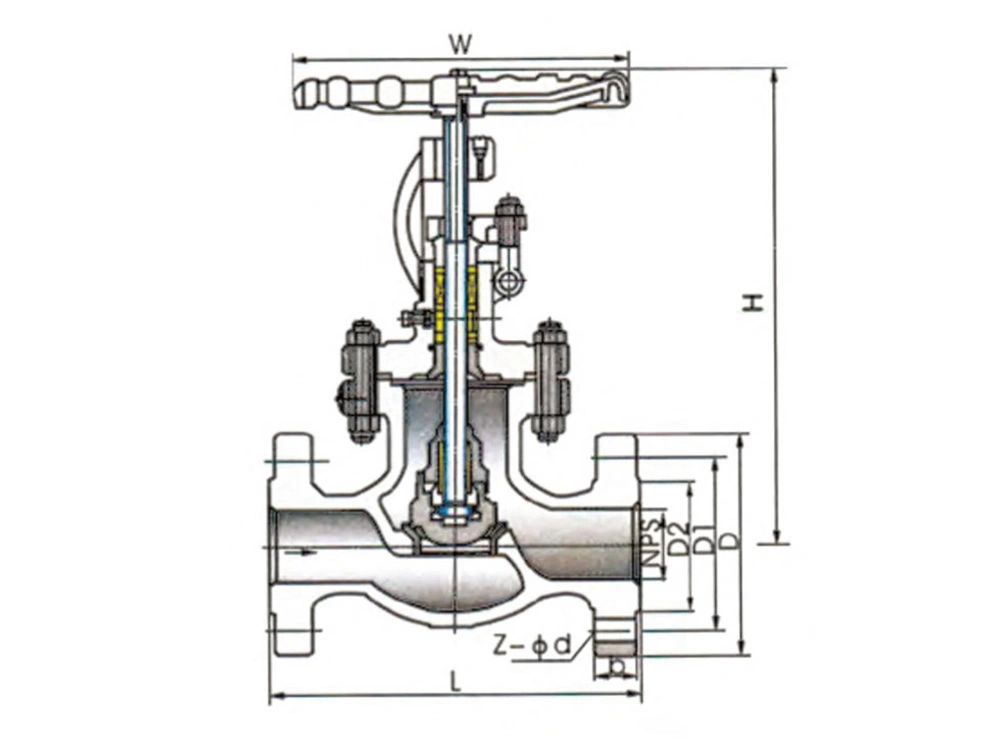

主要外形尺寸和连接尺寸(mm)
| 规格 | L | D | D1 | D2 | b | z-Ød | W | H | |
| 150LB | |||||||||
| 1/2" | 108 | 90 | 60.5 | 35 | 12 | 4-Ø15 | 125 | 169 | |
| 3/4" | 117 | 98 | 70 | 43 | 12 | 4-Ø15 | 125 | 180 | |
| 1" | 127 | 108 | 79.5 | 51 | 12 | 4-Ø15 | 125 | 190 | |
| 1 1/4" | 140 | 117 | 89 | 63 | 13 | 4-Ø15 | 160 | 240 | |
| 1 1/2" | 165 | 127 | 98.5 | 73 | 14.3 | 4-Ø16 | 180 | 347 | |
| 2" | 203 | 152 | 120.5 | 92 | 15.9 | 4-Ø19 | 180 | 356 | |
| 2 1/2" | 216 | 178 | 139.5 | 105 | 17.5 | 4-Ø19 | 240 | 381 | |
| 3" | 241 | 190 | 152.4 | 127 | 19.1 | 4-Ø19 | 280 | - | |
| 4" | 292 | 229 | 190.5 | 157 | 24 | 8-Ø19 | 280 | 500 | |
| 5" | 356 | 254 | 216 | 186 | 24 | 8-Ø22 | 355 | 550 | |
| 6" | 406 | 279 | 241.5 | 216 | 25.4 | 8-Ø22 | 360 | 656 | |
| 8" | 495 | 343 | 298.5 | 270 | 29 | 8-Ø22 | - | 660 | |
主要零部件材料
| 体、盖、瓣 | 阀杆 | 密封面 | 垫片(环) | 填料 | 工作温度(℃) | 适用介质 |
| WCB | 2Cr13 | 13Cr STL 本体材料 聚四氟乙烯 尼龙 | 增强柔性石墨 13Cr/柔性石墨 SFB-2 08软钢 F304 F316 F304L F316L | 柔性石墨 增强柔性石墨 SFB/260 SFP/260 PTFE | ≤425 | 水、蒸气、油品 |
| WC1 | ≤450 | |||||
| WC6 | 38CrMoAl | ≤540 | ||||
| WC9 | 25Cr2Mov | ≤570 | ||||
| C5C12 | ≤540 | |||||
| CF8 | F304 | ≤600 | 硝酸、醋酸、尿素 |
