精密铸造和工业阀门
型号： DZFP-F

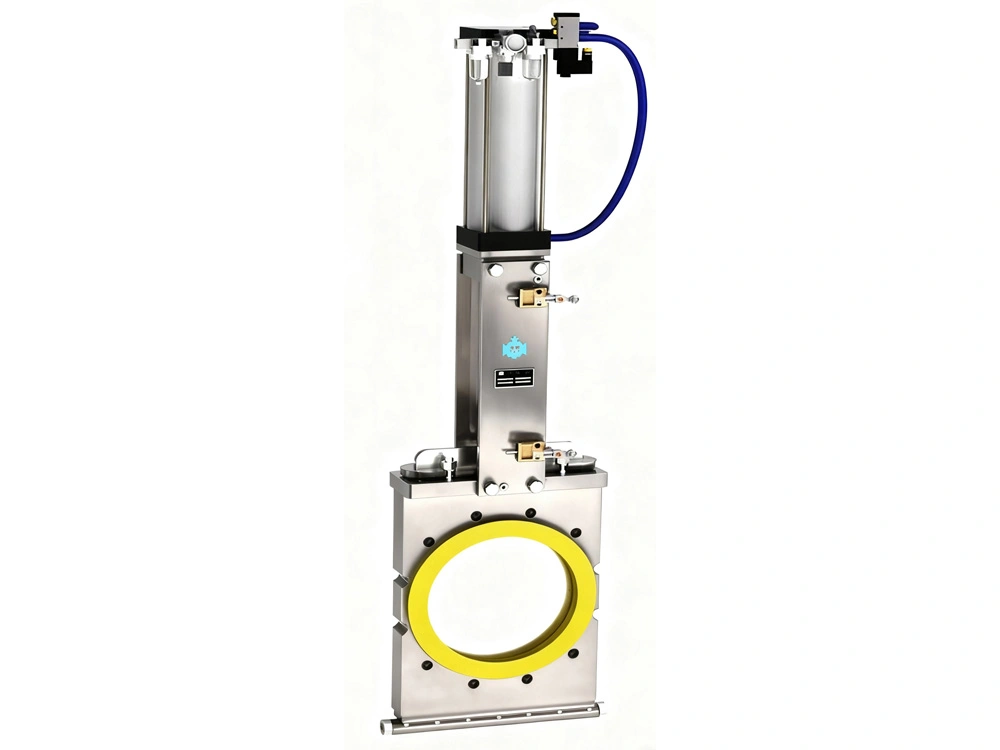

不锈钢大口径专用刀闸阀
- 公称通径 80～500 mm
- 公称压力 1.0～2.5 MPa
- 法兰连接标准 GB/T9124 ANSI B16.5
- 适用介质 水、蒸汽、油品、泥浆、腐蚀性和食品级介质等
- 使用温度 -40～120℃
- 传动方式 手动、电动、气动、液动
- 检验标准 GB/T13927 API598
- 表面处理工艺 酸洗、钝化、抛光（也可根据客户要求）
主要材质
| 零件名称 | 材质 |
| 阀体 | 304、304L、316、316L |
| 闸板 | 304、304L、316、316L |
| 密封阀座 | PU/NBR |
| 阀杆螺母 | H62 |
| 阀杆 | 304、304L |
| 填料 | NBR/EPDM |
应用领域
凭借耐腐蚀性、耐高温高压及适配大流量的特性，核心应用于石油化工与煤化工、能源电力、市政水务与环保、冶金与造纸、海洋工程与船舶、食品制药与洁净工业、新能源与新材料七大领域，不同场景需匹配特定阀门类型

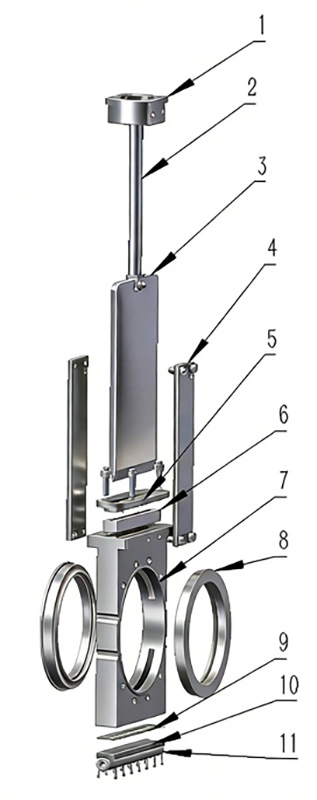

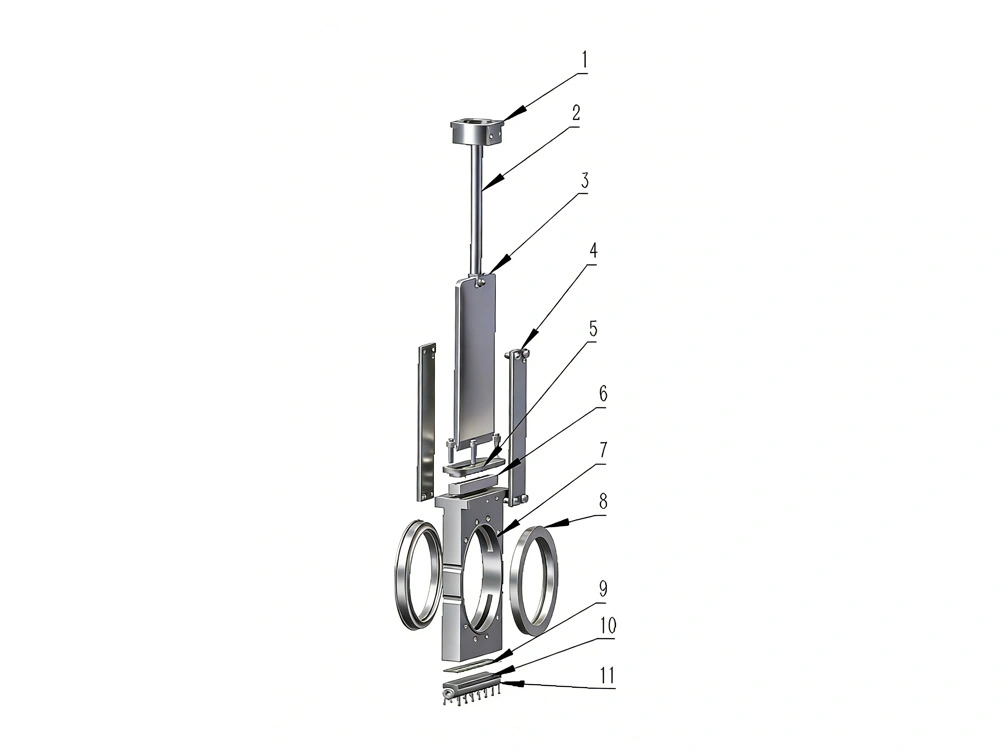

主要组成
| 序号 | 名称 | 数量 |
| 1 | 轴承座 | 1 |
| 2 | 阀杆 | 1 |
| 3 | 闸板 | 1 |
| 4 | 支撑板 | 2 |
| 5 | 压盖 | 1 |
| 6 | 闸板密封块 | 1 |
| 7 | 阀体 | 1 |
| 8 | 衬套 | 2 |
| 9 | 密封垫片 | 1 |
| 10 | 底板 | 1 |
| 11 | 排污管 | 1 |

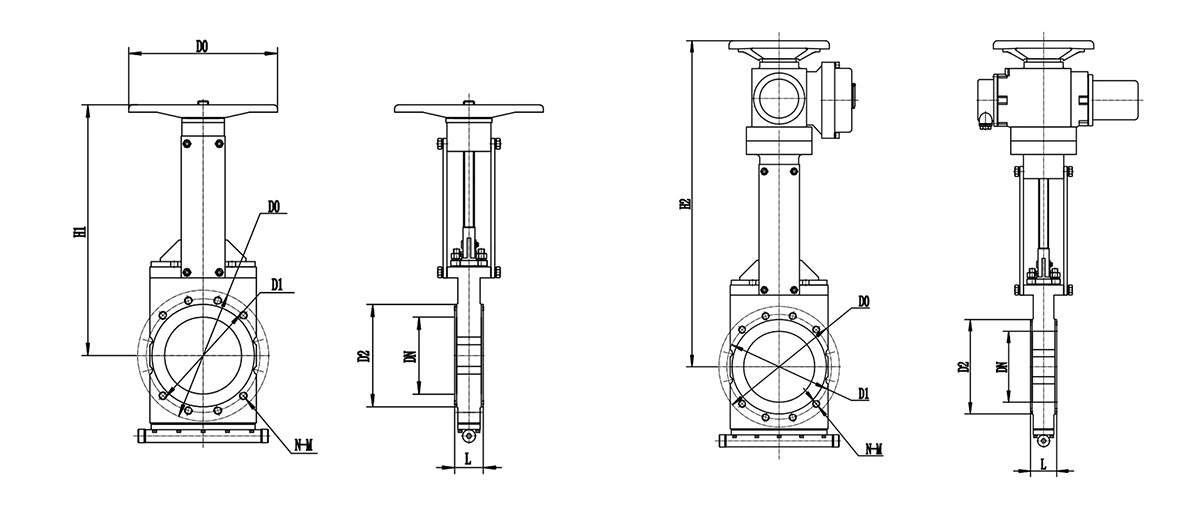

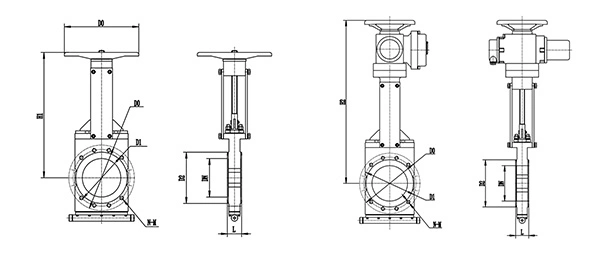

外形及主要尺寸
PN1.6MPa
| 规格 | L | D | D1 | D2 | D0 | N-M | H1（手动M） | H2（电动E） | |
| DN | inch | mm | mm | mm | mm | mm | mm | mm | mm |
| 80 | 3” | 55 | 200 | 160 | 132 | 240 | 8-M16 | 380 | 660 |
| 100 | 4” | 55 | 220 | 180 | 156 | 240 | 8-M16 | 460 | 740 |
| 150 | 6” | 60 | 285 | 240 | 211 | 300 | 8-M20 | 550 | 830 |
| 200 | 8” | 70 | 340 | 295 | 266 | 300 | 12-M20 | 650 | 920 |
| 250 | 10” | 70 | 405 | 355 | 319 | 400 | 12-M24 | 730 | 1010 |
| 300 | 12” | 76 | 460 | 410 | 370 | 400 | 12-M24 | 830 | 1158 |
| 350 | 14” | 76 | 520 | 470 | 429 | 550 | 16-M24 | 910 | 1238 |
| 400 | 16” | 82 | 580 | 525 | 480 | 550 | 16-M27 | 1020 | 1348 |
注：
- 阀门尺寸图仅作为阀门的示意图形
- 本样本数据有可能因产品的改进设计或更新发生变化，具体情况销售人员咨询确认
- 可根据用户要求特殊定制
精密铸造 & 阀门生产始于 1987
在SDPLDL（山东蓬莱电力）, 我们是一家值得信赖的制造商，专注于为全球市场提供精密铸造和工业阀门。 我们拥有自己的制造工厂，配备超过200套先进的生产设备和一个配备16吨动态平衡机的内控测试中心。 我们具备一体化生产能力，能够严格按照ISO 9001标准，无缝生产精密铸造阀门、定制不锈钢大口径阀门以及浆料阀。
