一、概述
NH系列耐磨止回阀，主要是针对火力发电厂灰渣排放系统而设计的，该止回阀非常适应在软浆体和硬浆体介质中使用，也可在水、油、汽等介质单向流动的管线中使用。启闭方式分自动和气动两种，气动装置选用中日合资阿尔法麦克斯公司的产品。密封形式采用软密封和硬密封两种供用户可根据工程需要任意选用，密封技术均采用本公司的技术，通道两端为法兰连接或焊接。该阀门在管线中安装时不要使阀门承受较重的力，大通径的止回阀应独立给以支撑，使之不受管系中压力的影响，以免发生事故。
1、工作条件： 环境温度：-40℃~60℃； 系统工作温度：≤400℃； 系统工作压力：1.0MPa~10.0MPa； 配用气源（气动）：0.3~0.7MPa； 输送介质：泥浆、灰渣浆、水、油、汽和腐蚀性介质 联接方式：两端法兰连接、焊接； 密封形式：软密封、硬密封。
2、主要技术参数： 公称通径：DN80~500mm； 公称压力：1.0MPa~10.0MPa；
三、阀门结构特点：
1、自动启闭
阀瓣在阀体内腔处于自然下垂状态，当开泵正常运行时，管路内的压力将阀瓣推动沿阀杆轴线转动而开启，介质通过；停泵时，阀瓣以自身重力和介质回流的压力而自动关闭实现止回。
2、气动启闭机构 请参阅α-Max阀门驱动装置使用说明书。
●阀门主要件材质
| 零 件 名 称 |
材 质 |
标 准 |
|
阀 体 |
碳钢（WCB） |
GB12229 |
|
阀 瓣 |
防水解高耐磨合金铸钢 |
山工大 |
|
阀 杆 |
40Cr |
GB3077-88 |
|
密封形式 |
软密封、硬密封 |
-
产品、结构及安装尺寸
#FormatImgID_0#
NH系列1.0MPa安装尺寸： 附表（一）
| 规格型号 |
公称通径 |
L |
D |
D1 |
D2 |
n-Ф |
H |
|
NH80-1.0 |
DN80 |
|
|
|
|
|
|
|
NH100-1.0 |
DN100 |
|
|
|
|
|
|
|
NH125-1.0 |
DN125 |
|
|
|
|
|
|
|
NH150-1.0 |
DN150 |
|
|
|
|
|
|
|
NH175-1.0 |
DN175 |
|
|
|
|
|
|
|
NH200-1.0 |
DN200 |
|
|
|
|
|
|
|
NH225-1.0 |
DN225 |
|
|
|
|
|
|
|
NH250-1.0 |
DN250 |
|
|
|
|
|
|
|
NH300-1.0 |
DN300 |
|
|
|
|
|
|
|
NH350-1.0 |
DN350 |
|
|
|
|
|
|
|
NH400-1.0 |
DN400 |
|
|
|
|
|
|
|
NH450-1.0 |
DN450 |
|
|
|
|
|
|
|
NH500-1.0 |
DN500 |
|
|
|
|
|
|
-
NH系列1.6MPa安装尺寸：
附表（二）
|
规格型号 |
公称通径 |
L |
D |
D1 |
D2 |
n-Ф |
H |
|
NH80-1.6 |
DN80 |
|
|
|
|
|
|
|
NH100-1.6 |
DN100 |
|
|
|
|
|
|
|
NH125-1.6 |
DN125 |
|
|
|
|
|
|
|
NH150-1.6 |
DN150 |
|
|
|
|
|
|
|
NH175-1.6 |
DN175 |
|
|
|
|
|
|
|
NH200-1.6 |
DN200 |
|
|
|
|
|
|
|
NH225-1.6 |
DN225 |
|
|
|
|
|
|
|
NH250-1.6 |
DN250 |
|
|
|
|
|
|
|
NH300-1.6 |
DN300 |
|
|
|
|
|
|
|
NH350-1.6 |
DN350 |
|
|
|
|
|
|
|
NH400-1.6 |
DN400 |
|
|
|
|
|
|
|
NH450-1.6 |
DN450 |
|
|
|
|
|
|
|
NH500-1.6 |

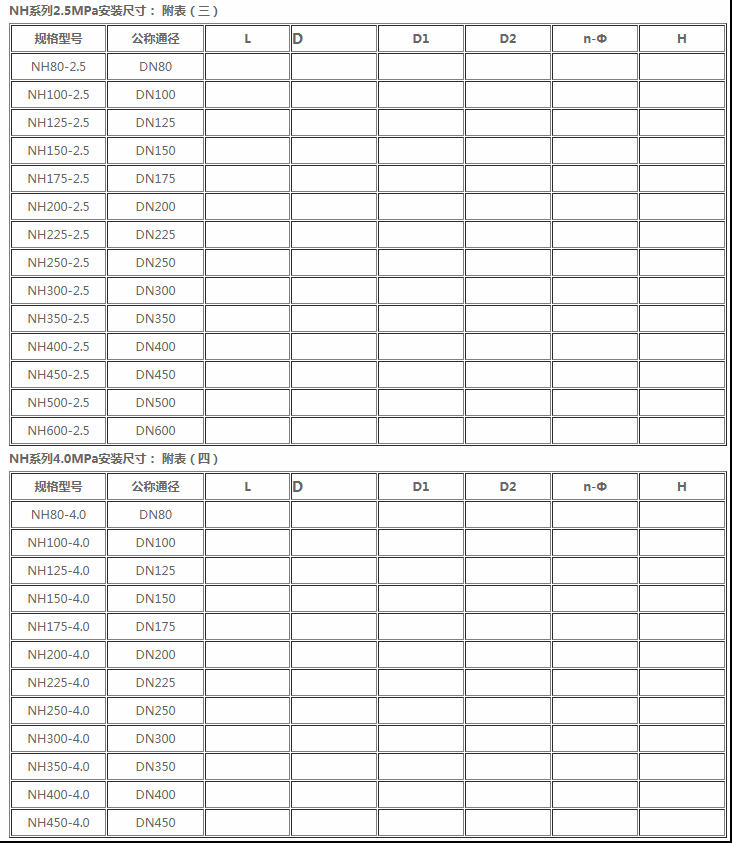

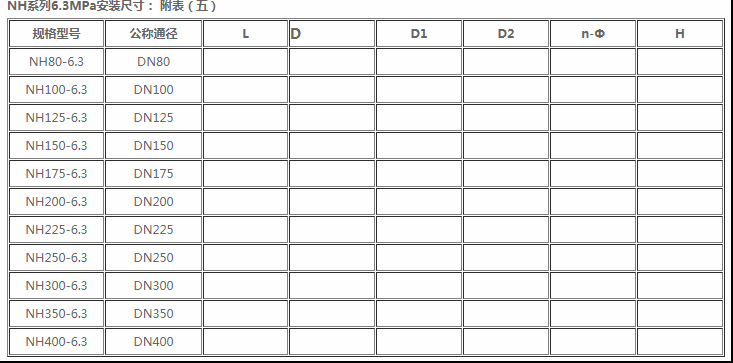

DN500 |
|
|
|
|
|
|
